SECTION 2 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
3/16 in/po (≈5 mm)
(2)
2.7

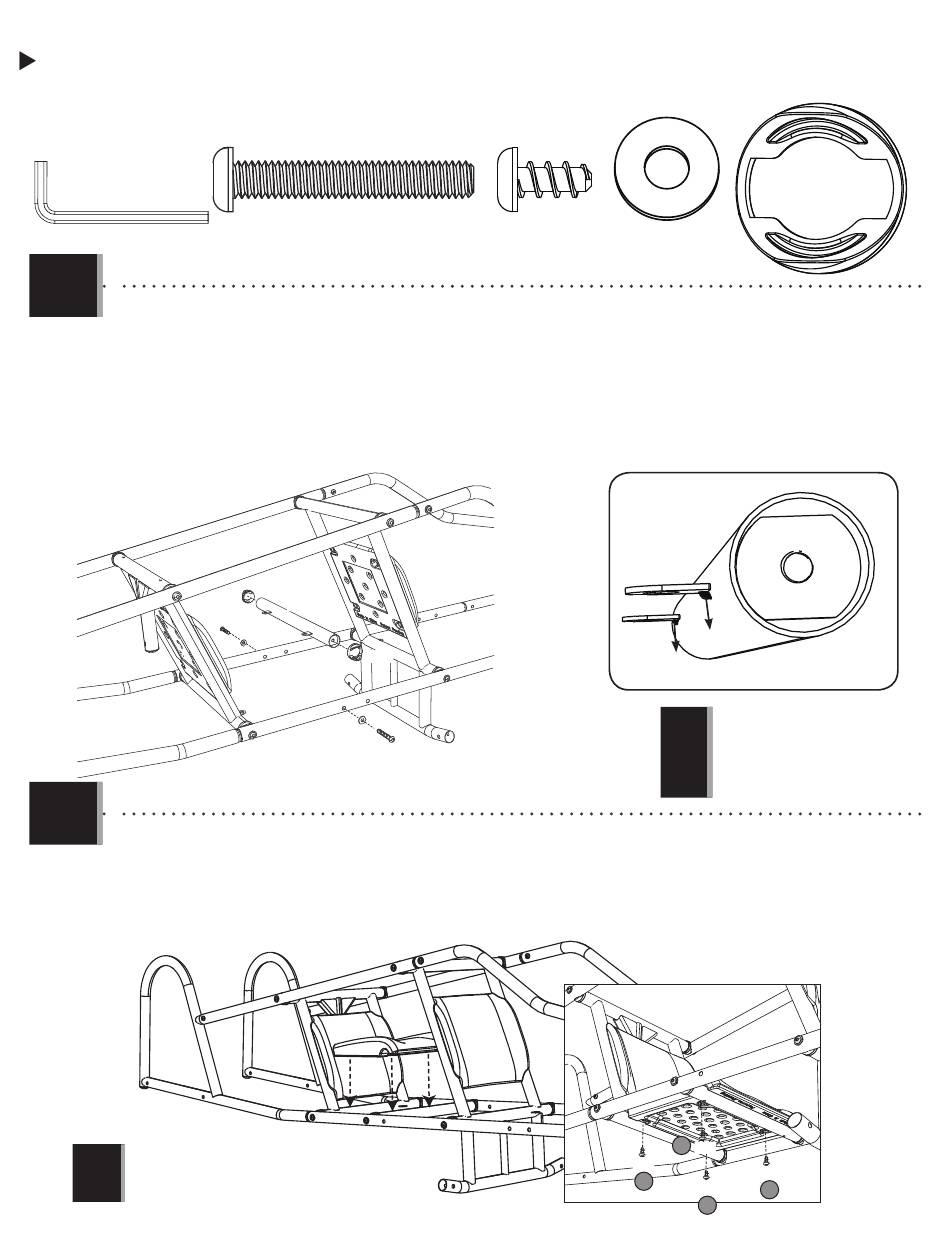

• Position the cockpit seat support (CQA) in the location shown, with a coped cap (AWS) on each end. Place the
hardware through the fuselage frames and into the seat support and fi nger tighten. This hardware will be removed
and reused later in the assembly.
• Mettez le support du cockpit (CQA) dans l'emplacement illustré, avec un capuchon à contre-profi l (AWS) à chaque
extrémité. Insérez les accessoires à travers les deux moitiés du fuselage et dedans le support du cockpit.
Serrez-les à main seulement. Les quincailleries sont temporaires; vous les retirez plus tard.
• Coloque el soporte para el asiento para la cabina de mando (CQA) en la ubicación ilustrada, con un tapón de contra-perfi l
(AWS) en cada extremo. Introduzca los herrajes a través de los armazones del fuselaje y dentro del soporte, y
apriételos a mano. Estos herrajes son temporarios y se removerán más tarde.
2.8
• Place the cockpit seat (CPZ) in the position shown. Tip the fuselage on its side to secure the cockpit seat with the
hardware depicted in the order shown.
• Orientez le siège du cockpit (CPZ) comme illustré. Inclinez le fuselage sur son côté pour faciliter l'assemblage du
Siège à l'aide des quincailleries illustrés et dans l'ordre indiqué.
• Coloque el asiento para la cabina de mando (CPZ) en la ubicación indicada. Incline el fuselaje sobre su costado para
sujetar el asiento usando los herrajes indicados en el orden ilustrado.
!
• Place the hardware in the order shown.
• Insérez les quincailleries dans l'ordre illustré.
• Introduzca los herajes en el orden ilustrado.
SECTION 2 (SUITE)
OUTILS ET QUINCAILLERIE REQUIS
ASB (x2)
AWS
CQA
ASB
CVZ
AWS
CVZ
/
SECCIÓN 2 (CONTINUACIÓN)
/
INSTRUMENTAL Y HERRAJE REQUERIDOS
ATG (x4)
ASB
22
AWS (x2)
CVZ (x2)
CQA
!
• Only fi nger-tighten this hardware.
• Ne serrez les quincailleries que
pour la main.
• Apriete los herrajes sólo a mano.
1
ATG
ATG
ATG
3
ATG
4
2
