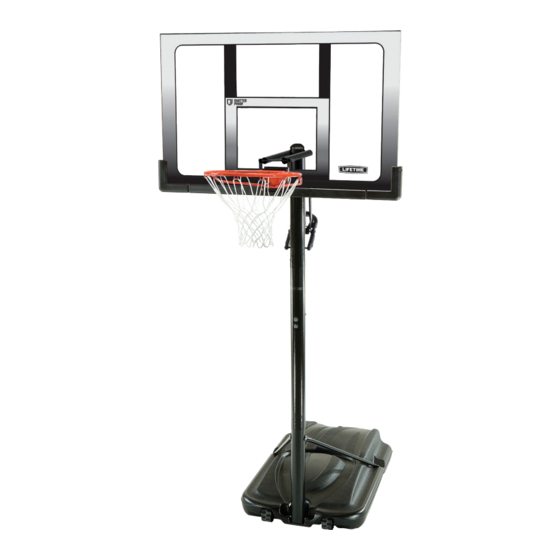

POWER LIFT
BASKETBALL SYSTEM
MODEL 90228
BEFORE ASSEMBLY:
• Decide how you would like to fi ll your base
(sand is recommended).
• 2+ people recommended for setup.
ADDITIONAL ASSEMBLY HELP
ASSEMBLE IT WITH THE FREE BILT INTELLIGENT
INSTRUCTIONS APP
IN THE APP, SCAN OR SEARCH #1197965
Save this instruction in the event that the manufacturer has to be contacted for replacement parts.
TOOLS REQUIRED
1/2"
7/16"
(≈13 mm),
(≈11 mm),
9/16"
3/4"
(≈14 mm),
(≈19 mm)
(x2)
(x1)
(x1)
QUESTIONS?
CONTACT LIFETIME
Call: 1-800-225-3865
7:00 am–5:00 pm (Monday–Friday) MST
and 9:00 am–1:00 pm Saturday MST
®
3/16"
(≈5 mm)
(included)
(x2)
(x1)
(x1)
(x1)
®
CUSTOMER SERVICE:
Live Chat:
www.lifetime.com/customerservice
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
(x1)
(x1)
375 lb (170kg)
(x1)
(x1)
For Customer Service in Mainland
Europe and the United Kingdom,
E-mail: cs@lifetimeproducts.eu
TABLE OF CONTENTS
Icon Legend................................4
Notices....................................5
Pole Assembly............................6
Pole to Base Assembly...............11
Backboard to Rim Assembly.......15
Backboard to Pole Assembly.......19
Parts Identifi er..........................i-iv
Handle Assembly.......................24
Final Assembly..........................30
Maintenance Instructions..........35
Moving the System..................36
Warning Sticker........................37
Registration........................38
Warranty................................41
Model Number: 90228
Product ID:
