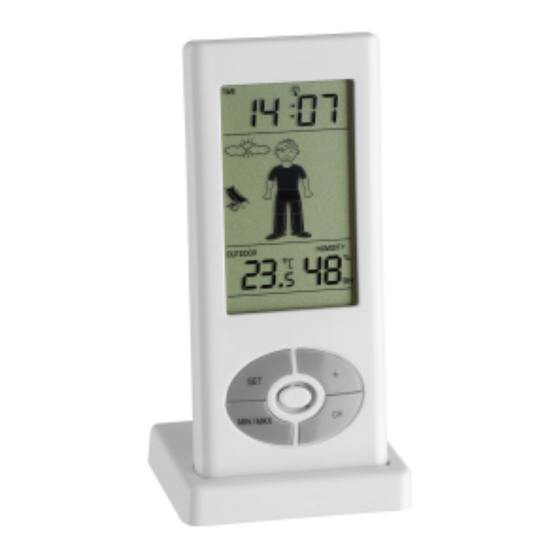

STATION METEO 868 MHz
Manuel d'Utilisation
INTRODUCTION :
Nous vous félicitons d'avoir fait l'acquisition de cette Station Météo avec transmission par ondes
868MHz de la température et de l'humidité intérieures et extérieures. Grâce à la réception du
signal horaire DCF-77, l'heure s'affichera automatiquement. Avec 15 icônes de prévisions
météo différentes représentées par « Monsieur Météo », il est facile de prévoir les conditions
météo et de ne plus s'inquiéter des changements de temps. Ce produit innovateur est idéal
pour la maison ou le bureau.
142

Publicité

Table des Matières
loading

Manuels Connexes pour TFA 35.1069

Sommaire des Matières pour TFA 35.1069

  • Page 1 STATION METEO 868 MHz Manuel d’Utilisation INTRODUCTION : Nous vous félicitons d’avoir fait l’acquisition de cette Station Météo avec transmission par ondes 868MHz de la température et de l’humidité intérieures et extérieures. Grâce à la réception du signal horaire DCF-77, l’heure s’affichera automatiquement. Avec 15 icônes de prévisions météo différentes représentées par «...

  • Page 3: Caracteristiques

    CARACTERISTIQUES: Station Météo Couvercle des piles Affichage LCD Touches de fonction Pied amovible...
  • Page 4 • Heure radio pilotée DCF-77 avec option de réglage manuel Activation/désactivation de la réception du signal DCF-77 • Affichage de l’heure au format 12/24 heures • • Affichage des heures et minutes Réglage du fuseau horaire ±12 heures • • Transmission sans fil par ondes 868 MHz Transmission des données toutes les 16 secondes •...
  • Page 5 • Toutes les données extérieures MIN/MAX enregistrées affichent l’heure et la date de réception • Toutes les données MIN/MAX enregistrées peuvent être réinitialisées Peut gérer jusqu’à trois émetteurs extérieurs • • Contraste du LCD réglable • Indicateur de piles faibles S’accroche au mur ou se pose sur une table.
  • Page 6 Dans les 30 secondes qui suivent la mise sous tension de l’émetteur, installer les piles dans la Station Météo (voir “Installation et remplacement des piles dans la Station Météo”). Une fois que les piles sont en place, tous les segments du LCD s’allument brièvement, à...
  • Page 7 Pour assurer la bonne transmission par ondes 868 MHz, la distance entre la Station Météo et l’émetteur ne doit pas excéder 100m (voir les paragraphes “Installation” et “ Réception 868 MHz ”). Une fois que les données extérieures sont captées et affichées sur la Station Météo, la réception du code horaire DCF-77 est automatiquement lancée.
  • Page 8 LCD s’allument brièvement, à la suite de quoi l’heure (sous la forme 00:00) et l’icône « Monsieur Météo » s’affichent. Si ces informations ne s’affichent pas sur le LCD dans les 60 secondes qui suivent la mise en oeuvre, retirer les piles et attendre au moins 10 secondes avant de les ré...
  • Page 9 de l’étape 1. Installer ensuite les piles dans le troisième émetteur, et ce dans les 10 secondes après avoir installé les piles dans le deuxième émetteur. Dans les 2 minutes qui suivent, les données extérieures du troisième émetteur (Canal 3) s’afficheront et l’identification du canal retournera à...

  • Page 10: Important

    IMPORTANT : Des problèmes de transmission peuvent apparaître si les capteurs supplémentaires ne sont pas mis en oeuvre conformément aux indications ci-dessus. En cas de problèmes de transmission, retirer les piles de tous les appareils et recommencer l’installation à partir de l’étape 1. Une fois que les données extérieures sont captées et affichées sur la Station Météo, la réception du code horaire DCF-77 est automatiquement lancée.
  • Page 11 • • • • Une réception DCF est effectuée quotidiennement à 2h et 3h. En cas de non réception du signal DCF à 3h, la Station Météo fait un nouvel essai à 4h, puis à 5h et 6h. En cas d’échec à...
  • Page 12 Emetteur extérieur thermo-hygro Transmission à distance de la température et de l’humidité • extérieures vers la Station Météo par ondes 868 MHz Affiche alternativement les relevés de température et • d’humidité sur le LCD • Boîtier résistant à l’eau...

  • Page 13: Installer Et Remplacer Les Piles Dans La Station Meteo

    INSTALLER ET REMPLACER LES PILES DANS LA STATION METEO La Station Météo fonctionne avec 2 piles AAA, IEC LR3, 1.5V. Pour les installer ou les remplacer, suivre les étapes ci-dessous: Retirer le couvercle situé au dos de la Station Météo. Installer les piles en respectant les polarités (voir le marquage).

  • Page 14: Installer Et Remplacer Les Piles Dans L'emetteur Thermo-Hygro

    INSTALLER ET REMPLACER LES PILES DANS L’EMETTEUR THERMO-HYGRO L’émetteur thermo-hygro fonctionne avec 1 pile au lithium 3.0V CR2032. Pour l’installer ou la remplacer, suivre les étapes ci-dessous : Sortir le support de la pile situé dans le fond de l’émetteur. Installer la pile en respectant la polarité...

  • Page 15: Remplacement Des Piles

    Note : Lors du remplacement des piles dans l’un des appareils, il est nécessaire de réinitialiser tous les appareils conformément aux procédures d’installation (voir plus haut). En effet, un code de sécurité est attribué de façon aléatoire par l’émetteur au moment de sa mise en fonction, et ce code doit être reçu et stocké...

  • Page 16: Touches De Fonction

    TOUCHES DE FONCTION : Station Météo: La Station Météo est équipée de quatre touches faciles à utiliser. Touche de Touche + réglage Touche MIN Touche de sélection /MAX du canal...
  • Page 17 Touche SET (Réglage) : Permet le réglage des fonctions suivantes : contraste du LCD, fuseau horaire, réception • de l’heure activée/désactivée, affichage 12/24 heures, réglage manuel de l’heure, année, mois, date, °C/°F, et réglage de la sensibilité des prévisions météo. Permet de réinitialiser les données de température et d’humidité...
  • Page 18 Note : L’heure et la date affichées correspondent aux données MIN/MAX de température. Touche ‘+’ : • Permet d’alterner entre l’affichage de l’heure et des données de température et d’hygrométrie intérieure actuelles • Permet d’ajuster la valeur lors des différents réglages. Touche CH : •...

  • Page 19: Ecran Lcd Et Reglages

    ECRAN LCD ET REGLAGES : Icône DCF (pour réception de l’heure) Affiche ‘Heure’ ou ‘Temp. int. et Flèche de tendance météo humidité" Identification de Icône de l’émetteur (N° de Signal de prévision météo canal) réception des « Monsieur données Météo » extérieure* Température extérieure Humidité...
  • Page 20 *Lorsque la Station Météo capte le signal de l’émetteur, cette icône apparaît (en cas de non- réception du signal de l’émetteur, cette icône ne s’affiche pas sur le LCD de la Station Météo). Ceci permet à l’utilisateur de vérifier si la dernière réception est réussie (icône affichée) ou non (icône absente).
  • Page 21 effective, ou quand la fonction de réception de l’heure est désactivée. Lorsqu’on appuie sur la touche "‘+’", l’heure est remplacée par l’affichage des données • de température et d’hygrométrie intérieures Section 2 - PREVISION METEO (REPRESENTEE PAR « MONSIEUR METEO ») •...
  • Page 22 Section 3 - TEMPERATURE ET HUMIDITE EXTERIEURES Affichage de la température et de l’humidité extérieures relevées. • • Appuyer sur la touche MIN/ MAX pour afficher la température et l’humidité extérieures MIN/MAX en mémoire, avec affichage simultané de l’icône MIN/ MAX (en bas de l’écran).
  • Page 23 Physikalisch Technische Bundesanstalt Braunschweig qui a une déviation horaire inférieure à une seconde par million d’années. L’heure est codée et transmise depuis Mainflingen près de Francfort par un signal de fréquence DCF-77 (77.5 kHz) d’une portée d’environ 1.500km. La Station Météo reçoit ce signal et le convertit pour indiquer l’heure exacte en toutes saisons. La qualité...

  • Page 24: Reglages Manuels

    Si l’icône de la tour clignote, mais que l’heure juste ne s’affiche pas, ou que la tour DCF ne s’affiche pas du tout, noter les points suivants : Installer l’appareil à 1,5m-2m au moins de toute source d’interférence telle que moniteurs •...

  • Page 25: Reglage Du Contraste Du Lcd

    • Activation/désactivation de la réception de l’heure Réglage de l’heure au format 12 ou 24 heures • Réglage manuel de l’heure • • Réglage du calendrier Choix de l’unité de température en °F ou °C • • Réglage de la sensibilité de l’icône de prévision météo Appuyez et maintenez la pression sur la touche SET pour accéder aux différents réglages : REGLAGE DU CONTRASTE DU LCD clignotant...

  • Page 26: Reglage Du Fuseau Horaire

    Le contraste du LCD peut se régler sur 8 niveaux, au choix de l’utilisateur (le réglage par défaut est « LCD 4 »). Pour régler le niveau de contraste désiré : L’affichage ci-dessus apparaît. Appuyez sur la touche ‘+’ pour sélectionner le niveau de contraste désiré.
  • Page 27 clignotant Appuyez sur la touche SET après le réglage du contraste du LCD pour accéder au réglage du fuseau horaire (clignotant). Utilisez la touche ‘+’ pour régler le fuseau horaire (de 0 à ‘+’12 puis de -12 à 0 par tranches consécutives d’une heure).

  • Page 28: Activation / Desactivation De La Reception De L'heure

    ACTIVATION / DESACTIVATION DE LA RECEPTION DE L’HEURE Icône de réception de l’heure clignotant clignotant Il est possible de désactiver la réception du signal DCF-77 dans les cas où une réception de ce même signal n’est pas possible. La Station Météo fonctionnera alors comme une horloge à quartz normale (la fonctionne est activée par défaut).
  • Page 29 L’affichage “ON” et l’icône de réception de l’heure se mettent à clignoter sur le LCD. Utilisez la touche ‘+’ pour désactiver la fonction de réception du signal horaire. Confirmez ensuite le réglage à l’aide de la touche SET et passez au “Réglage de l’affichage de l’heure 12/24 H”.

  • Page 30: Reglage De L'affichage De L'heure 12/24 H

    REGLAGE DE L’AFFICHAGE DE L’HEURE 12/24 H clignotant Après avoir activé ou désactivé la réception du signal DCF-77, appuyez brièvement sur la touche SET. “12h” ou “24h” clignote sur le LCD. (réglage par défaut : 24 h) Appuyez ensuite sur la touche ‘+’ pour sélectionner le format d’affichage “12h” ou “24h”. Appuyer encore une fois sur la touche SET pour confirmer le réglage et passer au “Réglage manuel de l’heure”.

  • Page 31: Reglage Manuel De L'heure

    Note : Quand le format d’affichage 24h est sélectionné, le calendrier est affiché sous la forme date-mois. Si le format d’affichage 12h est choisi, le calendrier est affiché sous la forme mois-date. REGLAGE MANUEL DE L’HEURE Si la Station Météo ne réceptionne pas le signal DCF-77 (interférences, distance de transmission, etc), il est possible de régler l’heure manuellement.
  • Page 32 Pour règler l’heure : Les chiffres des heures se mettent à clignoter dans la section d’affichage de l’heure. Utilisez la touche ‘+’ pour régler les heures, puis appuyez brièvement sur la touche SET pour régler les minutes. Les minutes se mettront à clignoter. Appuyez sur la touche ‘+’ pour régler les minutes. Confirmez le réglage en appuyant sur la touche SET et passer au “Réglage du calendrier”.

  • Page 33: Reglage Du Calendrier

    REGLAGE DU CALENDRIER Année Format "Date-Mois" (si affichage 24h) Format "Mois-Date" (si affichage 12h)
  • Page 34 La date par défaut de la Station Météo est 1. 1. de l’année 2006. Lorsque la Station Météo reçoit le signal horaire, la date est actualisée automatiquement. Dans le cas où le signal horaire n’est pas réceptionné, il est possible de régler la date manuellement. Pour ce faire : L’année clignote.

  • Page 35: Reglage De L'unite De Temperature En °C Ou °F

    REGLAGE DE L’UNITE DE TEMPERATURE EN °C OU °F clignotant L’affichage des températures se fait par défaut en °C (degrés Celsius). Pour changer l’unité d’affichage en °F (degrés Fahrenheit), procédez comme suit : “°C“ / “°F” clignote. Utilisez la touche ‘+’ pour alterner entre “°C” et “°F”. Après avoir sélectionné...

  • Page 36: Reglage De La Sensibilite De L'icone De Prevision Meteo

    REGLAGE DE LA SENSIBILITE DE L’ICONE DE PREVISION METEO Dans les endroits soumis à des changements de temps brusques, il est possible de régler le niveau de sensibilité qui entraîne l’évolution de l’icône de prévision météo, pour un affichage plus rapide des changements du temps. Niveau de sensibilité...

  • Page 37: Previsions Et Tendances Meteo

    Utilisez la touche ‘+’ pour régler le niveau de la sensibilité météo. Il y a 3 niveaux ; le niveau 2 est le plus sensible et le niveau 4 le moins sensible (le réglage par défaut est «3»). Confirmez le réglage à l’aide de la touche SET. Les Réglages manuels sont terminés. PREVISIONS ET TENDANCES METEO Les icônes de prévision météo (M.
  • Page 38 à 66° ° ° ° F à 49.8° ° ° ° F < 32° ° ° ° F (0° ° ° ° C) ≥ ≥ ≥ ≥ 78.8° ° ° ° F 66.2 à 78.6° ° ° ° F (19 à 25.9° ° ° ° C) (26°...
  • Page 39 à 50 à 66° ° ° ° F 49.8° ° ° ° F < 32° ° ° ° F (0° ° ° ° C) ≥ ≥ ≥ ≥ 78.8° ° ° ° F 66.2 à 78.6° ° ° ° F (19 à...
  • Page 40 à à 66° ° ° ° F à 49.8° ° ° ° F < 32° ° ° ° F (0° ° ° ° C) ≥ ≥ ≥ ≥ 78.8° ° ° ° F 66.2 78.6° ° ° ° F (26° ° ° ° C) à...
  • Page 41 A chaque changement soudain ou significatif de la pression atmosphérique, les icônes météo s’actualisent afin de représenter ce changement. Si les icônes ne changent pas, ceci signifie que la pression atmosphérique n’a pas changé ou que le changement a été trop lent pour que la Station Météo à...
  • Page 42 Remarque : Les prévisions météo des 12 à 24 premières heures qui suivent la mise en oeuvre ne doivent pas être pris en compte. La Station Météo a besoin de collecter les données sur la pression atmosphérique à altitude constante afin de pouvoir produire des relevés précis. Comme pour toute prévision météo, l'exactitude absolue ne peut être garantie.

  • Page 43: Indicateur De Tendance Météo

    d'une maison), retirez-en les piles, puis réinsérez les après 30 secondes environ. Ceci évitera que la Station Météo ne prenne ce déplacement pour un changement de pression atmosphérique, celui-ci n’étant dû qu’au léger changement d'altitude. Une fois de plus, ne tenez pas compte des prévisions météo pour les 12 à...
  • Page 44 Ainsi, vous pouvez remarquer l'évolution passée du temps et la tendance à venir. Par exemple, si l'indicateur est tourné vers le bas et que les icônes nuageux sont affichées, le dernier changement important du temps s'est produit lorsqu'il faisait beau (icône beau temps uniquement).

  • Page 45: Affichage De La Temperature Et De L'humidite Interieures

    AFFICHAGE DE LA TEMPERATURE ET DE L’HUMIDITE INTERIEURES La température et l’humidité intérieures sont relevées et affichées dans la première section de l’écran (partie haute). L’affichage des données intérieures apparaît lorsqu’on appuie sur la touche +. Humidité relative Température intérieure en % intérieure en °C...

  • Page 46: Affichage De La Temperature Et De L'humidite Exterieures

    AFFICHAGE DE LA TEMPERATURE ET DE L’HUMIDITE EXTERIEURES N° d’identification de l’émetteur (lorsque plus d’un émetteur est utilisé) Humidité relative Température extérieure en % extérieure en °C...

  • Page 47: Affichage Des Donnes Interieures Maximum Et Minimum Enregistrees

    La dernière section du LCD (partie basse) affiche la température et l’humidité extérieures, accompagnées d’un numéro de canal si plus d’un émetteur est utilisé. AFFICHAGE DES DONNES INTERIEURES MAXIMUM ET MINIMUM ENREGISTREES : A partir de l’affichage principal, appuyez cinq fois sur la touche MIN/ MAX. La température et l’humidité...
  • Page 48 Heure d’enregistrement de la température maximum. Humidité max. température max. Icône maximum...

  • Page 49: Reinitialisation Des Donnes Interieures Maximum Et Minimum Enregistrees

    Appuyez encore une fois sur la touche MIN/MAX pour afficher la date d’enregistrement de ce relevé de température. Puis appuyez encore une fois sur la touche MIN/MAX, la température et l’humidité intérieures minimum s’afficheront dans la partie basse du LCD, accompagnées de l’heure d’enregistrement (pour la température).

  • Page 50: Affichage Des Donnes Exterieures Maximum Et Minimum Enregistrees

    Maintenez ensuite la pression sur la touche SET pour réinitialiser les données intérieures minimum et maximum affichées à l’heure, la date, la température et l’humidité actuelles. Note : Les données minimum et maximum doivent être réenclenchées séparément. AFFICHAGE DES DONNES EXTERIEURES MAXIMUM ET MINIMUM ENREGISTREES A partir de l’affichage principal, appuyez sur la touche CH pour sélectionner le canal (si plus d’un émetteur est en fonctionnement).
  • Page 51 Appuyez ensuite une fois sur la touche MIN/MAX. La température et l’humidité MAX du canal sélectionné s’afficheront, accompagnées de l’heure d’enregistrement (pour la température). Appuyez encore une fois sur la touche MIN/MAX. La date d’enregistrement de ce relevé s’affichera. Appuyez encore une fois sur la touche MIN/MAX, la température et l’humidité MIN du canal sélectionné...
  • Page 52 Heure d’enregistrement de la température MIN Humidité MIN Température Icône MIN...

  • Page 53: Reinitialisation Des Donnes Exterieures Maximum Et Minimum Enregistrees

    Appuyez encore une fois sur la touche MIN/MAX pour afficher la date d’enregistrement de cette température. Appuyez encore une fois sur la touche MIN/MAX pour passer à l’affichage des données intérieures MAX/MIN. REINITIALISATION DES DONNES EXTERIEURES MAXIMUM ET MINIMUM ENREGISTREES Note : •...
  • Page 54 A partir de l’affichage principal, appuyez sur la touche CH pour sélectionner le canal désiré. Le numéro d’identification du canal (N° canal) s’affichera au-dessus du relevé de température extérieure. Note : Le numéro de l’émetteur ne s’affiche que lorsque plus d’un émetteur est utilisé. Appuyez une fois sur la touche MIN/ MAX.

  • Page 55: Emetteur Thermo-Hygro

    Appuyez ensuite six fois sur la touche MIN/MAX pour retourner à l’affichage principal. EMETTEUR THERMO-HYGRO La portée de l’émetteur thermo-hygro peut être réduite par la température extérieure. En effet, par basse température, la distance de transmission peut diminuer. Nous vous invitons à en tenir compte lors de l’installation de l’émetteur.
  • Page 56 sources d’interférences telles que les moniteurs d’ordinateurs ou téléviseurs. Evitez de positionner l’émetteur sur ou à proximité immédiate de cadres de fenêtres métalliques. L’utilisation d’autres appareils électriques tels que des casques ou enceintes fonctionnant sur la même fréquence de signal (868MHz) peut empêcher une bonne transmission et réception du signal.
  • Page 57 conseillé de réinitialiser tous les appareils (voir le paragraphe « Installation » ci-dessus) pour éviter les problèmes de transmission. La distance de transmission maximale de l’émetteur vers la Station Météo est d’environ 100m, en espace dégagé. Cette distance dépend cependant de l’environnement et des niveaux d’interférence.

  • Page 58: Installation De La Station Meteo

    INSTALLATION DE LA STATION METEO : La Station Météo est conçue pour être accrochée à un mur ou posée sur une table. Fixation murale : Avant de fixer définitivement la Station Météo, assurez-vous que les données de température et d’humidité sont bien réceptionnées.
  • Page 59 Fixez une vis (non fournie) dans le mur désiré en laissant dépasser la tête d’environ 5mm. Retirez la Station Météo de son support et accrochez-la à la vis. Assurez-vous qu’elle est solidement fixée avant de la lâcher.
  • Page 60 Posée : Grâce à son support amovible, la Station Météo peut être posée sur n’importe quelle surface horizontale.

  • Page 61: Mise En Place De L'emetteur Thermo-Hygro

    MISE EN PLACE DE L’EMETTEUR THERMO-HYGRO: L’émetteur est livré avec un support qui peut être fixé au mur à l’aide des deux vis fournies. On peut aussi poser l’émetteur sur une surface horizontale et fixant le socle prévu à cet effet sur la base de l’émetteur.
  • Page 62 Fixation murale : Fixez le support au mur désiré à l’aide des vis et chevilles fournies. Enclenchez l’émetteur thermo/hygro dans le socle. Note : Avant de fixer l’émetteur au mur de façon définitive, il est conseillé de placer dans un premier temps la Station Météo et l’émetteur aux endroits d’installation souhaités, et de s’assurer de la bonne transmission des données extérieures.

  • Page 63: Entretien

    ENTRETIEN : Eviter les températures extrêmes, vibrations et chocs qui risquent d’endommager les • appareils et de générer des relevés inexacts. • Nettoyer l’affichage et les boîtiers avec un chiffon doux et humide uniquement. Ne pas utiliser de dissolvants ou de produits abrasifs qui risquent de rayer écrans LCD et boîtiers.
  • Page 64 • Ne pas tenter de réparer les appareils. Si nécessaire, retourner l’appareil au lieu d’achat pour le faire réparer par un technicien qualifié. Ouvrir et réparer soi-même l’appareil en annule la garantie. Ne pas soumettre les appareils à des changements de température soudains et •...
  • Page 65 Extérieure -39.9ºC à ‘+’59.9ºC (résolution de 0.1ºC) (-39.8°F à ‘+’139.8°F à 0.2°F près) (“OF.L” affiché en-dehors de ce rayon) Rayon de relevé de l’humidité relative: Intérieure :1% à 99% (résolution de 1%) (affiche “- -” au-dessous de 1 %; affiche "99" % au-dessus de 99 %) Extérieure :1% à...
  • Page 66 Réception des données extérieures toutes les 16 secondes Alimentation: Station Météo 2 x AAA, IEC, LR3, 1.5V Emetteur thermo-hygro 1 x CR2032, 3.0V Durée de vie des piles (piles alcalines recommandées) Station Météo Approximativement 24 mois Emetteur thermo-hygro Approximativement 12 mois Dimensions (L x h x H) Station Météo 58.2 x 17.6 x 131.9 mm...

  • Page 67: Information Du Consommateur

    INFORMATION DU CONSOMMATEUR : Les déchets électriques et électroniques contiennent des substances toxiques. • L’élimination de déchets électroniques dans la nature et/ou des décharges non autorisées nuit gravement à l’environnement. Les autorités locales et/ou régionales peuvent fournir l’adresse des décharges autorisées •...
  • Page 68 • Comme indiqué sur l’emballage et sur le produit, il est fortement recommandé de lire le „Manuel d’utilisation“ avant mise en fonctionnement. • Le fabricant et ses fournisseurs déclinent toute responsabilité pour tous relevés incorrects et toute conséquence résultant d’un relevé incorrect. •...
  • Page 69 Directive R&TTE 1999/5/EC Résumé de la Déclaration de conformité: Nous déclarons par les présents que ce dispositif de transmission sans fil est conforme aux conditions essentielles requises par la Directive R&TTE 1999/5/EC.
