4.3.2.7 Analyse de discordance pour une évaluation 1oo2

Fonctionnement de l'analyse de discordance

Lors du paramétrage d'une 1oo2 (1de2) evaluation , une analyse de discordance est
exécutée. L'analyse de discordance utilise des valeurs de process lissées.
La valeur de process correspondant à la valeur d'unité actuelle (valeur signalée à la CPU F)
est encadrée par une fenêtre de tolérance paramétrable.
La fenêtre de tolérance est déterminée de manière relative à la valeur de process, ainsi que
de manière absolue par rapport à la valeur finale de la plage de mesure.
Si la valeur de process ne correspondant pas à la valeur d'unité se trouve dans la fenêtre de
tolérance, il n'y a pas de discordance.

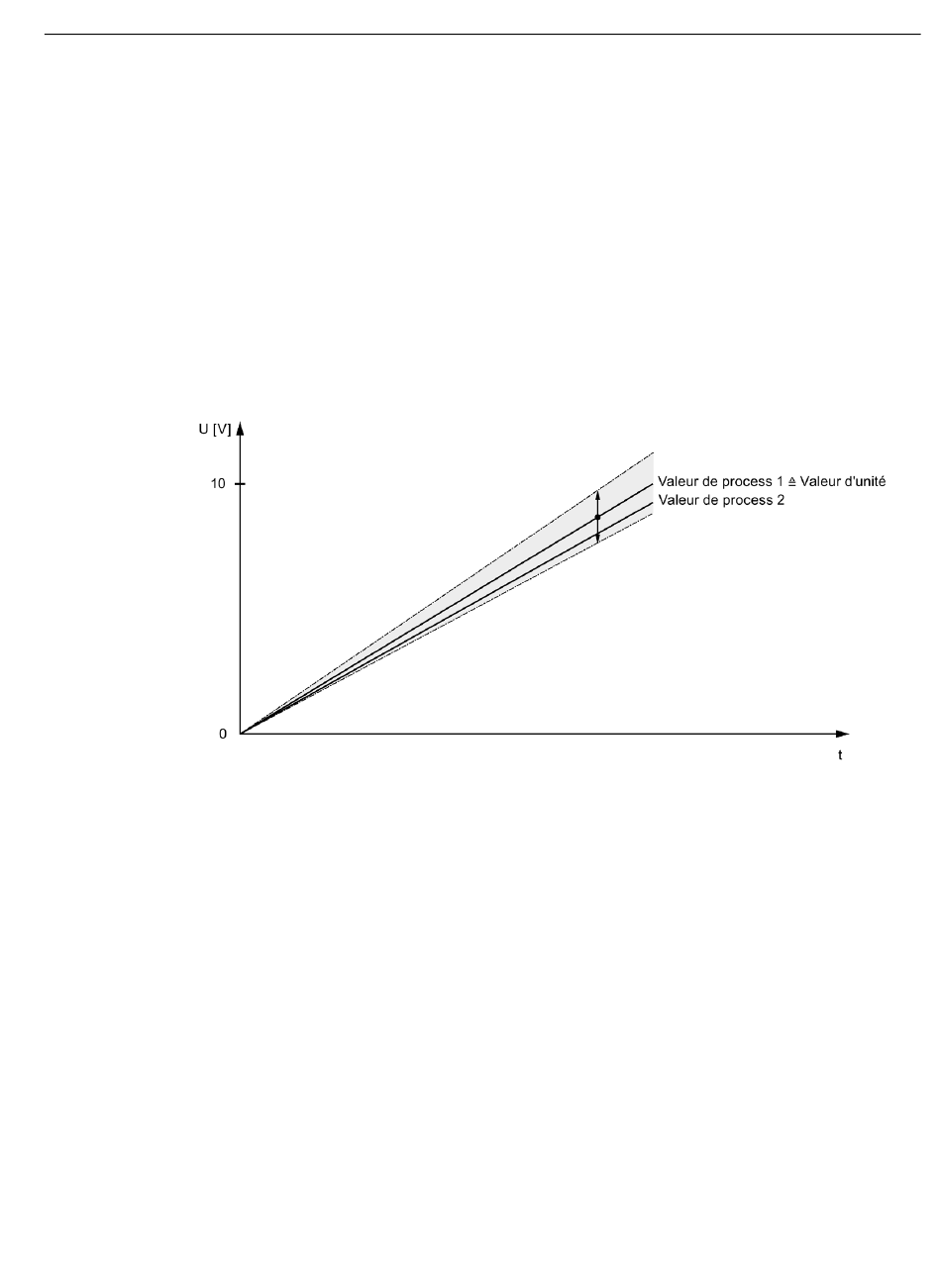

Figure 4-1
Module d'entrées analogiques F-AI 4xU 0..10V HF (6ES7136-6AB00-0CA1)
Manuel, 02/2020, A5E46839117-AA
Exemple d'une fenêtre de tolérance relative
d'unité = MAX)
Paramètres/plage d'adresses
4.3 Explication des paramètres
sans
discordance (paramétrage : valeur
