Électricité
Débrancher le courant électrique avant d'intervenir sur la pompe, le moteur, le manostat ou le câblage.
RÉGLAGES DE L'INTERRUPTEUR DU MOTEUR
REMARQUE : Les moteurs de 1/2 ch sont câblés pour fonctionner sur un courant de 115 volts seulement; il ne faut donc changer
aucun câble.
Les plaquettes de connexions des moteurs de 3/4 ch ou de 1 ch (situées sous le couvercle arrière du moteur) ressemblent à l'un des
types décrits ci-dessous. Si le moteur peut fonctionner sur courant de 115 ou de 230 volts, il est réglé en usine pour un courant de
230 volts. Ne pas modifier le câblage du moteur si le courant est de 230 volts ou s'il s'agit d'un moteur à une tension.
Ne jamais relier un moteur de 115 volts à une canalisation de 230 volts.
Sélecteur de tension à fiche
Fiche de sélection
de tension
Borne du fil de mise à la terre

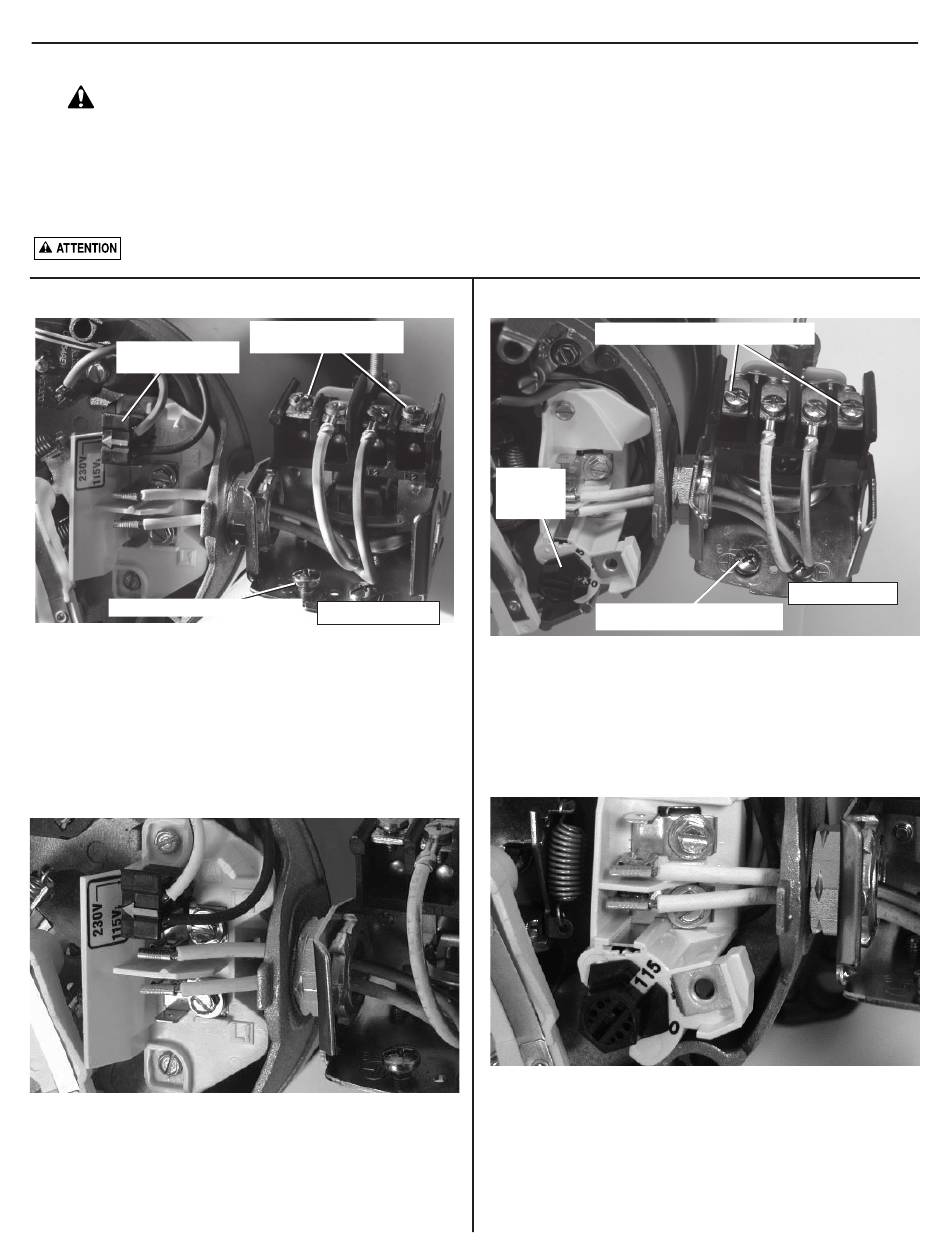

Figure 8 :Tension réglée à 230 volts sur sélecteur à fiche
La tension est réglée en usine à 230 volts. Pour passer au
courant de 115 volts :
1. S'assurer que le courant est coupé.
2. Décrocher la fiche de sélection de tension de ses pattes.
3. Déplacer la fiche sur le courant de 115 volts. Sur cette posi-
tion, la fiche couvre 2 pattes métalliques et la flèche sur la
prise est alignée sur la flèche 115V de l'étiquette (figure 9).
Figure 9 :Tension réglée à 115 volts sur sélecteur à fiche
4. Fixer les fils d'arrivée de courant aux deux vis extérieures
du manostat (figure 8).
5. Relier le fil de terre à l'une des bornes de mise à la terre
(figure 8).
6. S'il y a d'autres fils, leurs bouts doivent être isolés.
7. Reposer le couvercle d'extrémité du moteur.
Bornes de
branchement électrique
Manocontacteur
Sélecteur de tension à cadran
Bornes de branchement électrique
Cadran de
sélection
de tension
Borne du fil de mise à la terre
Figure 10 :Tension réglée à 230 volts sur sélecteur à cadran
La tension est réglée en usine à 230 volts. Pour passer au
courant de 115 volts :
1. S'assurer que le courant est coupé.
2. Tourner le cadran dans le sens des aiguilles d'une montre
jusqu'à ce que le nombre 115 soit visible dans la fente du
cadran (figure 11).
Figure 11 :Tension réglée à 115 volts sur sélecteur à cadran
3. Fixer les fils d'arrivée de courant aux deux vis extérieures
du manostat (figure 10).
4. Relier le fil de terre aux bornes de raccord de mise à la terre
(figure 10).
5. S'il y a d'autres fils, leurs bouts doivent être isolés.
6. Reposer le couvercle d'extrémité du moteur.
17
Manocontacteur
