CAPITAL SPORTS Helix Star MR Mode D'emploi page 122

ES
•
•
•
122
#8 M8*20 6PCS
26
29
58
8
60
58
56
9
9
56
8
61

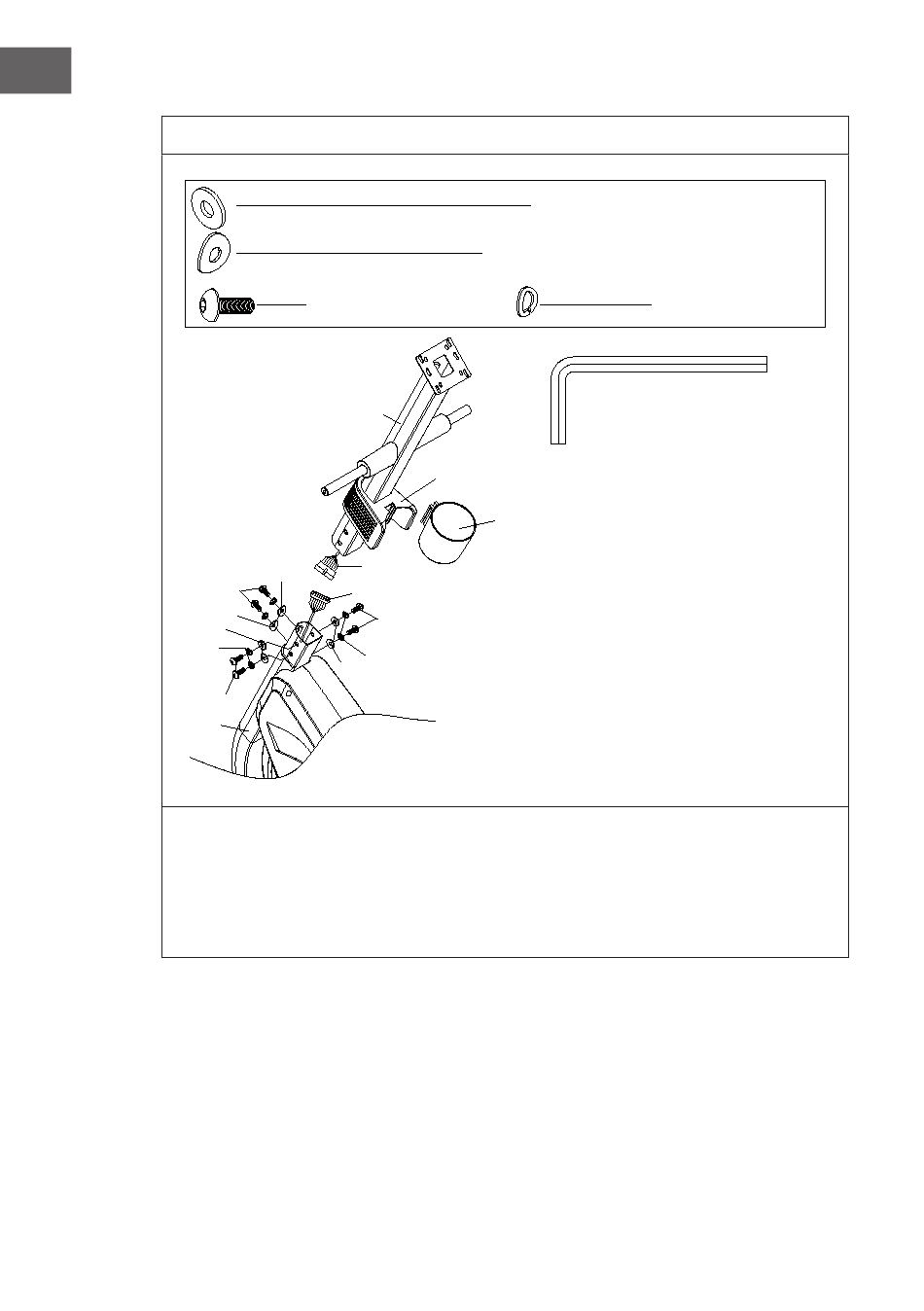

Fije la sujeción de la botella (92) al tubo de soporte (26).
Una el cable tensor (59) al regulador de tensión (30). Una el cable del sensor (60)
al cable central (29).
Fije el tubo del soporte (26) a la estructura principal (61), apriételo y asegúrelo con
un tornillo (8), una arandela (56), una arandela curvada (9) y una arandela elástica
(9). Fije el portabotellas (93) a la sujeción de la botella (92).
3
#56 d8*Φ20*1.5 4PCS
#58 d8*Φ20*1.5*R30 2PCS
92
93
8
#9 M8 6PCS
S6
