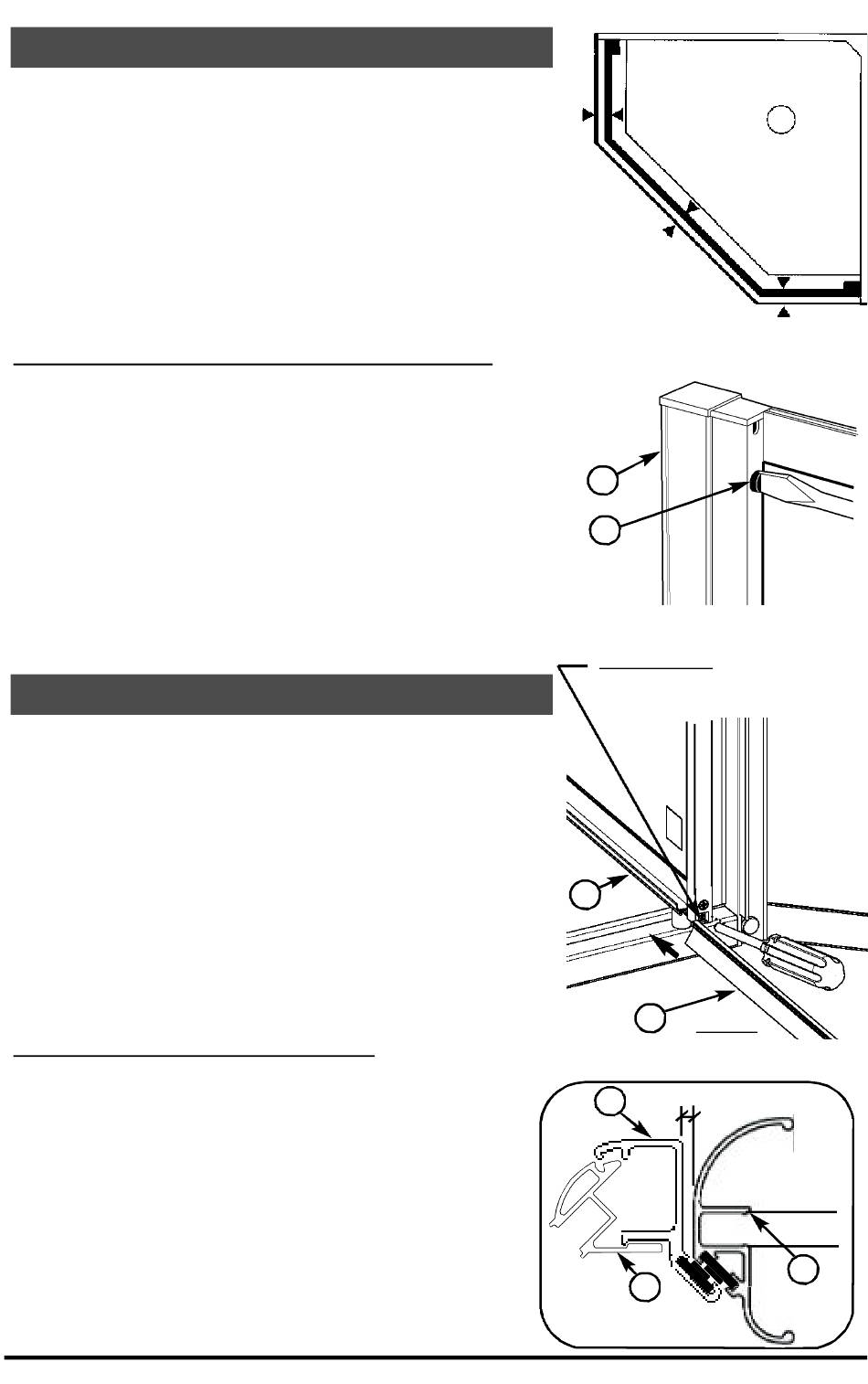

ÉTAPE 12 - Position de la porte
Ajustez le bas de la porte de douche parallèlement au bord
I.
de la base en tournant les vis d'ajustement du bas (G).
NOTE: Assurez-vous que le bas de la douche soit bien à
STEP 12 - Positioning of shower door
Position base of shower door parallel to the edge of your
I.
shower base by tightening or loosening the bottom adjust -
ing screws (G).
NOTE: Be sure that the base of shower fit flat on stall base.
ÉTAPE 13 - Ajustement de la porte
Ajustez la porte à l'aide des vis d'ajustement. Fig. A
I.
N.B. La distance entre la poignée (K) et le percuteur (I)
devrait être de 1/16" (2mm). Fig. B
II. Mouillez le déflecteur (O) pour faciliter son insertion.
III. Insérez le déflecteur (O) dans le cadre du bas de la porte
(L) et coupez l'excédent.
STEP 13 - Door adjustement
If need be, adjust door with top and bottom adjustment
I.
screws. Fig. A
Note: Gap between pull frame (K) and striker (I)
should be 1/16" (2mm). Fig. B
II. Moisten drip-seal (O) to ease the installation.
III. Insert drip seal (O) into bottom door frame (L)
and cut the over.
10
plat sur la base.
A
G
Vis d'ajustment
Adjustement screws
L
O
Intérieur
Interior
1/16
I
C
Fig.A
Fig.B
K
