Écran ACL
Un écran ACL de 160 par 64 points permet d'afficher des informations telles que les types
d'événements, le nombre d'événements, l'emplacement de l'événement, le niveau de
l'utilisateur, la minuterie de libération, etc. L'écran est assorti d'un rétroéclairage pour que l'on
puisse le consulter dans la pénombre. Pour économiser l'électricité, le rétroéclairage est
uniquement activé lorsqu'un événement est signalé ou si vous utilisez un bouton de
commande de l'écran.
L'écran ACL comporte sept lignes de 26 caractères chacune. Il peut afficher deux événements
à la fois. Les utilisateurs peuvent parcourir une liste circulaire une fois le message du premier
ou du dernier événement atteint.

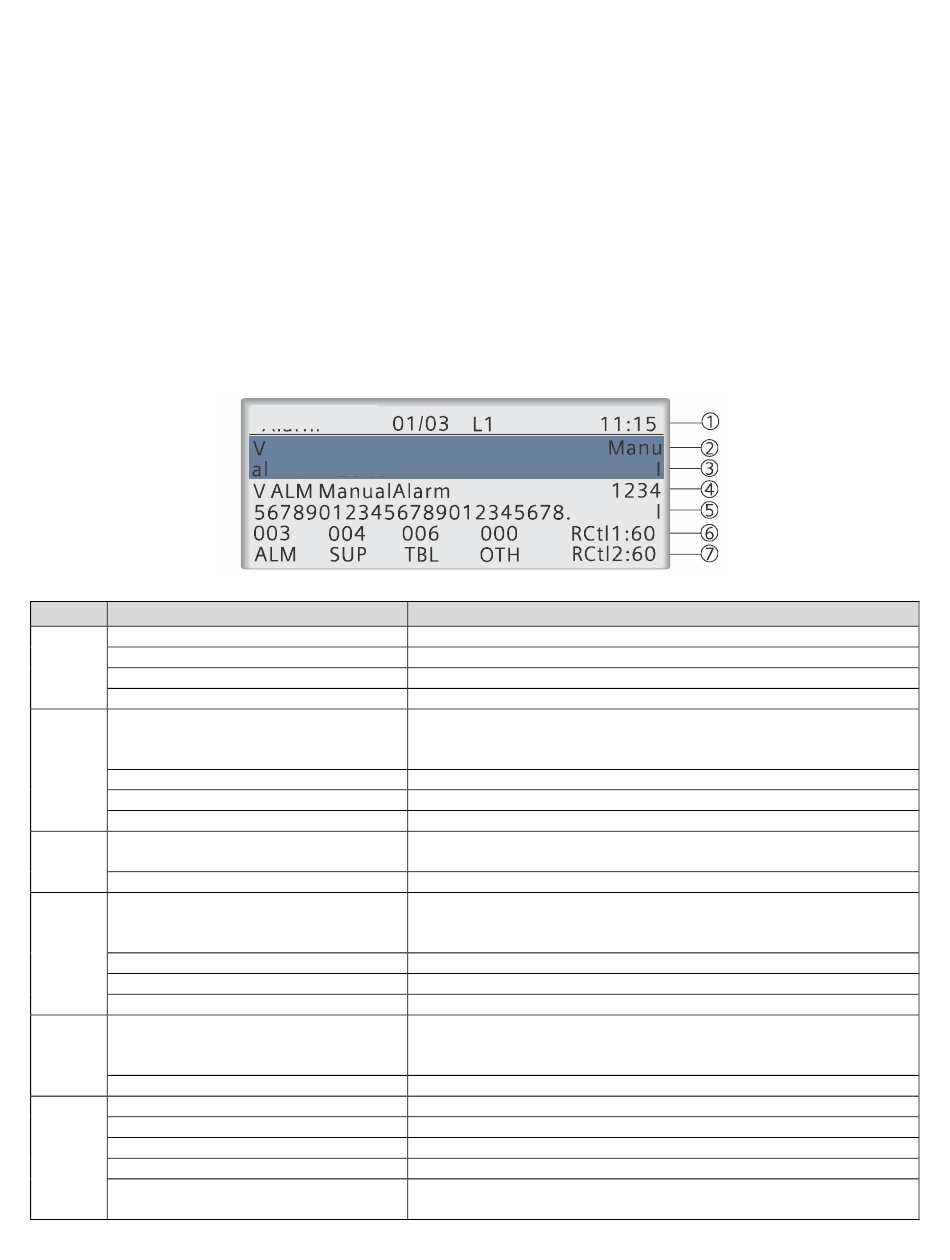

É c r a n A C L a u C a n a d a
Le texte affiché dans le graphique et le tableau ci-dessous n'est qu'un exemple. L'affichage
réel correspond à la situation réelle.
Ligne Texte actuel
1
Alarme
01/03
L1
11:15
2
V
ALM
ManualAlarm (AlarmeManuelle)
Manu
3
al Alarm Zone1 (Zone d'alarme 1)
I
4
V
ALM
ManualAlarm (AlarmeManuelle)
1234
5
567890123456789012345678.
I
6, 7
003 ALM
004 SUP
006 TBL
000 OTH
RCtl1:60
RCtl2:60
Alarme
Alarme manuelle
Zone d'alarme 1
Description
Type d'événement actuel
Current event/total events (Événements actuels/totaux)
Niveau d'accès
Heure du système
Affichage possible :
V : L'événement est acquitté
!: L'événement n'est pas acquitté
Type d'événement actuel
Type d'événement actuel spécifique
Se connecte au contenu de la ligne 3
Emplacement de l'événement (consultez l'information complète
avec les 4 premiers caractères à la ligne 2)
Affichage possible : I/O (indicateur entrée ou sortie)
Affichage possible :
V : L'événement est acquitté
!: L'événement n'est pas acquitté
Type d'événement actuel
Type d'événement actuel spécifique
Se connecte au contenu de la ligne 2
Défini par l'utilisateur (30 caractères max.; consultez
l'information complète avec les 4 derniers caractères à la ligne
2)
Affichage possible : I/O (indicateur entrée ou sortie)
Nombre d'événements d'alarme
Nombre d'événements de surveillance
Nombre d'événements de problème
Nombre d'événements autres
Le nom de la minuterie de libération et le compte à rebours de
libération (60 s par défaut; Max. 60 s; DIS (discharge pour
69
