Réducteurs de pression
Type 44-0
Type 44-1
Type 44-5

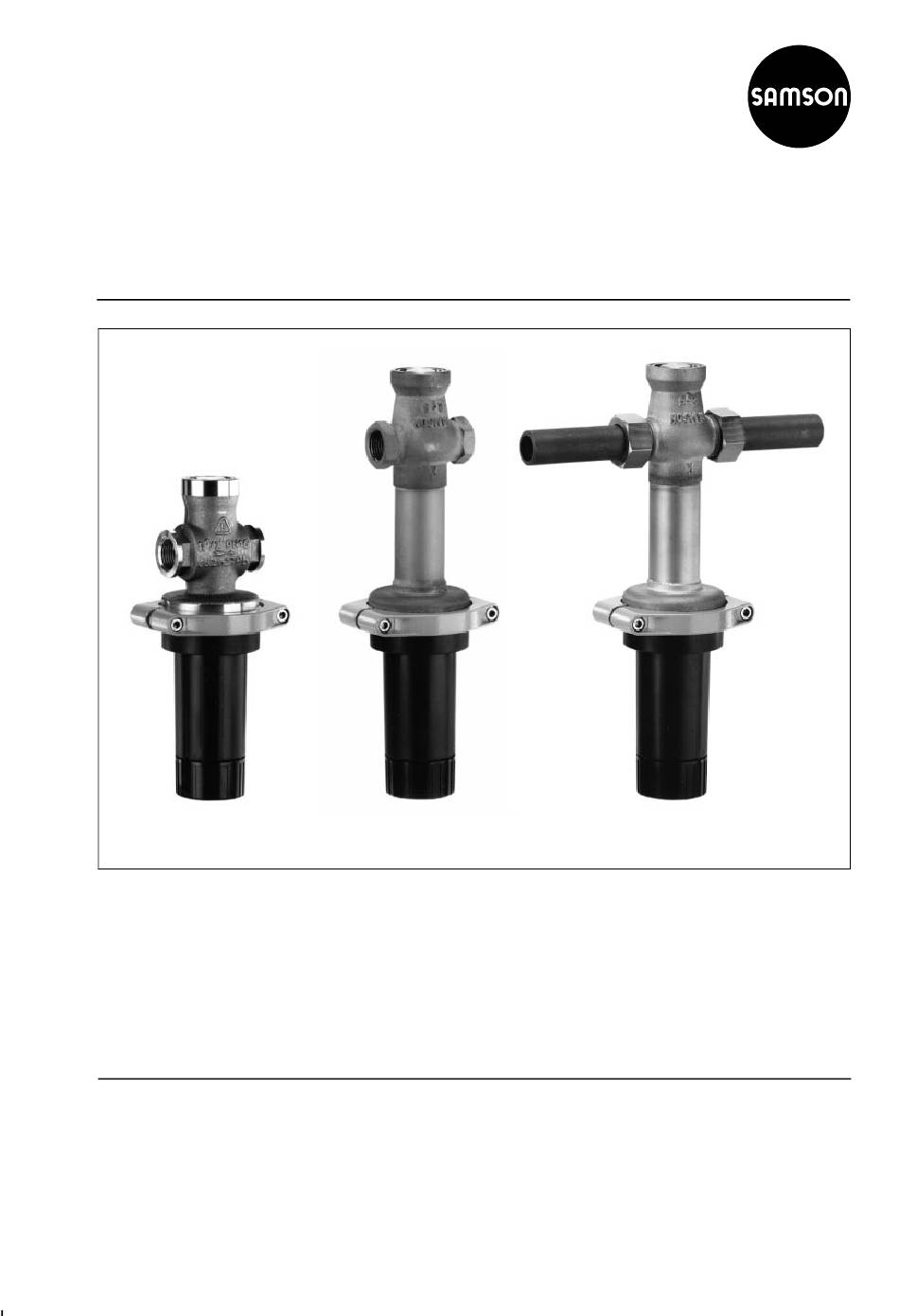

Fig. 1 ⋅ Type 44-1
1. Conception et fonctionnement
Les réducteurs de pression se composent es-
sentiellement d'une vanne avec clapet, tige
de clapet et soufflet d'équilibrage et d'une
partie motrice avec membrane s'opposant à
un ressort et bouton de réglage de consigne.
Edition Mars 1995
Type 44-0
Les types 44-0 et 44-5 sont conçus pour des
températures plus élevées et possèdent une
extension.
Le réducteur de pression est utilisé pour
maintenir la pression aval à une valeur de
consigne constante.
Notice de montage et de mise en service
Type 44-5
EB 2621-1 FR
