Recopieur de position
Type 4748

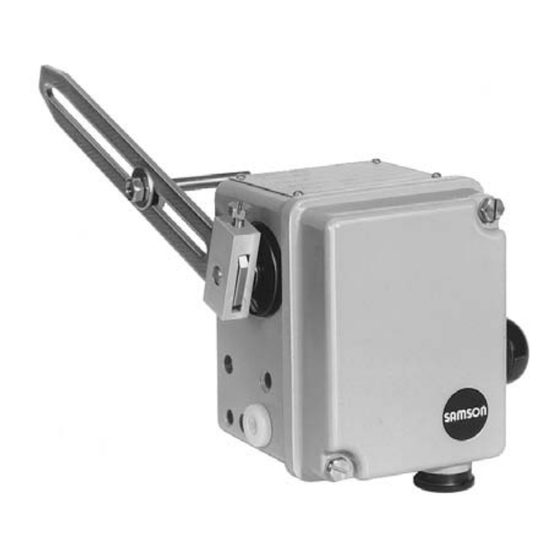

Fig. 1 ⋅ Type 4748
1. Conception et fonctionnement
Le recopieur de position type 4748 déter-
mine un signal de sortie analogique 4 à 20
mA correspondant à la position de vanne
(course).
Lorsque le signal de sortie est transmis par
exemple à un indicateur, il permet de contrô-
ler la position réelle de la vanne.
Edition Juin 1997
Le recopieur de position électrique est fixé sur
des organes de réglage pneumatiques à ar-
cade (selon NAMUR) ou à colonnes (mon-
tage direct) en combinaison ou non avec des
positionneurs type 4763 ou type 4765 (mon-
tage sur positionneur).
Notice de montage et de mise en service
EB 8363 FR

Publicité

Table des Matières
loading

Manuels Connexes pour Samson 4748

Sommaire des Matières pour Samson 4748

  • Page 1 Type 4748 Fig. 1 ⋅ Type 4748 1. Conception et fonctionnement Le recopieur de position type 4748 déter- Le recopieur de position électrique est fixé sur mine un signal de sortie analogique 4 à 20 des organes de réglage pneumatiques à ar- mA correspondant à...

  • Page 2: Capteur Avec Résistance De Compensation De Température

    La course de l’organe de réglage est trans- Le recopieur de position dispose de 4 sélec- mise en un mouvement rotatif à l’aimant (2) teurs pour la détermination du point zéro et du recopieur de position par l’intermédiaire de l’échelle ainsi que de deux potentiomètres du palpeur (1.1) et du levier (1).

  • Page 3: Caractéristiques Techniques

    1.1 Caractéristiques techniques Type 4748-0 4748-1 Signal de sortie 4 ... 20 mA, technique deux fils Charge admissible − 12 V 20 mA Circuit de sortie — Sécurité intrinsèque Alimentation 24 V deux fils Plage de tension En liaison avec des circuits sécurité...

  • Page 4: Montage

    2. Montage 2.1.1 Montage sur vanne à arcade moulée (fig. 3) Différents types de leviers (1) avec leurs pièces de fixation sont utilisés, en fonction de la Fixer la plaque (20) à l’aide des vis (21) sur course, pour montage direct sur organes de le collier de la plaquette d’accouplement réglage ou pour montage sur positionneur : (24).

  • Page 5: Couvercle Du Boîtier

    placer sur le positionneur. Placer les écrous Pour IP 65 : sur le recopieur, échanger le (32) dans le boîtier du positionneur et serrer bouchon de purge contre le filtre (réf. n° fermement les vis (33). Fixer la tige (1.3) avec 8504-0666).

  • Page 6: Réglages Du Recopieur De Position

    3. Raccordement électrique Pour le raccordement électrique, se référer à la fig. 6 ou à l’étiquette du bornier. Pour tester le signal de sortie lors du réglage, un milliampèremètre peut être branché sur les bornes 81 et 82 après avoir supprimé le pont.
  • Page 7 Pour le réglage, raccorder un appareil d’ali- Réglage de l’échelle mentation adapté (système 2 fils) aux bornes Positionner la vanne en ouverture à l’aide du 31 et 32. signal d’entrée du positionneur ou du servo- Pour le contrôle du signal de sortie, suppri- moteur (vanne ouverte - course 100 %).
  • Page 8 5. Certificat de conformité PTB pour le type 4748-1 SAMSON REGULATION S.A Succursales à 1, rue Jean Corona ⋅ BP 140 Rueil-Malmaison (Paris) ⋅ La Penne sur Huveaune Schiltigheim ⋅ Nantes ⋅ Mérignac F-69512 VAULX EN VELIN CEDEX Lille ⋅ Caen Tél.
