Section 1 : Montage et configuration
Configuration par le concessionnaire
Points de levage
Consulter la Figure 1-1 et la Figure 1-2 :
La scie à route est expédiée de l'usine complètement montée.
Utiliser un palan ou tout autre appareil de levage pour soulever
l'appareil de la palette et le placer sur le sol. S'assurer que la scie
à route est bien sécurisée avant de la soulever.
Utiliser les points de levage illustrés sur les deux côtés de la scie
à route à la Figure 1-1 pour soulever le modèle SW3010.
Utiliser les points de levage illustrés sur les deux côtés de la scie
à route à la Figure 1-2 pour soulever le modèle SW3018. Procé-
der avec soin pour ne pas endommager le tube d'entreposage
du manuel.
Effectuer les simples vérifications suivantes avant l'exploitation.
Étiquettes de sécurité
Se référer aux pages 7 à 10:
Les étiquettes de sécurité doivent être clairement lisibles et leurs
consignes respectées. Remplacer les étiquettes manquantes ou
illisibles. Se référer à la rubrique « Étiquettes de sécurité » à la
page 6.
Raccords hydrauliques
Les tuyaux hydrauliques sur les scies à route sont expédiés avec
des raccords. Si les raccords ne sont pas adaptés aux raccords
du chargeur à direction différentielle, le client devra chercher à se
procurer des raccords dont le style et la taille correspondent aux
raccords à chargeur à direction différentielle et aux tuyaux
hydrauliques de la scie à route.
La pression sur l'orifice de la vanne de dérivation est marquée LP
correspondant à la pression du moteur. Le débit de retour sur le
chargeur est marqué LR correspondant au retour du moteur. Le
petit tuyau est destiné au drainage du carter du moteur d'entraî-
nement et est connecté directement au raccord du drainage du
carter du chargeur à direction différentielle.
Les scies à route sont actionnées par le débit hydraulique auxi-
liaire du chargeur à direction différentielle. Le débit auxiliaire
étant réversible, s'assurer d'utiliser l'appareil de manière à ce
que le disque tourne dans le sens d'orientation des dents.
Tuyaux hydrauliques et raccords
Tous les raccords doivent être serrés et exempts de fuites
hydrauliques. Les tuyaux ne doivent présenter aucune abrasion
ou coupure susceptible de causer une fuite. Vérifier la scie à
route avant de l'utiliser afin de s'assurer que tous les achemine-
ments de tuyaux sont exempts de plis et qu'ils permettent le mou-
vement maximal des bras du chargeur et le mouvement d'incli-
naison nécessaire pendant le fonctionnement normal.
Faisceau de câbles
Le faisceau de câbles du bloc de soupape électro-hydraulique
doit être acheminé afin de prévenir les risques d'accrochage et
de pincement lors de l'élévation et de l'abaissement avec l'atte-
lage complètement incliné vers l'avant et vers l'arrière, et ce lors
des déplacements latéraux, et de l'abaissement complet du
disque dans la coupe.
14
Scie à route AP-SW3010 et AP-SW3018 350-386MK-FRC
Table des matières
72184
72197
Tube d'entreposage
du manuel

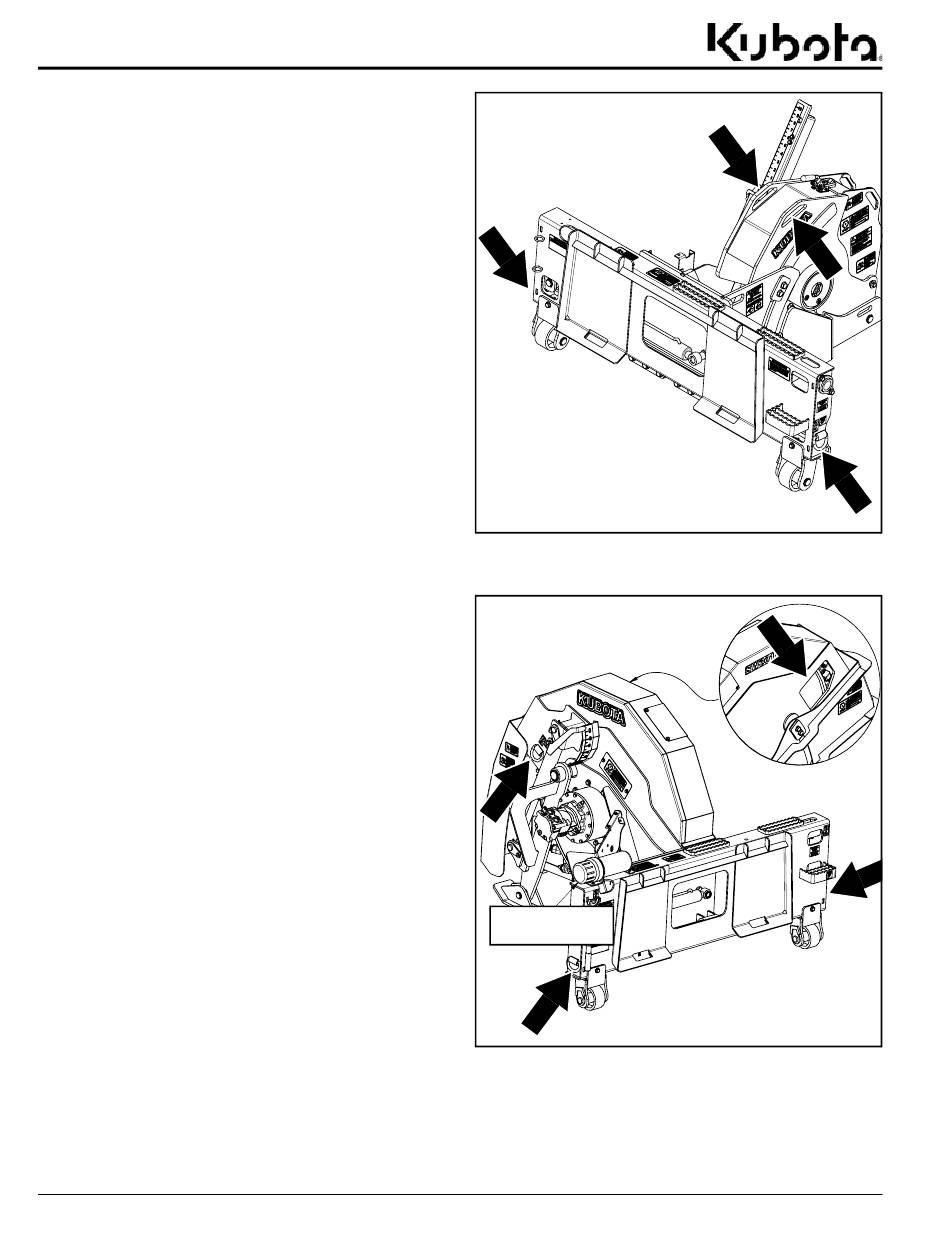

Points de levage SW3010
Figure 1-1
Points de levage SW3018
Figure 1-2
