Entretien/réparation
Dépose de la paroi
arrière extérieure
du boîtier
Rabattre le boîtier
PC
6-4
Vous devez déposer la paroi arrière extérieure du boîtier pour accéder aux vis du boî-
tier PC :
1. Disposez l'appareil avec la face avant vers le bas.
2. Dévissez les huit vis
3. Déposez la paroi arrière extérieure du boîtier.

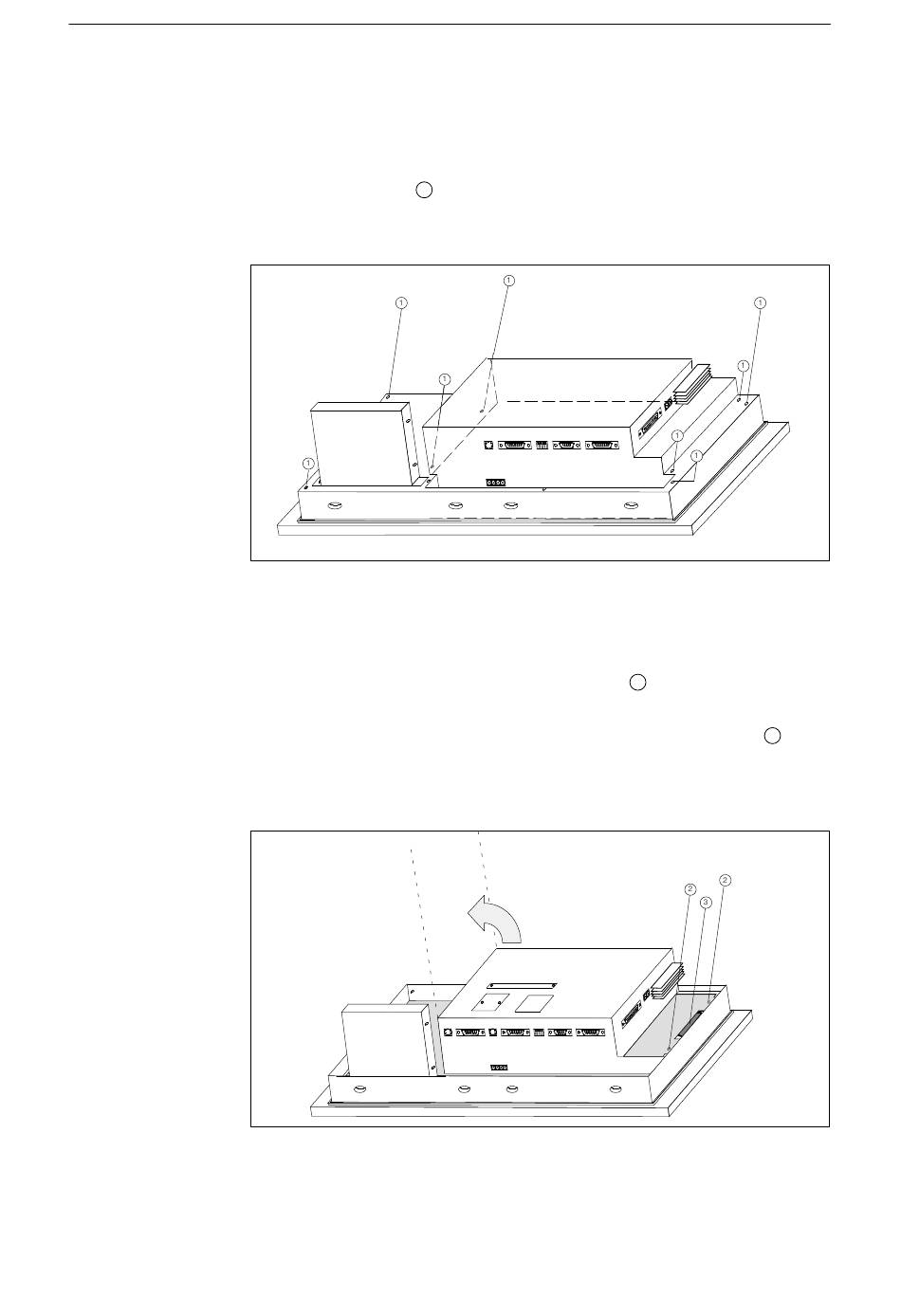

Figure 6-2
Dévisser les vis de la paroi arrière extérieure du boîtier
Rabattez le boîtier PC vers le haut pour atteindre les serre-tubes :
1. Dévissez les deux vis repérées dans la figure 6-3 par
rabattable.
2. Lever légèrement le boîtier PC et débrancher le câble plat du connecteur
la découpe de la plaque.
3. Rabattez le boîtier PC jusqu'en fin de course (90 degrés).
Figure 6-3
Dévisser les vis du support du boîtier PC rabattable
1
du boîtier.
90 o
2
qui fixent le boîtier PC
3
dans
Manuel d'utilisation OP37/Pro
