Entretien/réparation
6.3
Remplacement du lecteur de disquettes
Présentation
Débrancher le
câble plat
6-6
Le lecteur de disquettes est fixé sur une tôle support en face arrière de l'appareil. Les
vis de fixation du lecteur de disquettes sur la tôle support se trouvent derrière la paroi
arrière extérieure du boîtier.
Procédez comme suit pour remplacer le lecteur de disquettes :
1. Débranchez le câble plat.
2. Déposez la paroi arrière extérieure du boîtier.
3. Dévissez les vis de fixation du lecteur de disquettes.
4. Remplacez le lecteur de disquettes et fixez-le sur le support.
5. Connectez le câble plat et fixez la paroi arrière extérieure du boîtier.
Procédez comme suit pour débrancher le câble plat :
1. Ouvrez le verrouillage de connecteur
illustré dans la figure 6-5.
2. Retirez le câble plat
2
Lorsque vous insérerez le câble dans le connecteur du nouveau lecteur de dis-
quette, veillez à ce que le côté bleu de l'extrémité du câble soit dirigé vers le haut
et que les contacts du câble soient dirigés vers le bas.

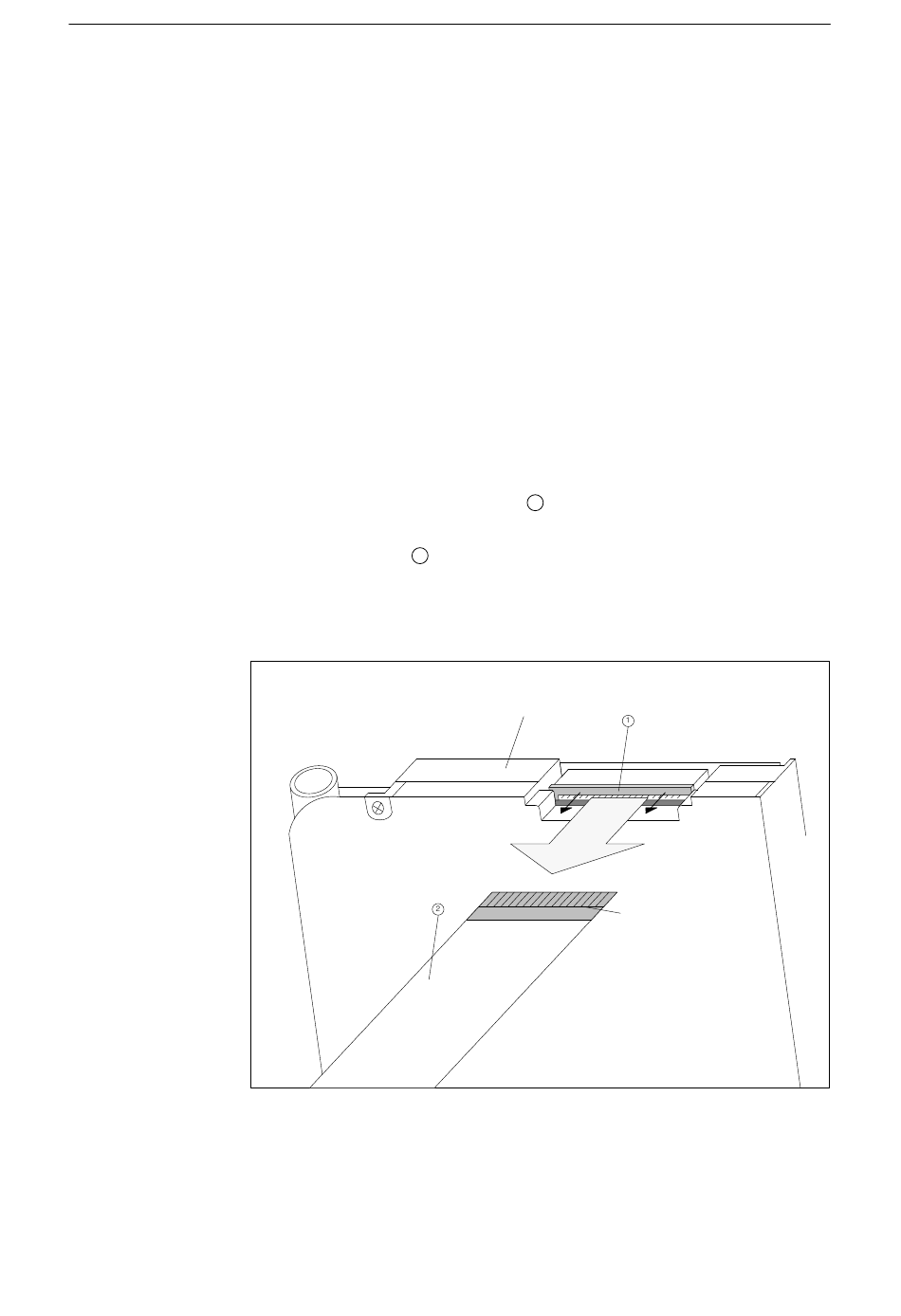

Figure 6-5
Ouvrir le verrouillage de connecteur et débrancher le connecteur du câble plat
en tirant dans le sens de la flèche, comme
1
.
Lecteur de disquettes
Extrémité
bleue du câble
Manuel d'utilisation OP37/Pro
Edition 7/98
