Siemens RDG100T Mode D'emploi

Mode d'emploi fr

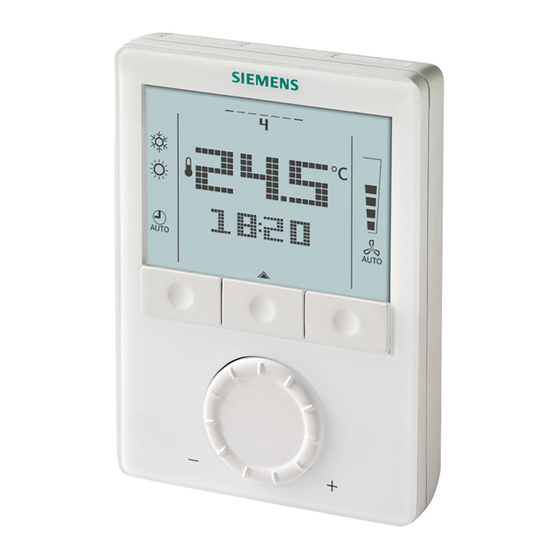

Le régulateur électronique RDG100T / RDG160T permet de régler la température ambiante désirée. Il est
équipé d'une horloge permettant la commutation des modes Confort, Economie et Protection. La
commande du ventilateur peut être manuelle ou automatique. On peut utiliser les paramètres d'usine ou
effectuer ses propres réglages.

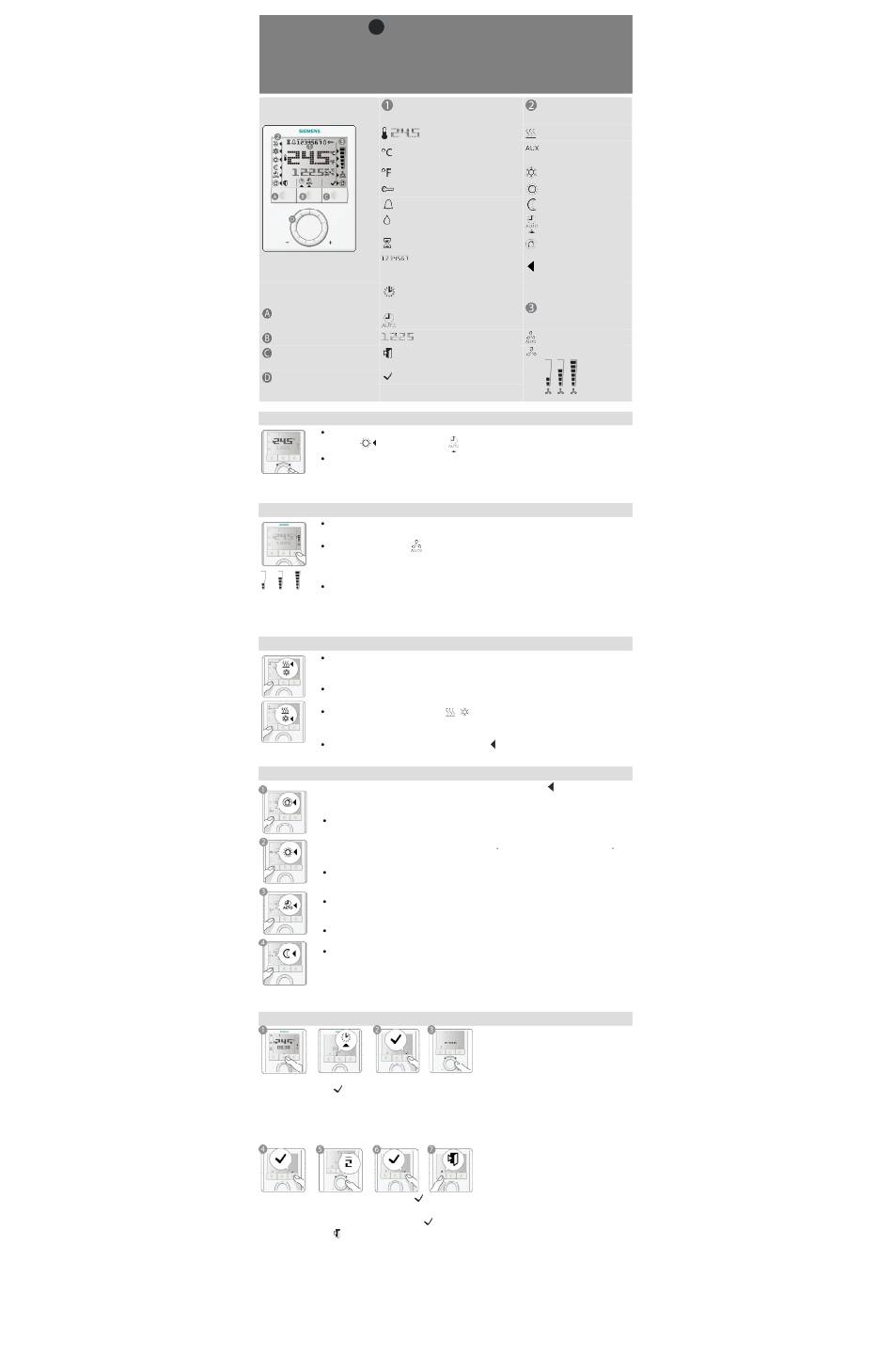

Ecran principal
Température ambiante
Température en degrés Celsius
Température en degrés Fahrenheit
Les touches sont verrouillées
Affichage d'alarme
Formation de condensation dans
la pièce
Fonction timer active
Jour de semaine
1 = Lundi
7 = Dimanche
Réglage de l'heure et du jour de
semaine
Touche de sélection de
Réglage programme horaire
régime
Touche de programmation Heure actuelle
Touche de réglage des Echappement (annuler,
vitesses du ventilateur quitter sans valider)
Bouton rotatif Confirmation (OK)
Régler la température ambiante souhaitée
La consigne de la température ambiante se règle avec le bouton rotatif si le régime
confort est actif ou en mode
Tourner le bouton dans le sens horaire (+) ou antihoraire (-) pour augmenter ou
diminuer la consigne de la température ambiante
La plage de réglage est de 5...40 °C; sauf si elle est limitée par le paramètre P10 (pour le réglage des
paramètres voir au verso).
Réglage des vitesses du ventilateur
Presser la touche "Ventilateur" jusqu'à ce que la vitesse de ventilateur souhaitée
s'affiche.
En mode automatique le régulateur règle automatiquement la vitesse du ventilateur
en fonction de la consigne et de la température ambiante actuelle.
Dès que la température ambiante atteint cette consigne, le ventilateur s'arrête (réglage
d'usine) ou tourne à petite vitesse (P15).
En régime manuel, le ventilateur fonctionne indépendamment
Petite / moyenne / vitesse sélectionnée : petite / moyenne/ grande.
grande
Remarque:
Au besoin, vous pouvez changer le fonctionnement du ventilateur par le biais du paramètre P03: Manuel,
ou manuel avec mode protection. Utilisez P15 pour ajuster la vitesse de ventilation en zone neutre.
Commutation entre chauffage et refroidissement
La commutation entre chauffage et refroidissement (ou inversement) se fait auto-
matiquement par l'intermédiaire d'une sonde ou d'un contact de change-over ou manu-
ellement par l'action de la touche de régime (voir paramètre P01).
Pour le réglage manuel des régimes de chauffage/de refroidissement (P01= 2) presser la
touche de régime jusqu'à ce que le régime souhaité s'affiche à l'écran.
Si la commutation automatique
permanent est réglé, les symboles signalent que l'installation est actuellement en
régime de chauffage ou de refroidissement.
Si la commutation est manuelle, le symbole
actuellement en régime de chauffage ou de refroidissement.
Commutation entre les régimes de fonctionnement
Presser la touche de sélection de régime jusqu'à ce que le symbole s'affiche signalant que
le régime Confort / Automatique/ Economie est sélectionné.
1. Mode protection
En mode protection l'installation est arrêtée. Si la température ambiante descend en
dessous de 8 °C, le chauffage est enclenché pour protéger la pièce contre le gel.
Si vous le souhaitez, un spécialiste peut modifier les consignes du mode de protection:
Modification par un spécialiste : Protection hors-gel: ______ C: Protection de surchauffe: _________ C
2. Régime de confort
En régime confort le régulateur règle la température ambiante sur la consigne que vous
pouvez modifier à l'aide du bouton rotatif.
3. Régime „automatique"
En mode automatique, le thermostat commute automatiquement du régime confort au
régime économie selon les 8 programmes horaires.
4. Régime d'économie
Si vous avez sélectionné le régime économie, vous devez vérifier que le paramètre P02
est réglé sur 2.
En régime économie, la température ambiante est maintenue à une consigne plus
basse ou plus élevée permettant des économies d'énergie!
La consigne choisie peut être modifiée avec les paramètres P11 et P12 (pour le réglage
des paramètres, voir au verso).
Important : La consigne du régime économie peut être réglée sur OFF. Cela signifie qu'aucune fonction
n'est activée et qu'il peut y avoir un risque de gel car pas protection par le chauffage!
Réglage de l'heure et du jour de la semaine
1. Presser la touche de programmation.
2. Presser la touche (OK) pour régler l'heure.
3. L'heure affichée commence à clignoter. Tourner le bouton rotatif dans le sens horaire
pour régler l'heure souhaitée.
Si l'heure se présente sous format 24 heures et vous souhaitez l'afficher en format 12 heures, tourner le
bouton rotatif dans le sens horaire au delà de 23:59 voire de 00:00 dans le sens contraire. Pour revenir au
format 24 heures effectuer les opérations inverses.
4. Valider l'heure en appuyant sur la touche ; les jours de semaine commencent à clignoter.
5. Tourner le bouton dans le sens horaire ou antihoraire pour régler le jour de semaine actuel.
6. Confirmer le jour en appuyant sur la touche
7. Presser la touche (Echap) pour quitter le mode de programmation.
Remarque:
Après une coupure de tension, le jour de semaine commence à clignoter pour signaler la coupure.
Le programme horaire continue cependant à fonctionner avec l'heure avant la coupure. Si une correction de l'heure est
nécessaire, activer le mode de réglage.
s
RDG100T
RDG160T
Régime de
fonctionnement
Chauffage
Chauffage électrique
enclenché
Refroidissement
Régime confort
Régime Economie
Régime automatique
Mode protection
Protection hors-gel
Affichage de la sélection
de régime
Fonctionnement
du ventilateur
Automatique
Manuel
Petite / moyenne / grande vitesse
et sur la
de la température
ou un régime de chauffage / refroidissement
/
s'affiche signalant que l'installation est
ou antihoraire
(OK).
