3.5 Tipi di installazione

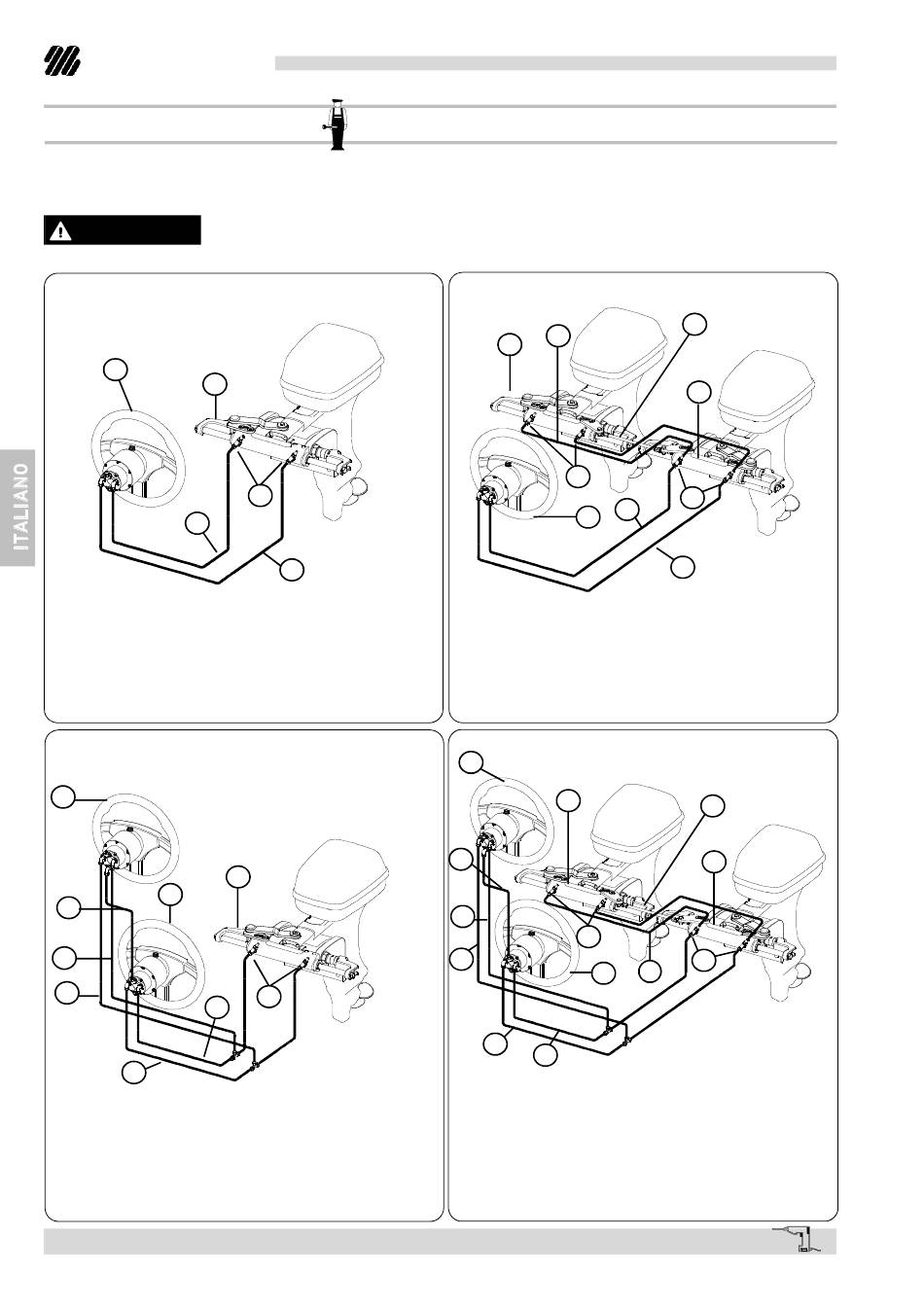

Il cilindro idraulico per motori fuoribordo modello UC128-TS può essere installato in diverse configurazioni
in funzione del numero e del tipo di motori utilizzati in accoppiamento ad un sistema di guida a singola o
doppia stazione. Le configurazioni possibili sono:
ATTENZIONE
Eseguire sempre con attenzione l'esatto collegamento dei tubi come rappresentato dalle seguenti illustrazioni.
SINGOLA STAZIONE / CILINDRO SINGOLO:
1
2
l
l
4
l
1. stazione di guida
2. cilindro starboard
3. raccordi a T
4. kit OB
DOPPIA STAZIONE / CILINDRO SINGOLO:
1
l
2
5
l
l
6
l
6
l
6
l
l
6
1. stazione di guida primaria
2. stazione di guida supplementare
3. cilindro starboard
4. raccordi a T
5. kit OB-2S
6. kit OB
pag. 42
di 78 -
CILINDRO IDRAULICO PER MOTORE FUORIBORDO
l
l
3
l
4
3
l
l
l
4
Manuale di installazione e manutenzione
SINGOLA STAZIONE / CILINDRO DOPPIO:
7
2
l
l
l
l l
5
8
1
l
1. stazione di guida
2. cilindro starboard
3. cilindro port
4. raccordi a T
DOPPIA STAZIONE / CILINDRO DOPPIO:
1
l
3
9
l
l
l
l
10
l
6
l
10
2
l
l
l
10
10
1. stazione di guida
primaria
2. stazione di guida
supplementare
3. cilindro starboard
4. cilindro port
5. raccordi a T
6
3
l
l
l
4
l
l
8
5. raccordi a T
6. barra di accoppiamento
7. kit OB-2C
8. kit OB
7
4
l
l
l
l
l
5
8
6. raccordi a T
7. barra di accoppiamento
8. kit OB-2C
9. kit OB-2S
10.kit OB
