APERÇU DU SYSTEME

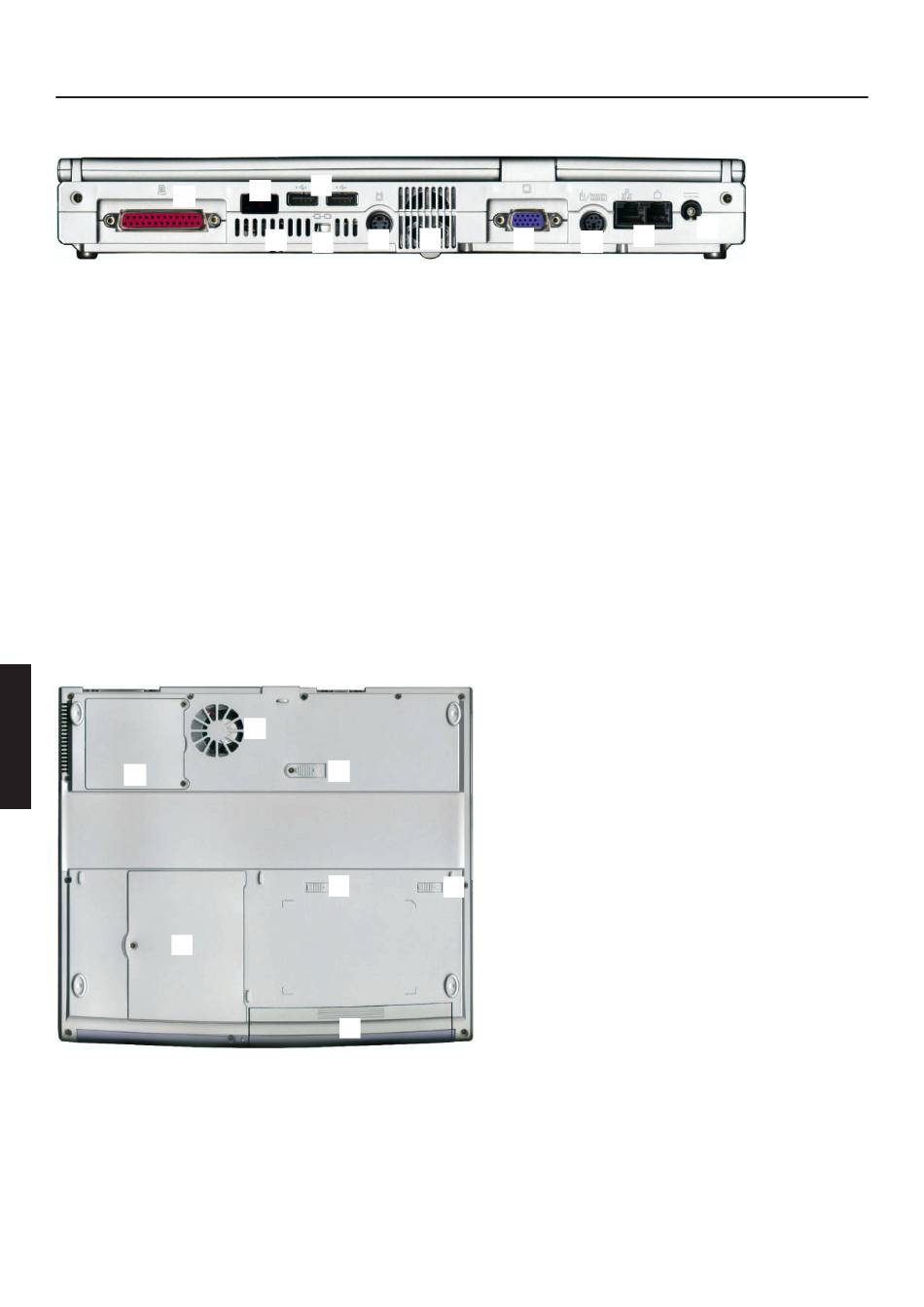

Vue arrière
À
Figure 10
(1) Raccordement de l'imprimante
(2) Interface à infrarouges
(3) Ouverture pour le ventilateur
(4) Serrure Kensington
(5) Raccordements USB *
(6) Raccordement S- vidéo
(7) Raccordement pour le moniteur externe
(8) Raccordements PS/2 (souris ext. ou clavier)
(9) Raccordements réseau et modem
(10) Raccordement pour l'alimentation
Vue dessous
À
Ã
Figure 10
84
Ä
Á
 Å
Ã
Á
Â
Ä
Å
 Æ
Ç
(1) Carénage CPU
(2) Evacuation d'air *
(3) Déverrouillage CD-ROM /
DVD-ROM
(4) Carénage du disque dur
(5) Déverrouillages de la batterie*²
(6) Batterie
Ä
* L'ensemble des ouvertures d'aération doit
toujours être dégagé. Sans quoi cela pourrait
entraîner une surchauffe de l'appareil.
*² Démontage de la batterie : Appuyer le
verrouillage interne vers la droite. Le
verrouillage externe doit être maintenu à droite.
Puis tirer la batterie vers l'avant.
É
È
* dépendant du système
d'exploitation. Windows
NT4 ne supporte aucun
USB.
