3.3

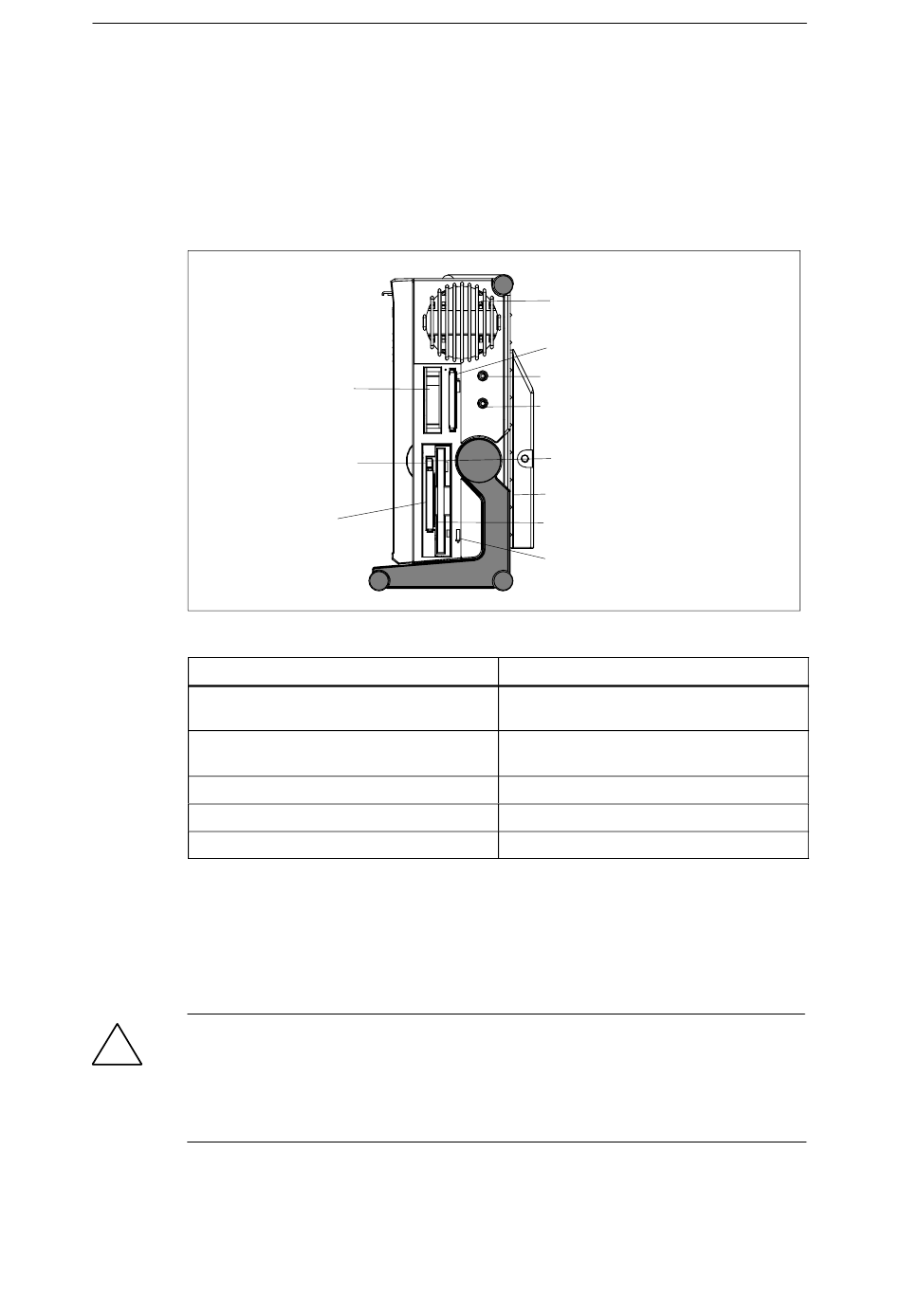

Côté droit du boîtier (commande)
Le côté droit de la PG 740 PIII (commande) vous permet d'accéder aux emplace-
ments d'enfichage des cartouches de programmation S5, à l'interface de cartes
mémoire, à l'interface de connexion de PC cartes , au lecteur de disquettes ainsi
qu'aux prises pour les écouteurs et le microphone.
Interface de
cartouches S5
Bouton d'éjection
des PC Cards
Interface PC Cards
Fonction des connecteurs situés sur le côté droit du boîtier
Interface de programmation de
cartouches S5
Interface de programmation de cartes
mémoire
Interface PC Cards
Lecteur de disquettes
Ecouteurs et microphone
Ouïes de ventilation
Des ouïes de ventilation situées au-dessus des interfaces permettent l'évacuation
de l'air. D'autres se trouvent sous le socle de la console et ne doivent en aucun
cas être obturées (par exemple, par de la moquette).
Avertissement
!
Risque de surchauffe :
La console de programmation risque d'être endommagée si vous obturez les
ouïes de ventilation.
Veillez à ne rien poser sur les ouïes de ventilation.
Console de programmation PG 740 PIII Bulletin d'informations
A5E00063151-03
Interface
Composants de la PG 740 PIII
Ouïes de ventilation
Interface de cartes mémoire
Prise pour microphone
Prise pour écouteurs
Bouton d'éjection des
disquettes
Lecteur de CD-ROM
Lecteur LS 120 de 3,5 pouces
Témoin d'accès
Fonction
Programmation de cartouches SIMATIC S5
Programmation de cartes mémoire SIMATIC
Connexion de PC Cards
Utilisation de disquettes de 3,5 pouces
Ecoute et enregistrement audio
3-5
