2.2
Connexions du titrateur TitroLine

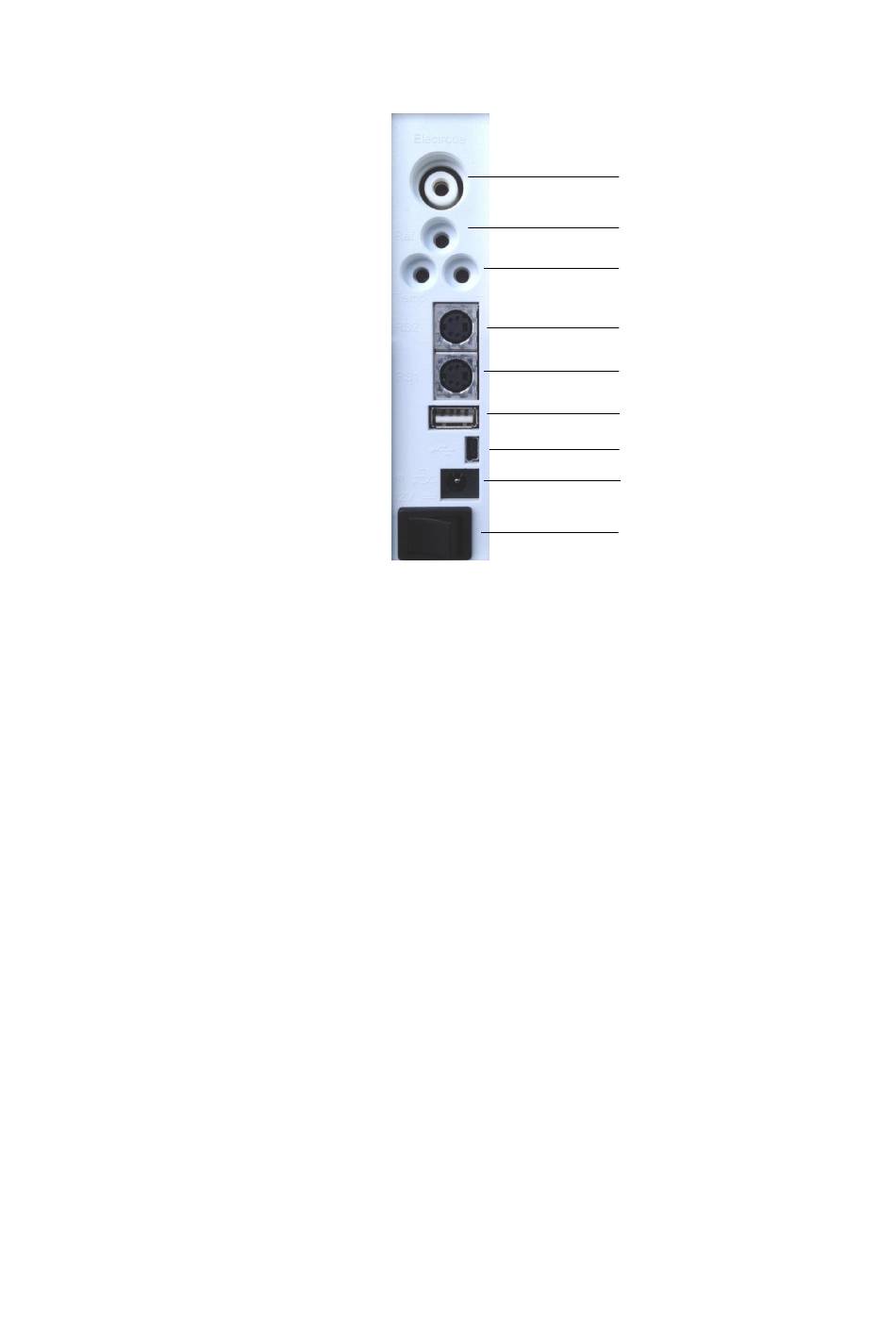

Fig. 1
®
Le titrateur TitroLine 5000 est doté des connexions suivantes:
Entrée de mesure 1 pH/mV (DIN ou BNC par adaptateur) pour le raccordement d'électrodes de mesure du
1)
pH, redox et autres électrodes de mesure et combinées
2) Entrée de mesure pour électrodes de référence (réf.)
Entrée de mesure de la température pour le raccordement d'électrodes Pt 1000/NTC 30
3)
Deux interfaces RS232 (Mini-DIN):
4) RS1 pour le raccordement au PC
RS2 pour le raccordement d'une balance et d'autres appareils SI Analytics
5)
Interface USB-A («Master») pour le raccordement d'appareils USB
6)
7) Interface USB-B («Slave») pour le raccordement à un ordinateur personnel
Raccordement du bloc d'alimentation secteur TZ 1853
8)
9) Interrupteur du réseau
®
5000
1
2
3
4
5
6
7
8
9
®
