Le commutateur de bandes reçoit le signal et le transpose sur la bande de
fréquences de RF (65 — 2150 MHz). Notez que dans le cas d'un signal terrestre/
réseau câblé le signal ne subit aucune conversion étant donné qu'il se trouve
déjà dans le rang de fréquences souhaité. Le signal RF sort sur la sortie RF de
l'appareil et peut être injecté de façon externe à travers un cordon BNC-BNC sur
l'entrée RF du mesureur, pour effectuer les mesures comme d'habitude. Il faut
tenir en compte que lors de la conversion, chaque dB d'atténuation sur le signal
optique se traduit en deux dB d'atténuation sur le signal RF. Par exemple,
chaque fois que le signal optique passe par un splitter optique dans le réseau, le
signal optique diminue en 3dB de puissance ce qui équivaut à 6dB de puissance
en RF.
Fonctionnement
►

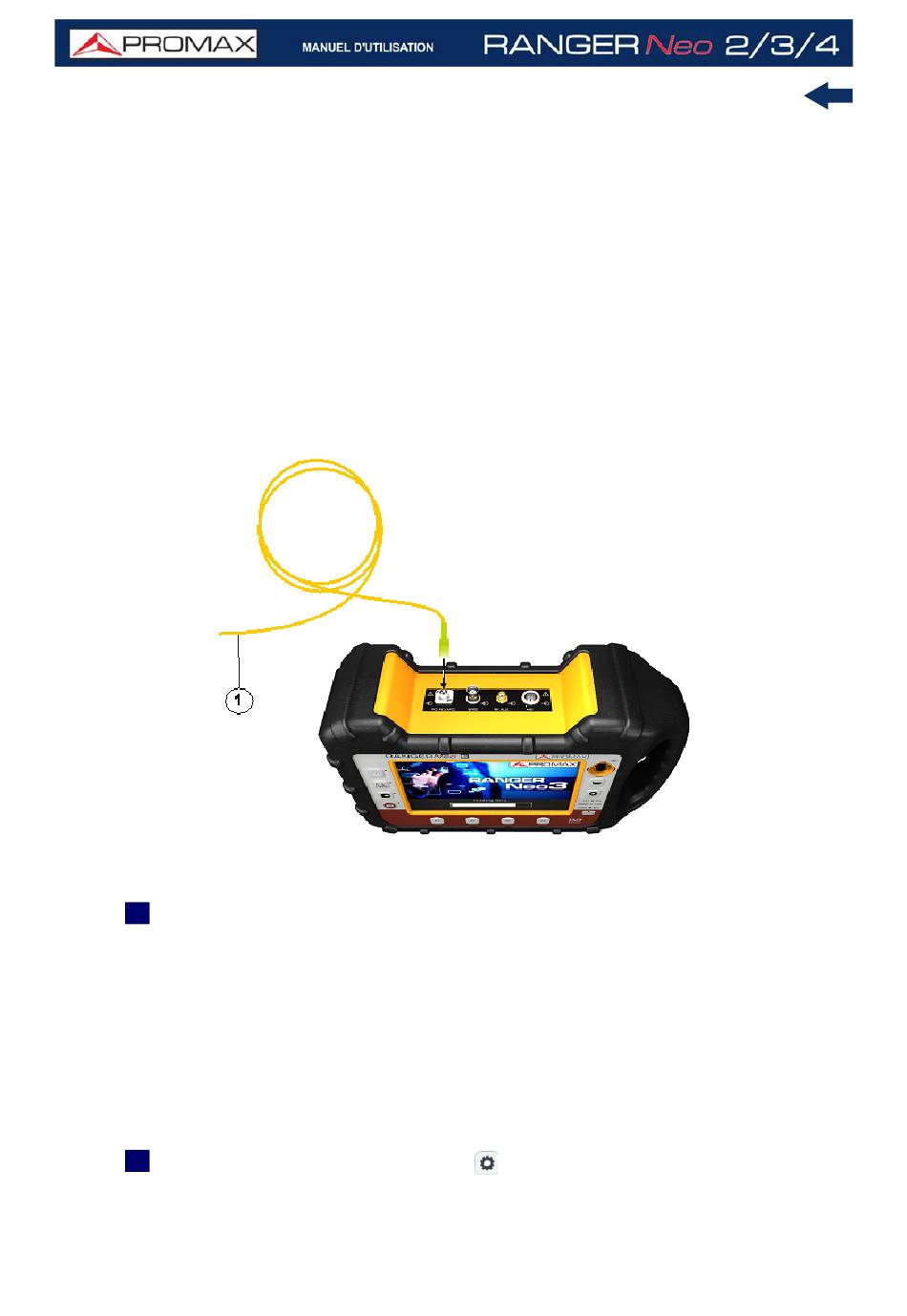

1 Jarretière optique (fournie avec l'option) portant le signal optique d'entrée
branché au connecteur FC-APC d'entrée du signal optique.
Configuration
►
Le convertisseur optique/RF inclus dans l'option optique du mesureur permet
d'effectuer des mesures sur le signal RF transporté par la fibre optique,
exactement de la même façon que s'il s'agissait d'un signal RF reçu par du
coaxial. La procédure à suivre pour faire des mesures est la suivante:
1 Cliquez sur la touche Réglages
sélectionnez l'option "Fibre optique".
Chap. i: OPTION OPTIQUE
Figure 163.
, et dans la ligne "Source de signal"
