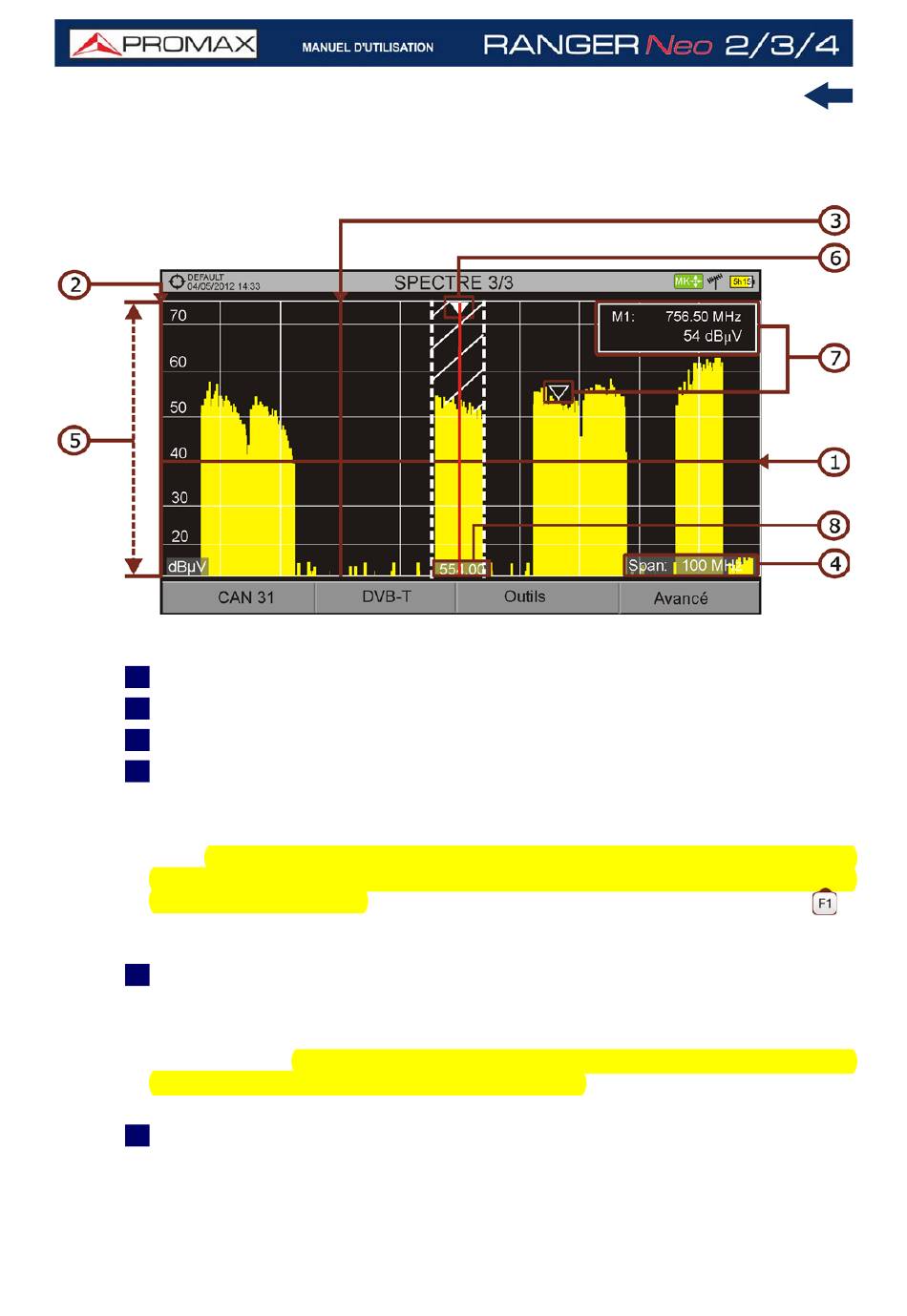

SPECTRE COMPLET (SPECTRE 3/3) AVEC MARQUEUR
►
1 Ligne de référence horizontale: Indique le niveau de signal.
2 Axe vertical: Indique le niveau de signal.
3 Ligne de référence verticale: Indique la fréquence.
4 SPAN: Il s'agit de la largeur de l'intervalle de fréquences représenté sur l'axe
horizontal. Los valores de Span disponibles cambian según el Ancho de Banda
de Resolución (RBW). La valeur du span apparait en bas à droite de l'écran.
Elle peut être modifiée moyennant le joystick (droite, gauche) en mode span
(SP). Por ejemplo, para RBW = 100 kHz, los valores por defecto de span
disponibles son: Completo (toda la banda), 500 MHz, 200 MHz, 100 MHz, 50
MHz, 20 MHz y 10 MHz. Avec l'option "Span" du menu de syntonisation
est possible de rentrer n'importe quelle valeur entre 10 Hz y Complet (toute
la bande).
5 Niveau de Référence: Il s'agit du niveau maximal représenté sur l'axe
vertical. Il peut être modifié moyennant le joystick (vers le haut ou ver le bas;
en pas de 5 dB). Le mesureur dispose d'une option pour que le niveau de
référencé soit réglé automatiquement sur sa valeur optimale en fonction du
signal mesuré. En modo automático el sistema ajusta el nivel de referencia
óptimo cada vez que entra en el modo espectro. Cette option peut être activé
ou désactivé depuis le menu PRÉFÉRENCES, onglet Mesures.
6 Curseur: Le curseur vertical rouge indique la fréquence sur laquelle le
mesureur est accordé lors de la syntonisation par canal ou fréquence. Quand
un signal numérique est accroché, un triple curseur s'affiche qui montre la
fréquence centrale du signal syntonisé et deux lignes verticales à chaque côté
montrant la largeur de bande considérée. Dans le cas d'un signal de type
Chap. 4: SYNTONISATION DU SIGNAL RF
Figure 55.
