Cette fonction est uniquement disponible pour les signaux DVB-T, DVB-T2 et
DVB-C2. Donc il faudra préalablement configurer le mesureur pour recevoir un
signal d'un de ces standards.
5.4.2 Fonctionnement
La fonction Analyse des Échos est disponible pour tous les signaux DVB-T, DVB-
T2 et DVB-C2.
1 Branchez le signal sur l'entrée RF de l'appareil.
2 Syntonisez un signal numérique sur la bande terrestre DVB-T, DVB-T2 ou
DVB-C2.
3 Appuyez sur la touche
4 Sélectionnez l'option Analyse des Échos.
5 Le mesureur affiche la fonction Analyse des Échos pour le signal syntonisé.

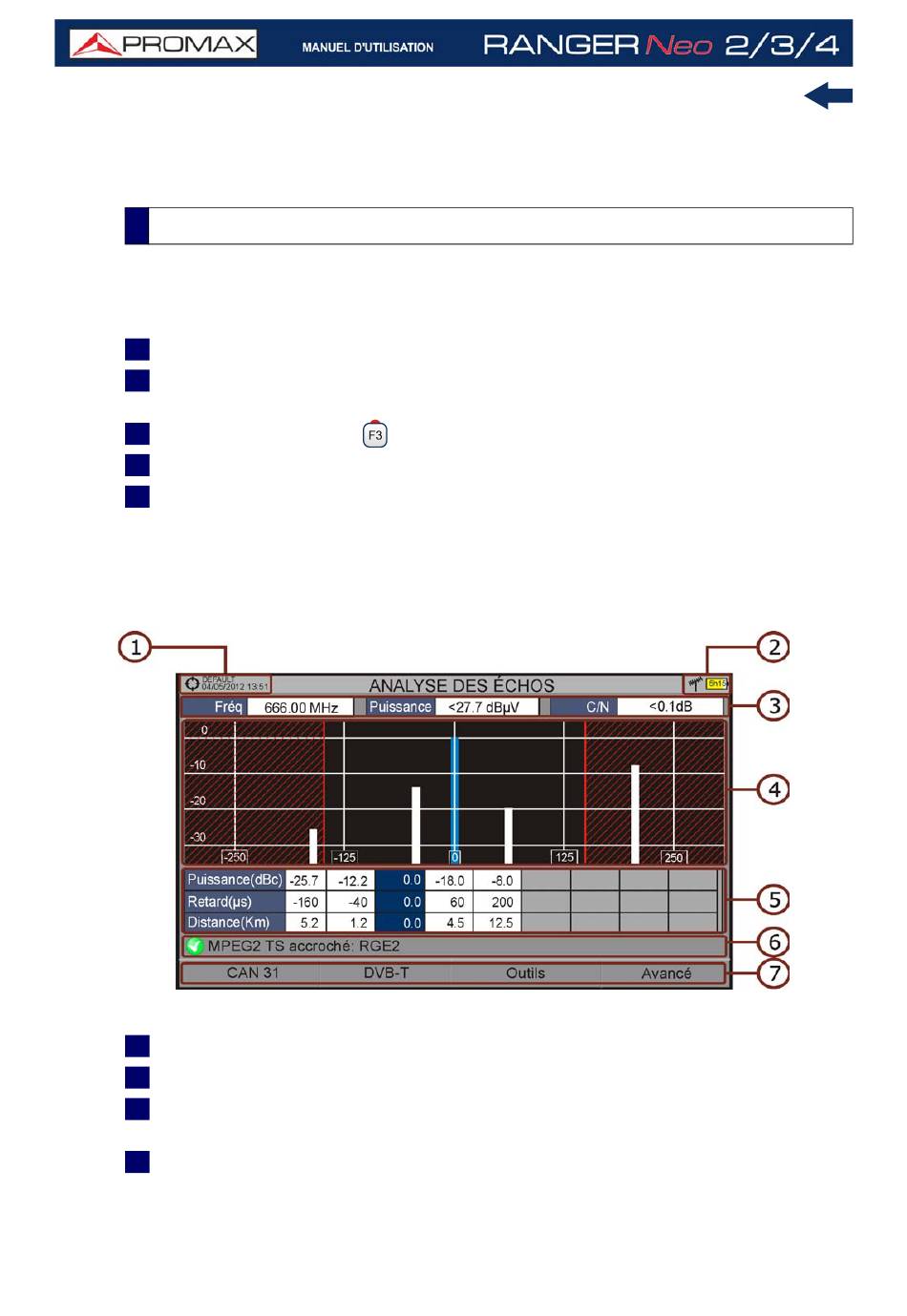

Description de l'Écran
►
1 Chantier en cours; date et heure.
2 Bande de fréquences; Niveau de batterie.
3 Données du signal: Fréquence, Puissance et C/N et Cell ID (permet
d'identifier l'émetteur principal du signal, si disponible).
4 Graphique d'Analyse des échos. La fenêtre affiche la représentation
graphique des échos. L'axe horizontal correspond au retard de réception de
l'écho par rapport au chemin principal (le signal le plus puissant). L'axe
