2 Dans le même menu Réglages, sélectionnez la bande terrestre (pour des
liaisons optiques) ou satellite (pour les LNB optiques). Dans le cas d'un signal
satellite
manuellement la bande (basse/haute) et la polarité (verticale/horizontale).
Dans le cas d'un signal satellite et de syntonisation par canal, les valeurs de
bande et polarité seront ceux définis pour ce canal dans le plan de fréquence
(consultez le chapitre Menu de Paramètres Satellite pour plus de détails).
3 Sélectionnez l'option Module Optique et cliquez sur le joystick.
4 Une fenêtre s'affiche avec un menu dépliant qui permet d'activer le module
optique pour le configurer.
5 Sélectionnez On.
6 Sur l'angle supérieur droit de l'écran apparaît l'icône OPT qui indique s'il y a
une alimentation externe.

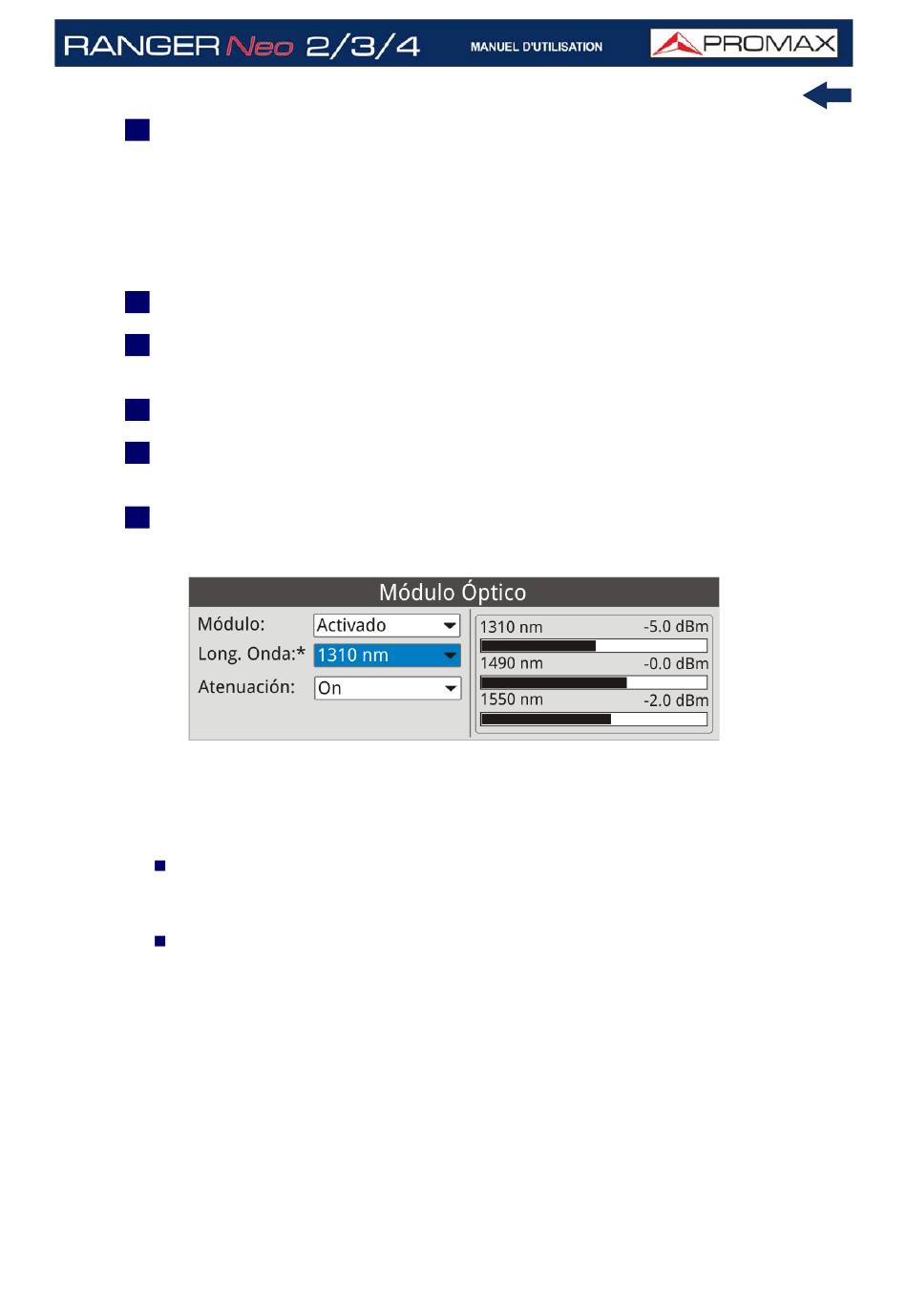

7 La fenêtre de configuration des paramètres du module est la suivante.
Sur le côté droit on peut lire les niveaux de puissance mesurés sur chacune des
longueurs d'onde. On peut également modifier les paramètres suivants:
Longueur d'onde: Permet de sélectionner la longueur d'onde qui sera
utilisée par le convertisseur optique/RF. Les trois options disponibles
sont : 1310, 1490 et 1550 nm.
Atténuateur: Le mesureur permet d'activer (ON) ou désactiver (OFF) un
atténuateur. Cet atténuateur permet d'atténuer de 15dB le signal RF
obtenu à la sortie du convertisseur. Le choix d'activer ou pas l'atténuateur
dépendra du type d'installation et de la puissance RF (index de
modulation).
