Deltabar S PMD75, FMD77, FMD78
Raccords process FMD78
avec séparateur
Bride
Matériau Diamètre Pression
nominal nominale
DN 50 PN 16-400
DN 80 PN 16-400
DN 100 PN 16-400
AISI 316L [in] [lb/sq.in]
2 150-2500
3 150-2500
4 150-2500
1) Agrément CSA : Configurateur de produit, caractéristique de commande "Agrément"
2) La pression nominale indiquée est valable pour le séparateur. La pression maximale pour l' a ppareil de mesure dépend de l' é lément le moins
résistant à la pression parmi les composants sélectionnés→  39.
3) Configurateur de produit, caractéristique de commande "Raccord process, HP/ HP+LP :"
4) Configurateur de produit, caractéristique de commande "Autre raccord process côté basse pression :"
Endress+Hauser
• Les schémas suivants illustrent le principe de fonctionnement du système. En d' a utres termes,
les dimensions d' u n séparateur fourni peuvent différer des dimensions indiquées dans ce
document.
• En cas d' u tilisation d' h uiles haute température, la construction peut fortement différer.
• Tenir compte du chapitre "Instructions de planification des systèmes de séparateur"→  84
• Pous plus d' i nformations, veuillez contacter votre agence Endress+Hauser.

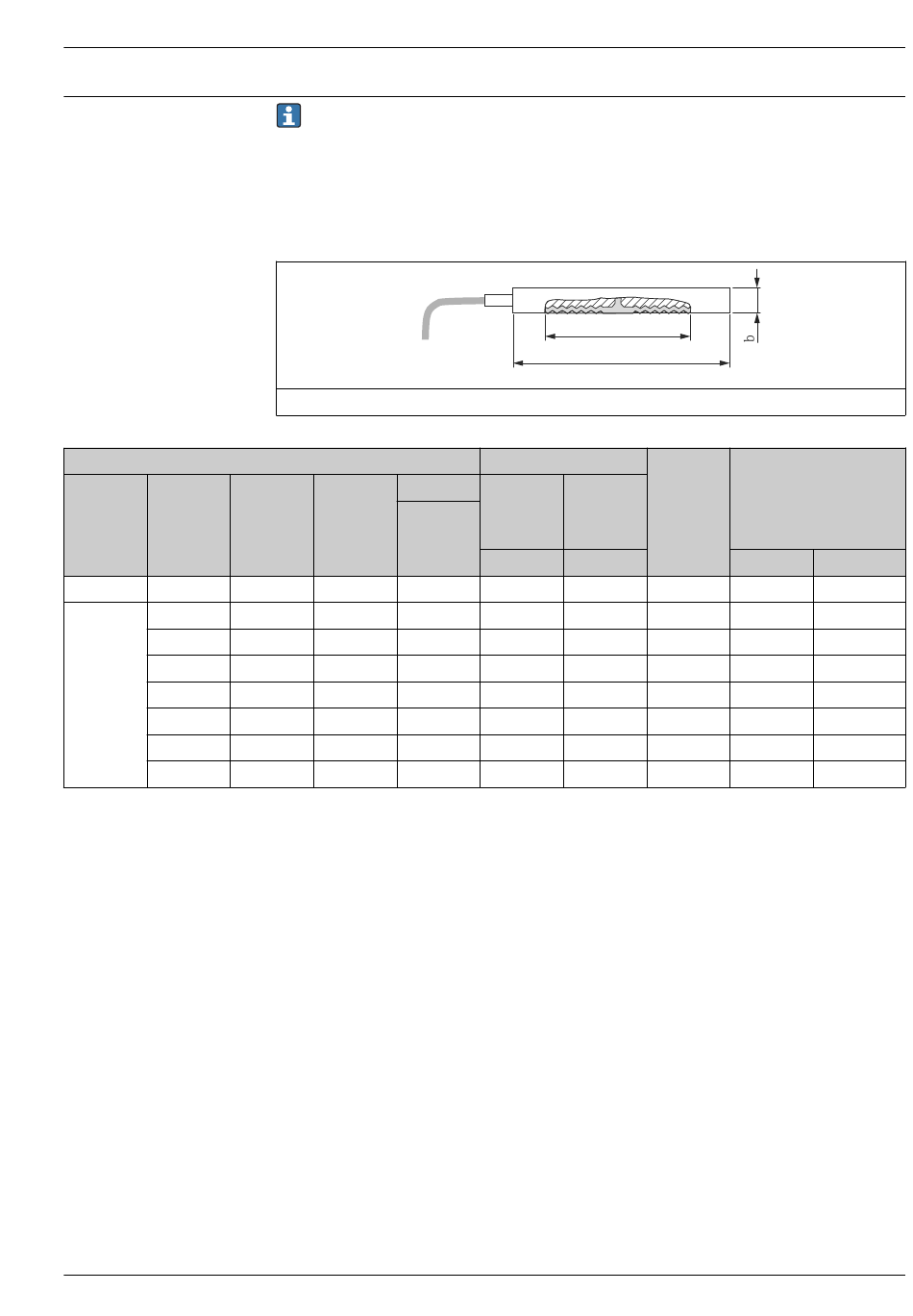

Structure de la cellule du séparateur
Unité de mesure mm (in)
D Epaisseur
2)
b
[mm] [mm]
102 20
138 20
162 20
[in (mm)] [in (mm)]
4,01 (102) 0,79 (20)
5,35 (136) 0,79 (20)
6,22 (158) 0,79 (20)
d
M
D
Séparateur Agrément
)
Diamètre Poids des
max. de la deux
membrane séparateurs
de process
2
d [kg (lb)]
M
[mm]
59 2,6 (5.73) -
89 4,6 (10.14) -
89 6,2 (13.67) -
[in (mm)]
2,32 (59) 2,6 (5.73) CRN
3,50 (89) 4,6 (10.14) CRN
3,50 (89) 6,2 (13.67) CRN
A0021635
1
Option
3) 4)
HP LP
UF UL
UH UM
UJ UN
VF UP
VH UR
VJ uS
