Cerabar PMP11, PMP21
Raccords process avec
membrane de process
métallique interne
Pos. Appareil Description
A PMP11 ASME ¼" MNPT, perçage 3 mm (0,12 in)
PMP21
B PMP11 ASME ½" MNPT, ¼" FNPT (femelle)
PMP21
C PMP11 ASME ½" MNPT, perçage 11,4 mm (0,45 in)
PMP21
1) Configurateur de produit, caractéristique de commande "Raccord process"
Endress+Hauser

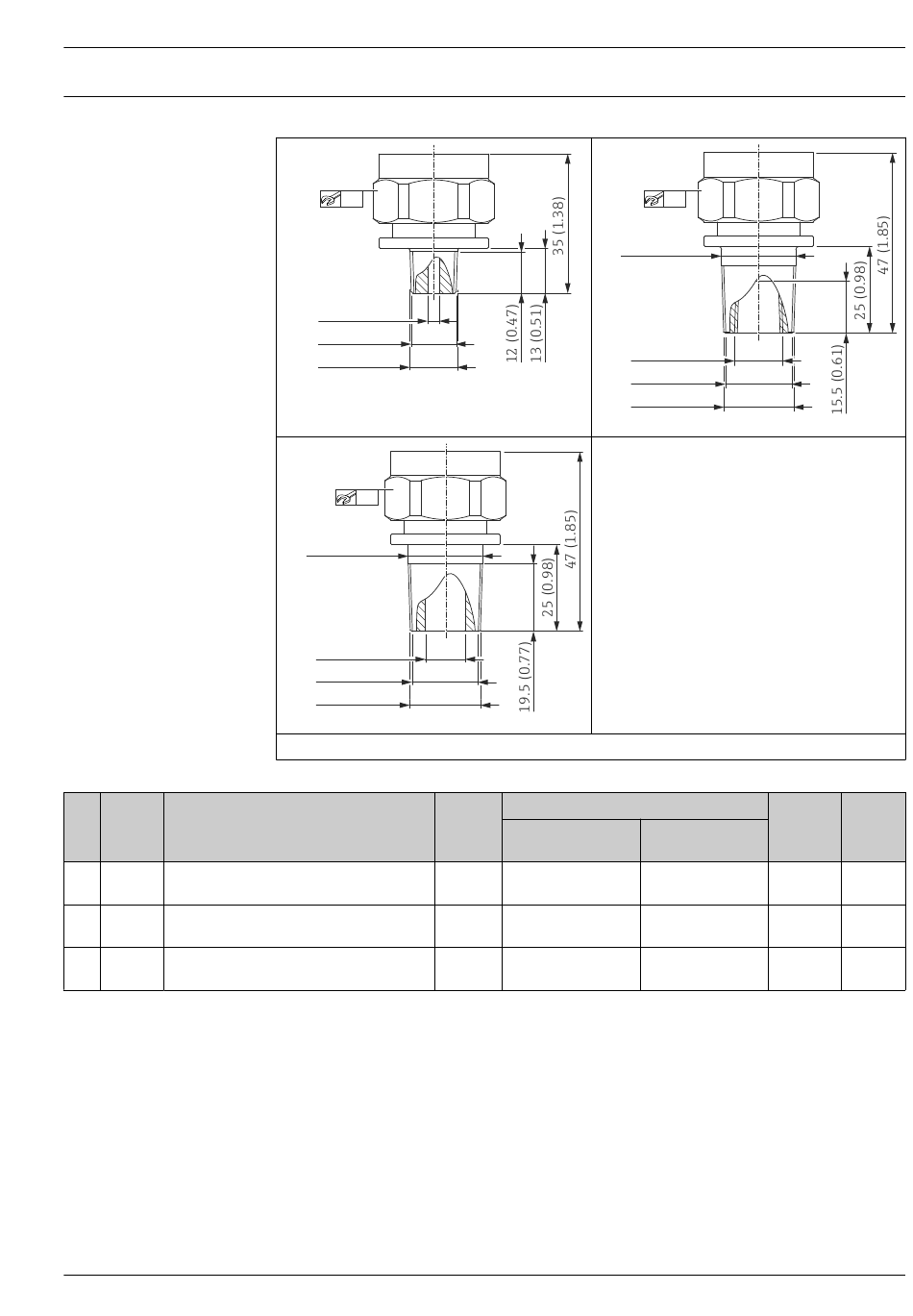

Filetage ASME
A
32
ø3 (0.12)
NPT ¼"
ø13.7 (0.54)
C
32
ø21.4 (0.84)
ø11.4 (0.45)
ø17.3 (0.68)
NPT ½"-14
Unité de mesure mm (in)
Matériau Poids kg (lbs)
316L
316L
316L
B
32
ø21.4 (0.84)
NPT ¼"-14
ø17.3 (0.68)
A0021965
NPT ½"-18
A0021966
Valeur nominale Valeur nominale
à 100 bar (1 500 psi) 400 bar (6 000 psi)
0,200 (0.44) 0,240 (0.53)
0,230 (0.51) 0,260 (0.57)
0,230 (0.51) 0,270 (0.60)
A0021964
1)
Agrément Option
CRN VUJ
CRN VXJ
CRN VWJ
