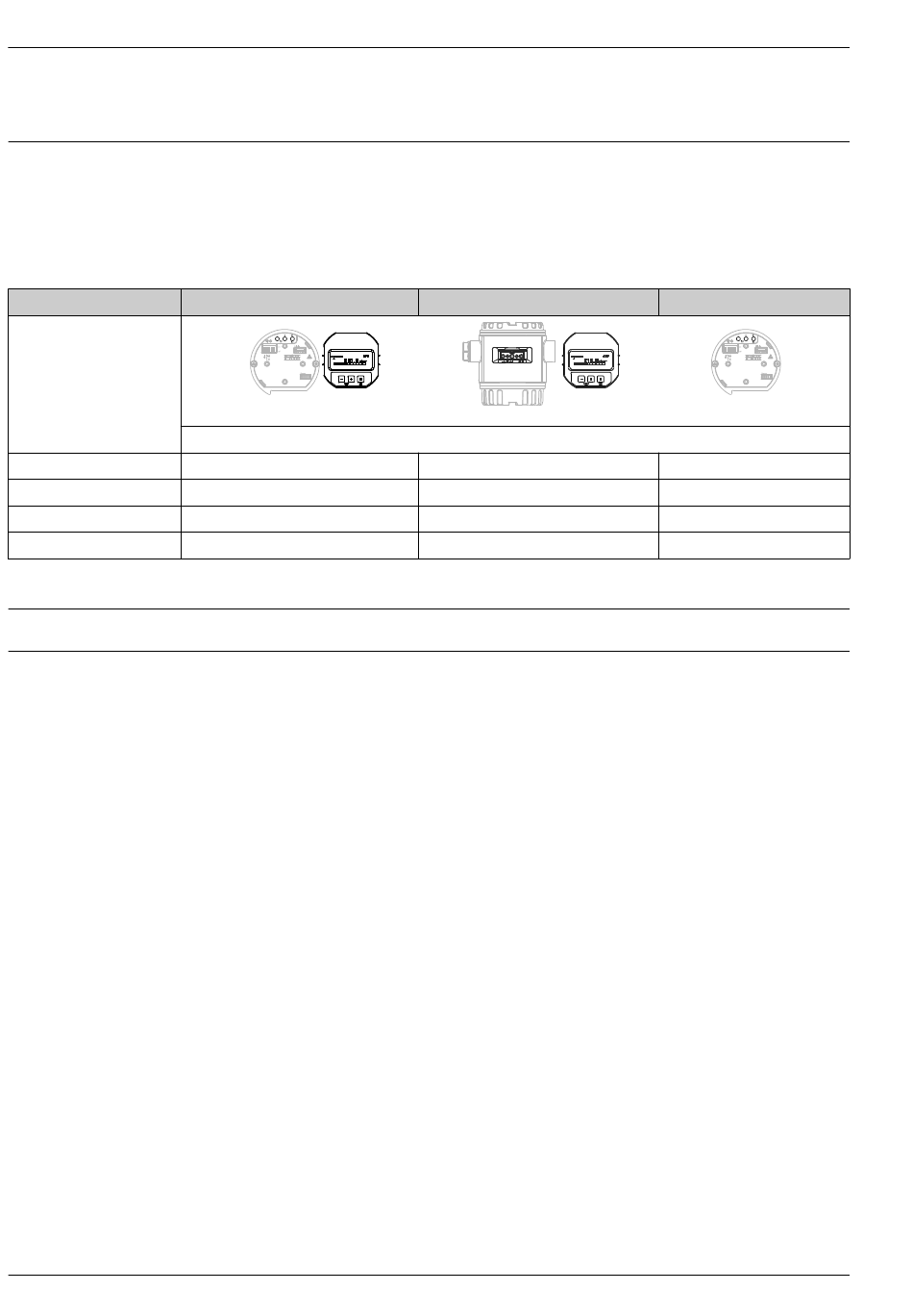

Signal de sortie

Sortie

4 à 20mA HART
4 à 20mA HART, Li=0
PROFIBUS PA
FOUNDATION Fieldbus
1) Configurateur de produit, caractéristique de commande "Affichage, configuration : "
Gamme de signal 4 à 20 mA
Signal de défaut
12
Sortie
• 4 à 20 mA avec protocole de communication numérique superposé HART, 2 fils
• Signal de communication numérique PROFIBUS PA (Profile 3.0), 2 fils
– Codage des signaux : Manchester Bus Powered (MBP) : Manchester II
– Vitesse de transmission : mode tension 31,25 KBit/s
• Signal de communication numérique FOUNDATION Fieldbus, 2 fils
– Codage des signaux : Manchester Bus Powered (MBP) : Manchester II
– Vitesse de transmission : mode tension 31,25 KBit/s
Interne + LCD
Display
on
off
R
HART
FIELD COMMUNICATION PROTOCOL
Sensor
–
+ E
B
E
N
Q
3,8...20,5 mA
Selon NAMUR NE43
4 à 20 mA HART
• Alarme max. : peut être réglée entre 21 à 23 mA (réglage par défaut : 22 mA)
• Maintien mesure : dernière valeur mesurée est maintenue
• Alarme min. : 3,6 mA
PROFIBUS PA
Peut être réglé dans le bloc Analog Input.
Sélection
• Last Valid Out Value (réglage par défaut)
• Fail Safe Value
• Status bad
FOUNDATION Fieldbus
Peut être réglé dans le bloc Analog Input.
Sélection
• Last Good Value
• Fail Safe Value (réglage par défaut)
• Wrong Value
Deltabar S PMD75, FMD77, FMD78
Externe + LCD
–
+ E
1)
Option
A
D
M
P
Interne
Display
on
off
R
HART
FIELD COMMUNICATION PROTOCOL
Sensor
A0021280
C
F
O
R
