Ratio Volts/Hertz

Le multimètre peut afficher le ratio de la tension et de la
fréquence d´un signal CA. Voir la Figure 6.
Lorsque le multimètre est réglé sur la fonction Volts/Hz, la
gamme de tension passe en mode manuel. Si la tension
atteint une valeur sortant de cette gamme, le multimètre
affiche
. Si la tension chute à un niveau inférieur à 5 % de la
OL
gamme, la valeur illustrée sur l´affichage peut être invalide.

Filtre passe-bas

Les mesures CA reposent sur un filtre passe-bas CA (). Ce
filtre bloque les tensions indésirables au-dessus de 1 kHz.
Voir la Figure 5. Les tensions de fréquence inférieure sont
transmises avec une précision réduite pour les mesures en
dessous de 1 kHz. Le filtre passe-bas améliore les
performances de mesure sur les signaux sinusoïdaux
composites qui sont normalement générés par les onduleurs
et les variateurs de vitesse à fréquence variable.
1 kHz
100 Hz

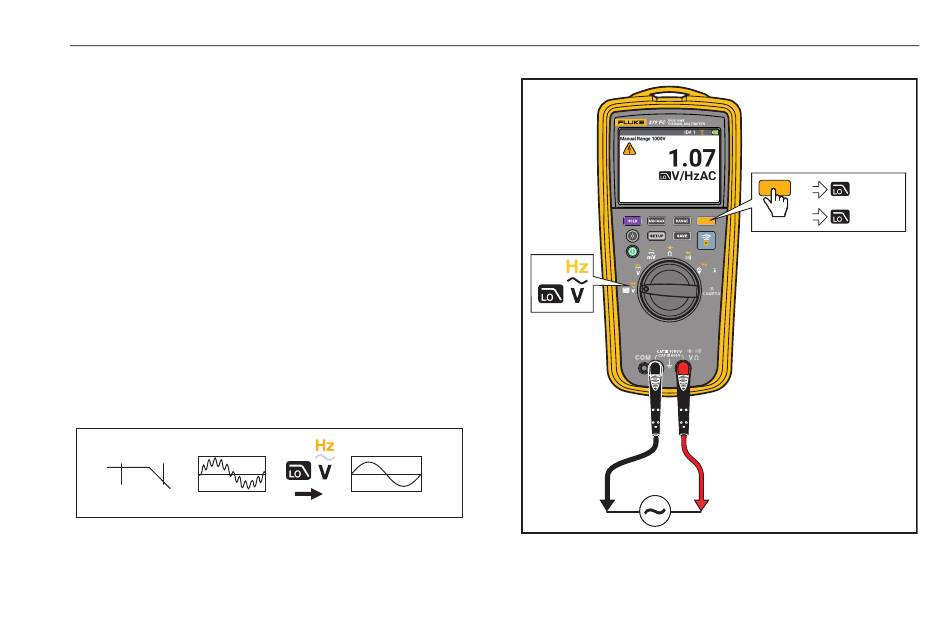

Figure 5. Filtre passe-bas
True-rms Thermal Multimeter
Mesures de base
x1
x2
iFlex
Figure 6. Ratio Volts/Hertz
HzAC
V/HzAC
19
