Sorties
O1 Sortie Open Collector 1. Programmée par défaut
comme Anti-Sabotage du module. La sortie est active en
cas de sabotage du module.
O2 Sortie Open Collector 2. Programmée par défaut
comme Anomalie Niveau de pile insuffisant du module.
La sortie est active lorsque le temps, programmé à partir
du moment où la pile ne fournit plus d'énergie ou la
tension ne respecte pas les valeurs indiquées dans les
spécifications techniques.
O3 Sortie Open Collector O3. Programmée par défaut
comme Anomalie Absence Réseau 230V du module. La
sortie est active lorsque le temps programmé à partir
du moment où le réseau n'a plus fourni d'énergie s'est
écoulé.
O4 Sortie Open Collector O4. Programmée par défaut
pour signaler la panne de l'unité d'alimentation ou des
sorties d'alimentation. La sortie est active lorsque l'unité
d'alimentation ou les sorties d'alimentation V+bus,
VAUX1 ou VAUX2 sont en panne.
Interprétation des leds
DL1
Clignotement lent : aucun transfert de données sur le
bus à la vitesse définie avec le dip-switch.
Clignote rapidement : transfert de données sur le bus
en cours.
DL2
Éteint : la périphérique est en train de communiquer
correctement.
Clignote très lentement : (3 secondes environ) aucun
paquet de données sur le bus.
DL3
Allumé : indique qu'une des sorties Open Collector est
en phase de protection à cause d'un court-circuit.
Connecteur unités d'alimentation
CN1
Connecteur alimentation ext. 230V - 50Hz
CN2
Connecteur pile
Programmation Art. PCBPSU
Adressage
L'adresse du dispositif doit être univoque et peut être
programmée uniquement à travers un dip-switch.
N°
DIP1
DIP2
1
OFF
OFF
2
ON
OFF
3
OFF
ON
4
ON
ON
5
OFF
OFF
6
ON
OFF
7
OFF
ON
8
ON
ON
DIP3
DIP4
DIP5
OFF
OFF
OFF
OFF
non
utilisés
ON
ON
ON
ON
Cavaliers de configuration
JP1
terminaison en sortie RS485*
JP2
terminaison en entrée RS485*
*
Ne pas oublier de toujours insérer la résistance de
terminaison entre A et B de la connexion 485 (à l'aide
des cavaliers prévus à cet effet) aux deux extrémités
de la ligne bus principale.

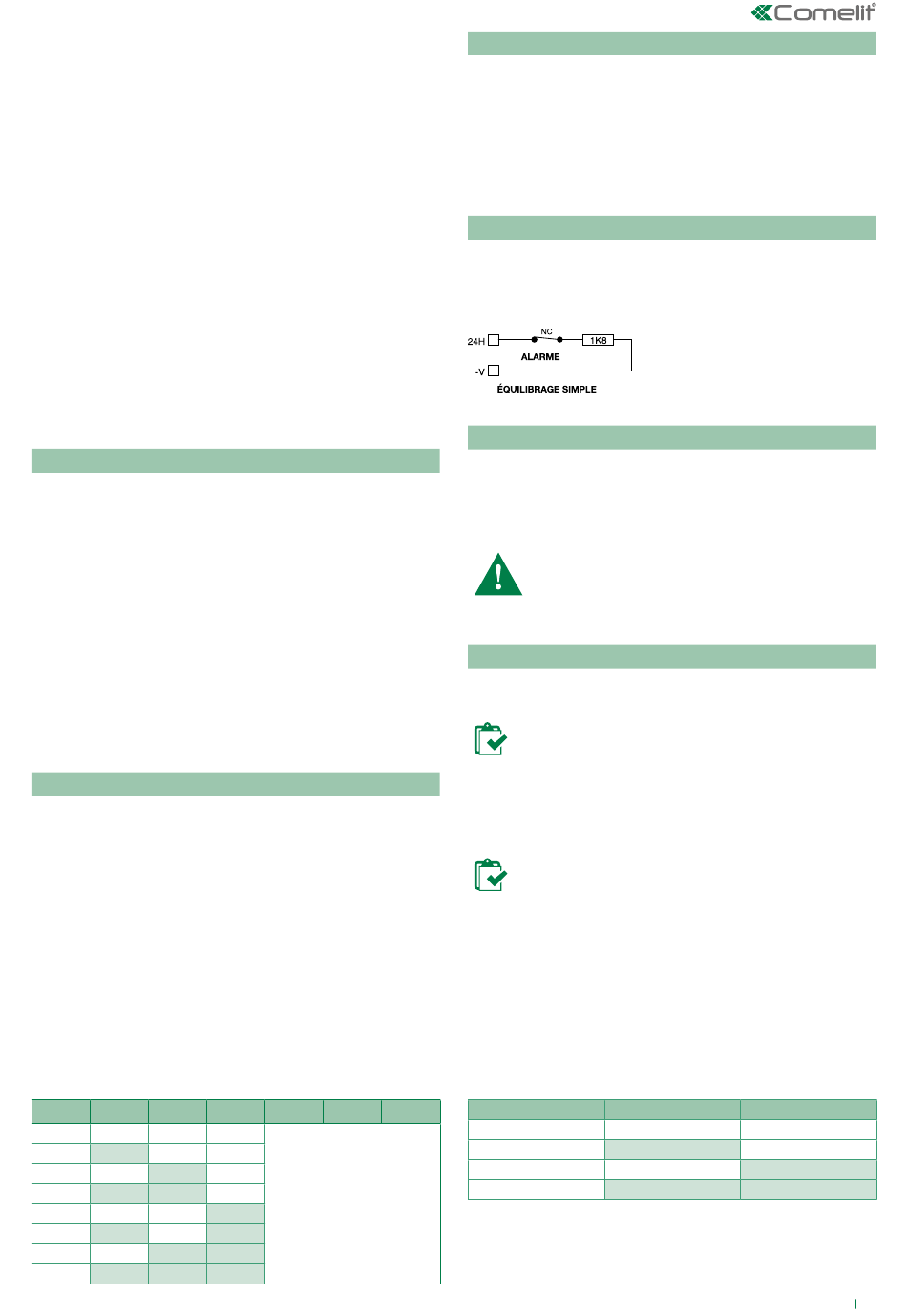

Connexion antivandalisme
Le contact Tamper de la borne 24H doit être configuré en
connexion simple équilibrée.
Nécessite une résistance de 1,8KΩ installée en série au
contact.
Connexion borne de référence V-
Le bus RS485 d'entrée (bus IN) est électriquement isolé du
reste de la carte. Par conséquent, la borne V- en entrée devra
être reliée exclusivement au bus vers la centrale.
Ne pas connecter la borne V- du bus
d'entrée aux autres V- présentes et ne pas
l'utiliser comme référence pour les tensions
d'alimentation de sortie. Ceci pourrait
provoquer des dysfonctionnements ou
endommager les dispositifs utilisés.
Connexion à la terre
Pour que l'installation soit conforme aux
normes, relier la borne de terre à la mise à la
terre de l'installation en passant à travers la
prise de terre d'alimentation par le biais du
câble jaune/vert fourni avec les boîtiers du
dispositif.
Pour garantir la certification de l'installation,
l'alimentation doit être enfermée dans des
boîtiers protégés par des microrupteurs
anti-ouverture ou logée dans le boîtier de la
centrale. L'entrée 24h doit être connectée à
une ligne équilibrée et à une ligne d'entrée du
système Vedo.
Réglage de la vitesse de la carte sur le bus
Pour mémoire, la vitesse standard du bus des centrales Vedo
est de 38400 bauds.
BAUD
DIP6
9600
38400 (default)
57600
115200
DIP7
DIP8
OFF
OFF
ON
OFF
OFF
ON
ON
ON
5
