Description
Ce dispositif permet d'amplifier les installations de la série Vedo en fournissant:
•
Une nouvelle branche au bus données RS485 électriquement isolée, avec sa sortie d'alimentation.
•
2 sorties d'alimentation auxiliaires.
•
4 sorties open collector de signalisation.
•
Une borne pour contact antivandalisme.

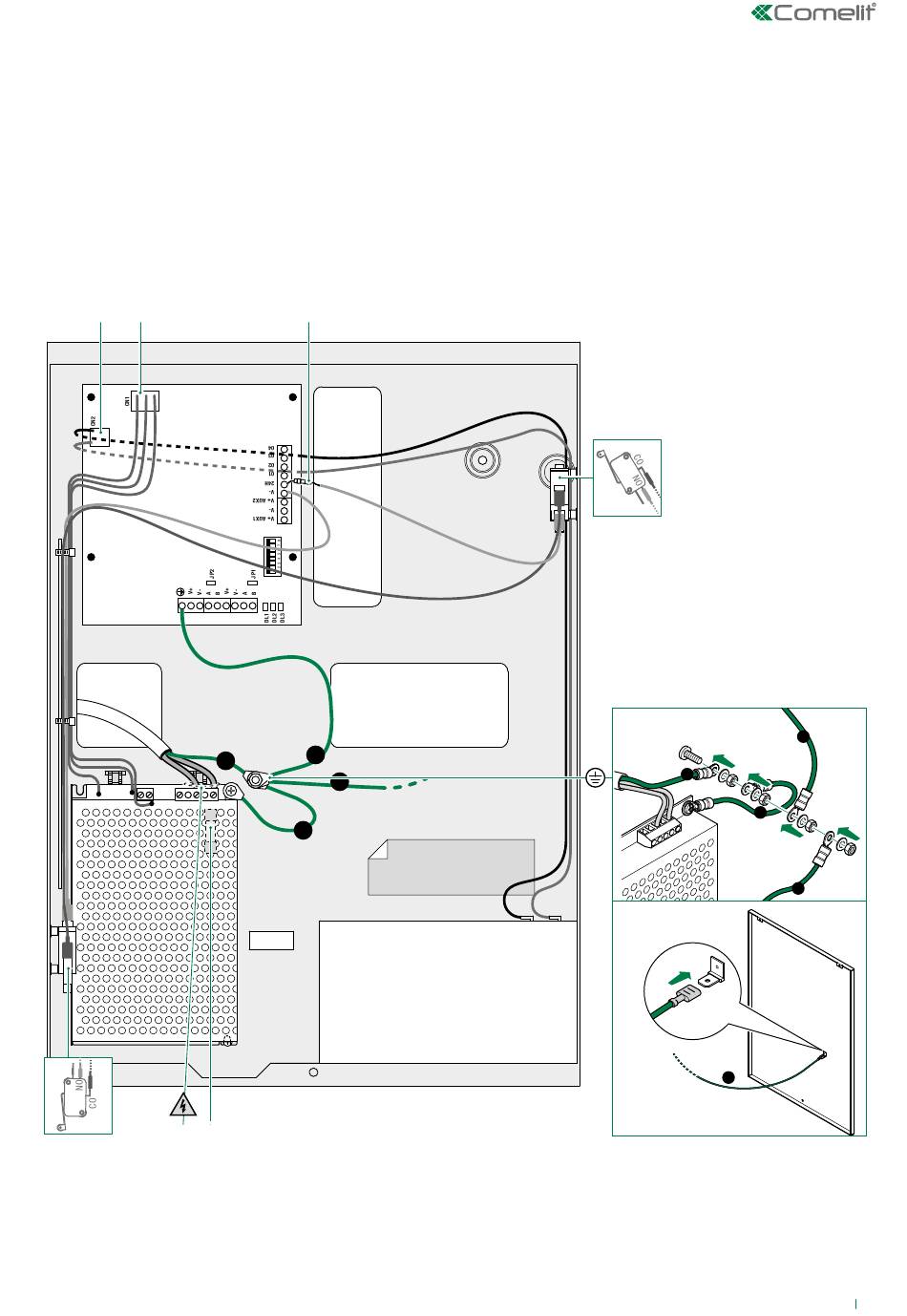

Identification des parties et séparation des circuits
1
2
A
B
4
7
1. Connecteur pile
2. Connecteur alimentation
3. Résistance d'équilibrage
4. Connecteurs tamper
5. Connexion à la terre conforme à EN60950.
3
C
A
D
B
C
6
4
5
6. Fusible interne 250V~ T2.5A (pour PSU50)
7. Câbles haute tension
A. Carte de gestion des alimentations (PCBPSU)
B. Alimentateur PSU50
C. Pile Art. 30076003 / Art. 30076004.
C
1
2
A
B
4
3
D
D
3
