4 Raccordement électrique
4.4 Câbles adaptés

4.4.1 Interface LON

4.4.2 Autres raccordements

1–26
Blindage

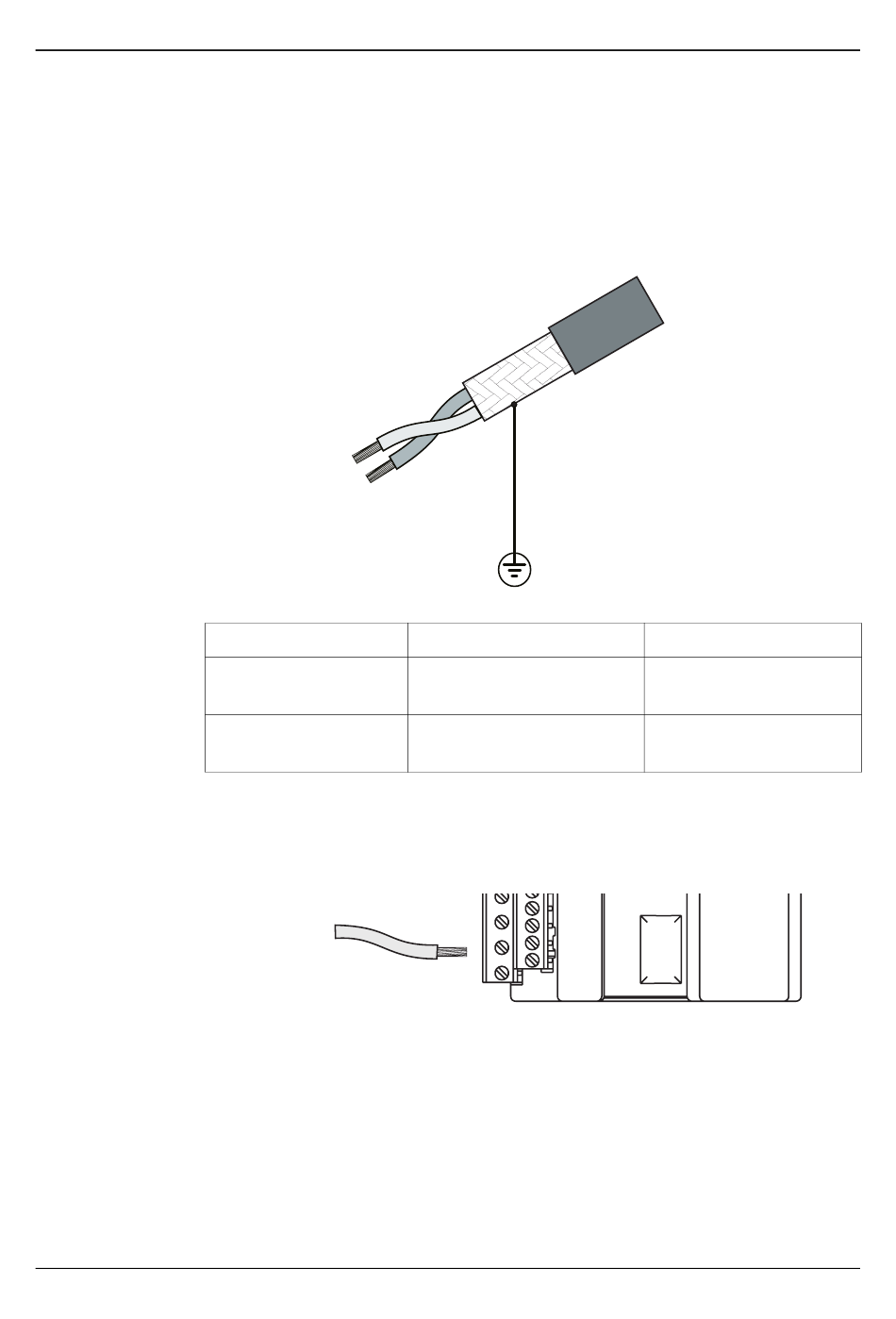

Un câble 2 fils torsadé et blindé est utilisé comme câble de jonction (Twisted Pair), voir
schéma ci-dessous.
En cas de blindage, une résistance doit éviter qu'il ne se charge statiquement.
Structure
ligne
anneau/étoile/mixte
Un fil multibrins ordinaire en cuivre de 1,5 mm² de section convient pour raccorder
capteurs, tension d'alimentation et entrées logiques sur les borniers à vis.
coupe en travers de ligne
2
1,4 mm (AWG 16)
2
0,34mm (AWG 22)
2
1,3 mm (AWG 16)
2
0,34mm (AWG 22)
3.00/Manuel de référence JUMO mTRON
longueur de ligne (max.)
2700m
1400m
500m
400m
