4.2
Raccordement au réseau
LON

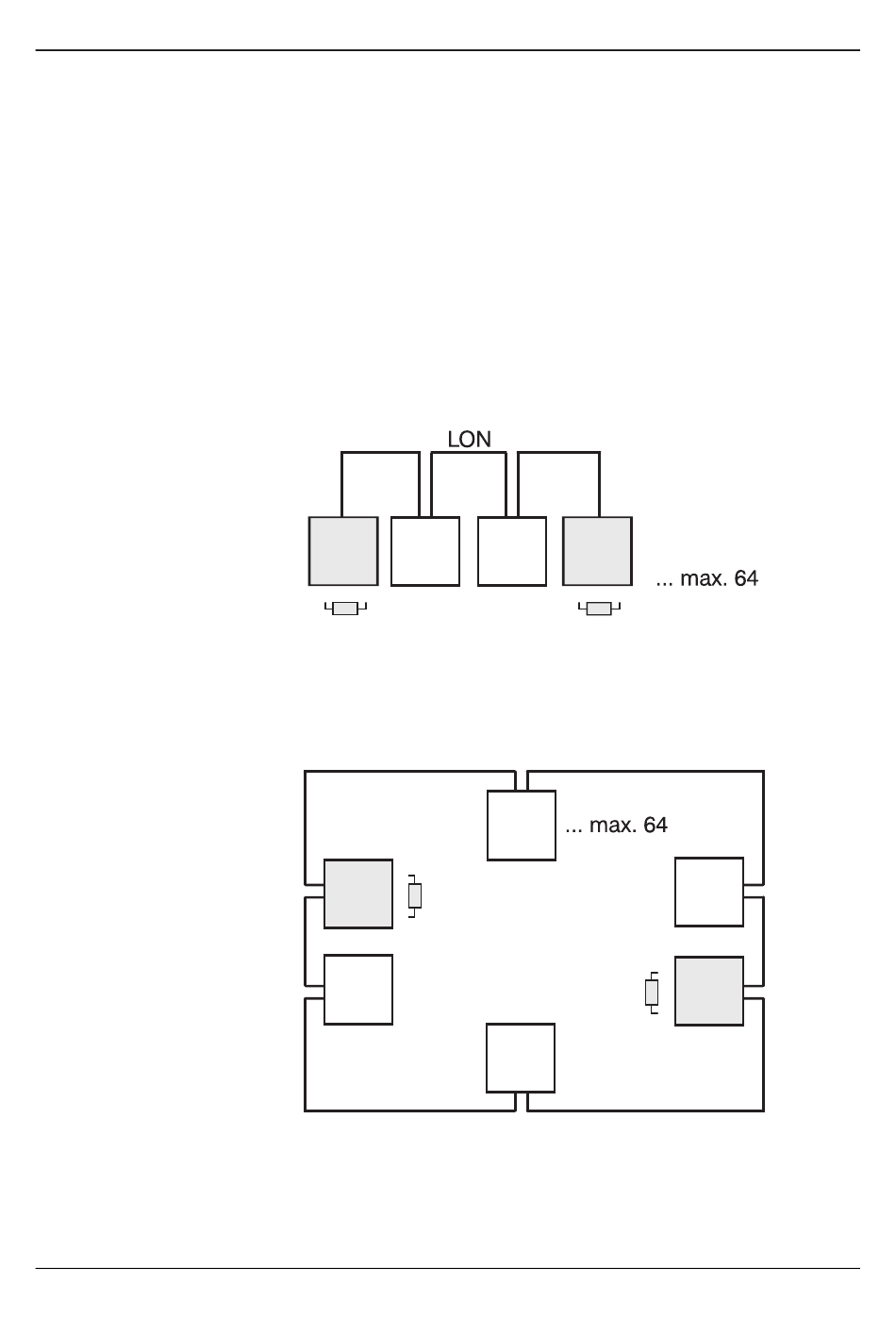

Structure
des lignes
Structure
en anneau
3.00/Manuel de référence JUMO mTRON
Il s'agit, pour le système d'automatisation JUMO mTRON, du concept de réseau avec
bus de terrain LON (Local Operating Network).
Un Neuron chip est intégré dans chaque module autonome du système d'automatisa-
tion JUMO mTRON. Le coeur de chaque Neuron chip est formé de 3 processeurs in-
tégrés (CPU), auxquels sont affectés des tâches bien précises. Les 7 couches du mo-
dèle OSI sont disponibles sur le Neuron chip grâce à la technologie LON. Grâce à ce
concept, on parvient à l'aide des 3 processeurs à une répartition claire des tâches de
communication et d'application.
Un câble torsadé 2 fils est utilisé comme ligne de transmission (Twisted Pair) dans le
système d'automatisation JUMO mTRON. Des structures en ligne, en anneau, en étoi-
le ou mixtes sont possibles pour le câblage (Free Topologie):
Les modules de début et de fin sont équipés d'une résistance de fin de ligne qui est
activée sur le module par un commutateur. Pour une vitesse de transmission de
78Kbit/s, le réseau peut s'étendre à max. 2700mètres.
Avec cette forme de câblage, le réseau fonctionne même en cas de coupure. Les ré-
sistances de fin de ligne de 2 modules doivent être activées avec le commutateur si-
tué en façade. Pour une vitesse de transmission de 78Kbit/s, la distance maximale du
réseau est de 500m.
4 Raccordement électrique
1–23
