3.2. Installation du contrôleur sur un panneau
Fixez le contrôleur sur le panneau avec deux supports à vis comme
sur la figure 1. Le trou du panneau doit mesurer 45
+0.6
x 45
+0.6
.
L'épaisseur du matériau du panneau ne doit pas dépasser 15 mm.

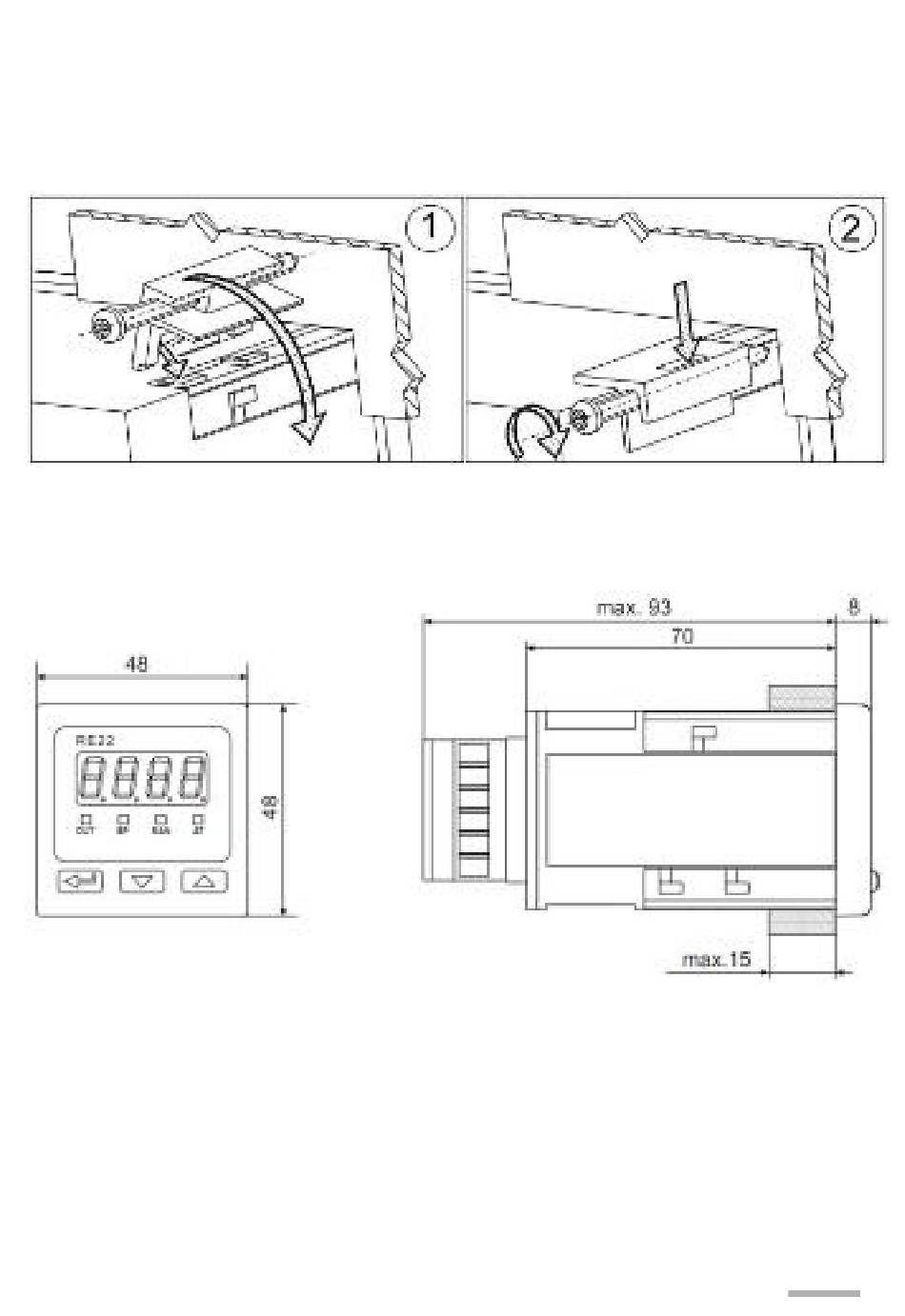

Fig.1. Fixation du contrôleur
Les dimensions générales du contrôleur se présentent dans la fig. 2.
Fig.2. Vue des réglettes de connexion du contrôleur
