Table des Matières
Manuels Connexes pour PCE Instruments RGB
Sommaire des Matières pour PCE Instruments RGB

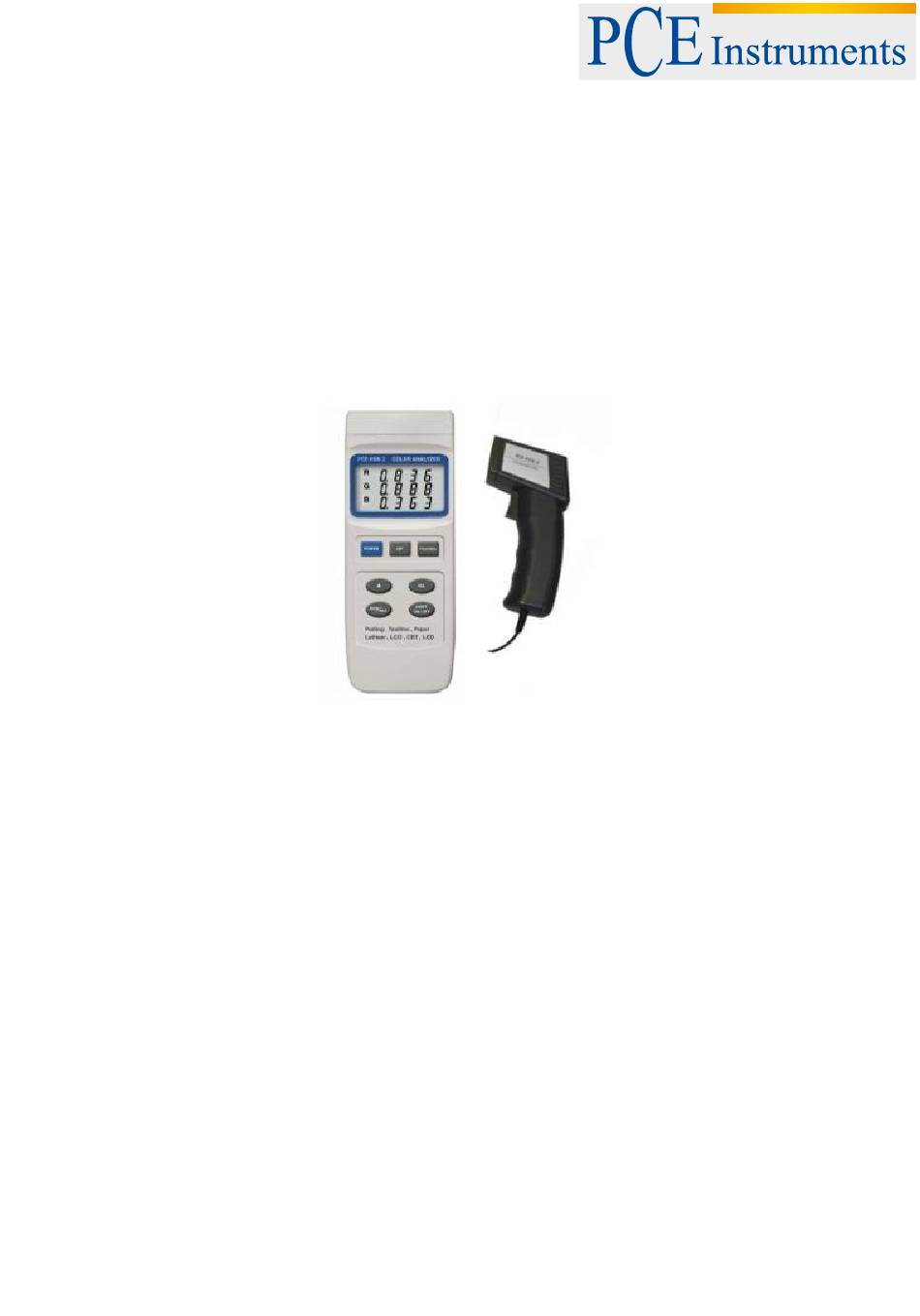

- Page 1 PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Téléphone: +33 (0) 972 3537 17 Numéro de fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-instruments.com/french Notice d’emploi Colorimètre PCE-RGB...
-
Page 2: Table Des Matières
4.3 Touche d’échantillonnage (Mesureur) 4.4 Touche de fonctions 4.5 Touche CAL (calibrage) 4.6 Touche REL (Relative) 4.7 Touche pour les zones chromatiques RGB/HSL 4.8 Touche pour allumer/éteindre la lumière 4.9 Port de sortie 4.10 Port de connexion pour l’interface RS-232 4.11 Port de connexion para l’adaptateur DC 9V... -
Page 3: Caractéristiques
* Fonction relative, vous pourrez comparer d’une façon très simple la valeur de la couleur de deux mesures différentes. * Le colorimètre PCE-RGB 2 a été principalement conçu pour effectuer des mesures de surfaces non lumineuses, comme par exemple, tissues, papier, cuir, matériels peints… Il s’agit de l’outil idéal pour un contrôle de qualité et pour être utilisé... -
Page 4: Touche D'allumage
Touche TEST (test) Touche Touche CAL (pour le calibrage) Touche REL (pour mesures relatives) Touche RGB/HSL (pour valeurs RGB ou HSL) Touche d’allumage ou éteinte * Pour des mesures de surface non lumineuses, maintenez la lumière allumée. * Pour des mesures de surfaces lumineuses, maintenez la lumière éteinte. -
Page 5: Touche D'échantillonnage (Mesureur)
4-5 Touche de fonctions 4-6 Touche CAL (calibrage) 4-6 Touche REL (mesure relative) 4-7 Touche RGB / HSL 4-8 Touche d’allumage / éteinte de lumière de diodes (selon surfaces) 4-9 Port de sortie 4-10 Port de connexion pour l’interface RS-232... -
Page 6: Port De Connexion Para L'adaptateur Dc 9V
4-17 Manche de capteur 4-18 Prise du capteur 5. OPÉRATIONS 5.1 Mesures de surfaces non lumineuses Le colorimètre PCE-RGB 2 a été conçu surtout pour mesurer des surfaces non lumineuses comme par exemple papier, tissus, peintures, plastique, matériels peints… 1) Connectez le “capteur d’échantillonnage” (4-17) au “port de sortie” de l’indicateur (4-9). - Page 7 Zone chromatique H, S, L Si vous souhaitez obtenir les couleurs dans la zone chromatique H, S, L (ton chromatique, saturation et clarté), vous devez appuyez une fois sur la touche “RGB/HSL” (4-7) et les valeurs H, S, L apparaîtront sur l’écran.
-
Page 8: Mesure Relative
Si vous souhaitez obtenir les couleurs de la zone chromatique H, S, L (ton chromatique, saturation et clarté), vous devez appuyez une fois sur la “touche RGB/HSL” (4-7) et les valeurs H, S, L apparaîtront sur l’écran. Appuyez à nouveau sur la “touche RGB/HSL” et les valeurs R, G, B apparaîtront à nouveau sur l’écran. -
Page 9: Interface De Série Rs-232
Notice d’emploi 7. INTERFACE DE SÉRIE RS-232. Le colorimètre possède une interface de série RS-232 et un Terminal de 3.5 mm (4-10) pour pouvoir connecter le mesureur à un PC. Les données proportionnées peuvent s’utiliser pour des applications spécifiques de l’utilisateur. L’interface de série RS-232 est nécessaire si vous souhaitez voir les données de mesure dans votre PC. -
Page 10: Remplacement De La Batterie
Notice d’emploi Chaque un de ces chiffres indique le suivant: Terminaison de mot = 0D Lecture d’écran, D1 = LSD, D8 = MSN D1 & D8 Par exemple: Si la lecture de l’écran est 1234, alors D8 à D1 est: 00001234 Décimals (DP), de droite à... - Page 11 à nouveau la batterie. Sur ce lien vous aurez une vision de la technique de mesure: PCE Instruments est à votre disposition pour résoudre vos doutes ou vos questions sur calibrage Sur ce lien vous aurez une vision de la technique de mesure: http://www.pce-france.fr/instruments-de-mesure.htm...
