4. INSTALLATION DU DISPOSITIF
L'unité a été conçue et fabriquée pour assurer à l'utilisateur un niveau de sécurité et de résistance aux interférences produites
dans un environnement industriel typique. Pour profiter de tous les avantages de ces caractéristiques d'installation de l'unité,
cette installation doit être effectuée correctement et conformément aux réglementations locales.
- Lisez les requises basiques de sécurité dans la page 4 avant de commencer l'installation.
- Assurez-vous que la tension de réseau de la source d'alimentation correspond avec la tension
nominale établie dans l'étiquette d'identification de l'unité.
- La charge doit se correspondre avec les requises qui se trouvent dans la section Données techniques.
- Tous les travails d'installation doivent être effectués avec la source d'alimentation déconnectée.
- Vous devez assurer la protection des pinces d'alimentation contre des personnes non autorisées.
4.1 DÉBALLAGE
Après retirer l'unité de son emballage protecteur, vérifiez qu'il n'y a pas de dommages produits pendants son transport. Tout
dommage produit pendant le transport doit être immédiatement communiqué à l'entreprise de transports. De plus, notez le
numéro de série de l'unité de la carcasse et informez du dommage au fabricant.
4.2 MONTAGE
- L'unité a été conçue pour être montée à l'intérieur (panneau de contrôle, standard)
assurant la protection appropriée contre les vibrations électriques.
La carcasse métallique doit être connectée à terre respectant les régulations en vigueur.
- Déconnectez la source d'alimentation avant de commencer le montage.
- Vérifiez la connexion correcte des éléments avant d'allumer l'unité.
Pour monter l'unité, vous devez préparer un orifice de montage de 90,5 x 90,5 mm (Fig. 4.1). L'épaisseur du matériel duquel est
fait le panneau ne doit pas dépasser les 5 mm. Lorsque vous préparez l'orifice de montage, faites attention aux fentes
placés aux deux côtés de la carcasse (Fig. 4.1). Placez l'unité dans l'orifice de montage en l'insérant de le côté du panneau
frontal, en ensuite fixez-le utilisant les supports (Fig. 4.3). Les distances minimum entre les axes des orifices de montage– à
cause des conditions de fonctionnement mécaniques et thermiques- sont 115 mm x 115 mm (Fig.4.5).
Notice d'emploi

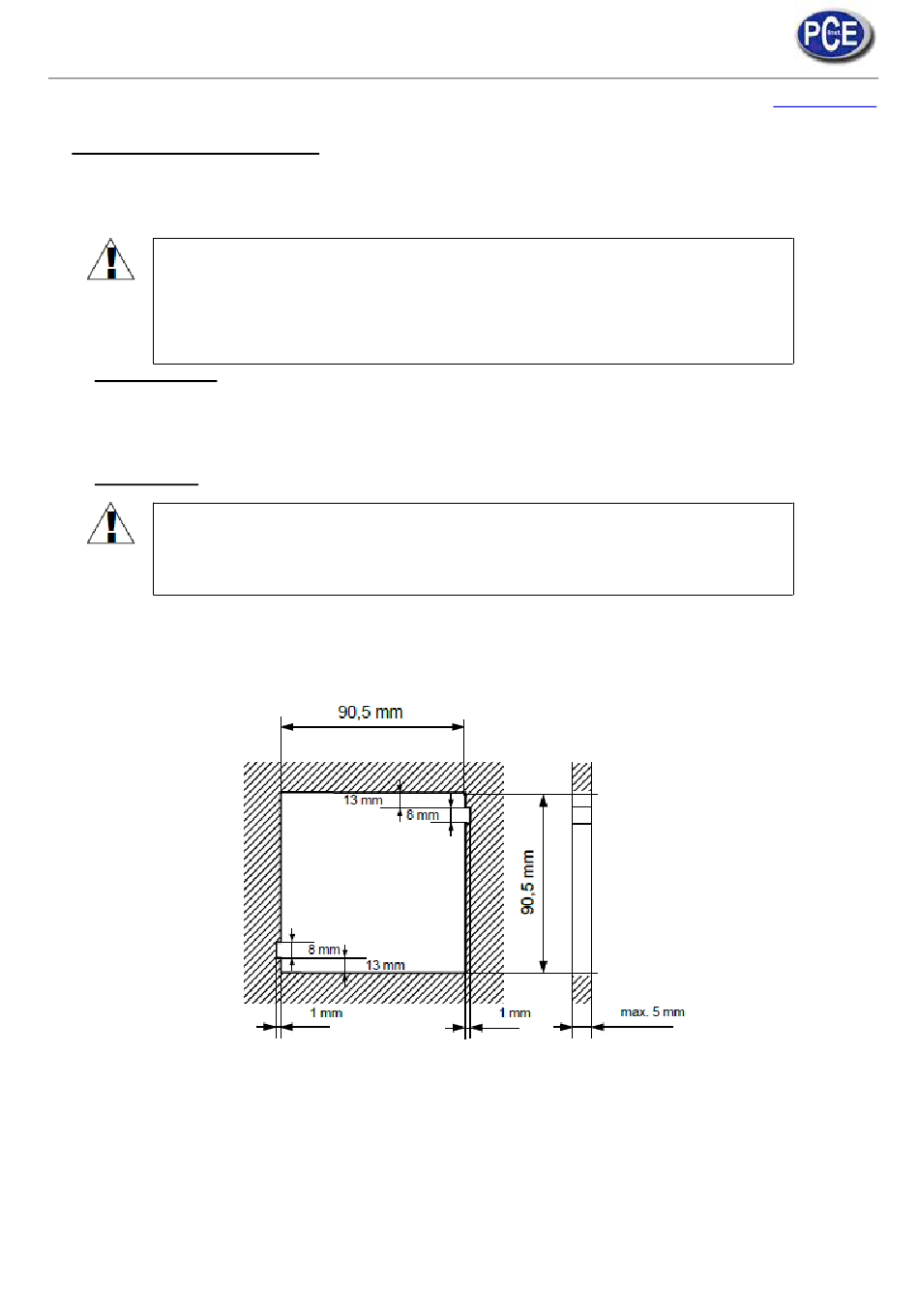

Fig. 4.1 Dimensions recommandées de l'orifice de montage
