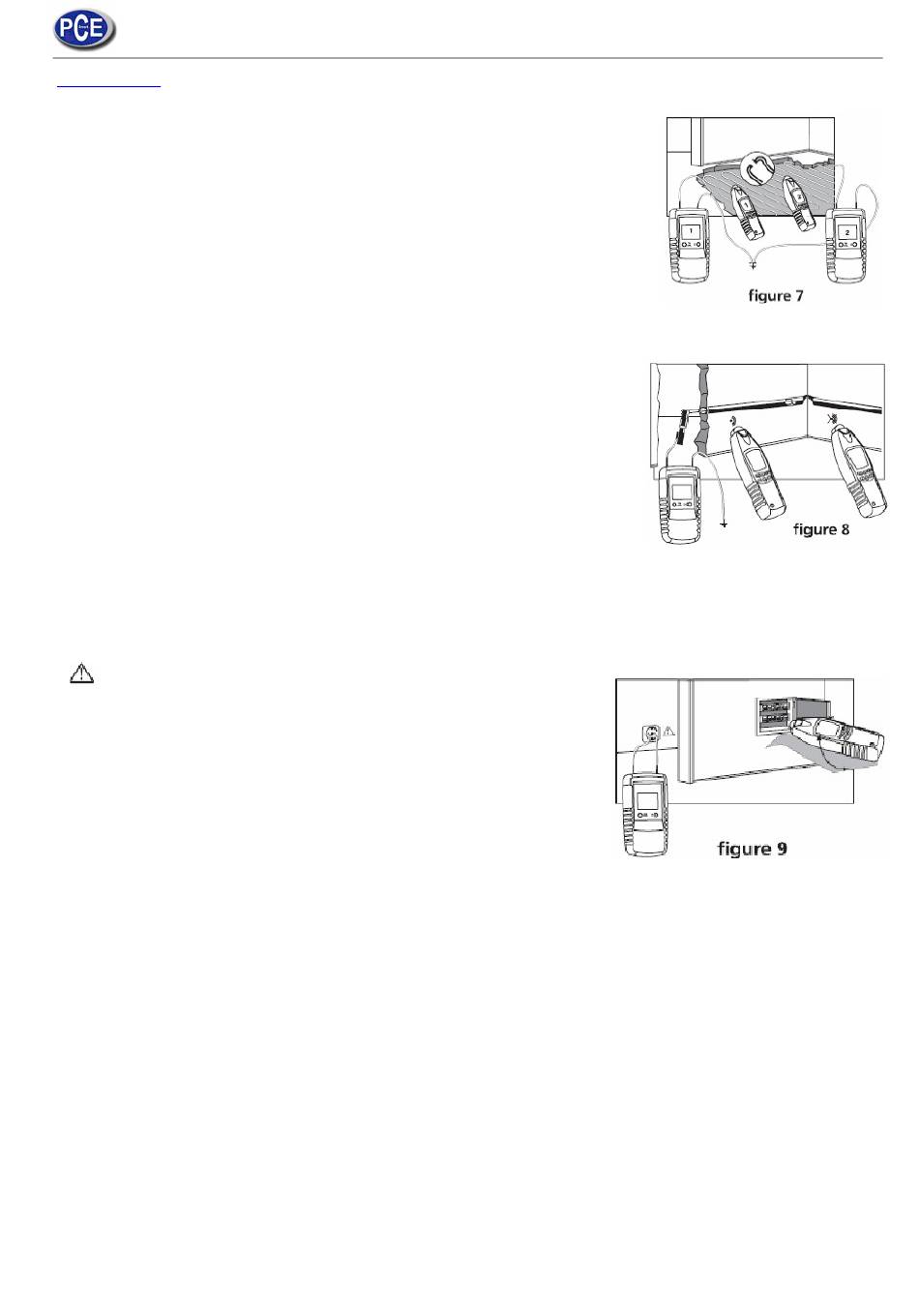

3.7. Détection d'erreur dans un sol radiant électrique (application d'un pôle)
Conditions de connexion:
Si vous localisez un câblage protégé sur les câbles du chauffage, il ne peut pas
exister aucune connexion à terre. S'il est nécessaire, séparez le câble protégé de
la connexion à terre.
Le changement avec la touche 4 depuis le "NIVEAU I" jusqu'à le "NIVEAU III"
augmente la sensibilité jusqu'à le facteur 5.
Il est nécessaire un deuxième transmetteur pour cette application.
Réglage: mode manuel, sensibilité minimum. Profondeur maximum de suivi: 2
mètres.
3.8. Localisation d'obstructions dans des conduites d'installation (application d'un pôle)
Lorsqu'une obstruction est localisée dans les conduites d'installation, tout circuit dans la
conduite doit être inactif et connecté à terre. Connectez le transmetteur à la bobine de
métal et à la prise de terre auxiliaire selon la figure 8 et menez à terme cet exemple
comme il est décrit dans l'application.
Note:
Si vous avez une bobine d'un matériel non conducteur (par exemple, fibre), on vous
recommande de glisser un câble de cuivre 1.5 mm2 jusqu'à les conduites.
Le changement avec le bouton 4 depuis le "NIVEAU I" jusqu'à le "NIVEAU III" augmente
la sensibilité jusqu'à le facteur 5.
Réglage: mode normal, sensibilité minimum, profondeur de suivi maximum: 2 mètres.
3.9. Localisation de Fusibles (application de double pôle)
Lorsque vous connectez des circuits de tension, les consignes de sécurité
doivent être respectées totalement.
Insérez le mesureur au circuit de courant d'un logement multi familier dans une
prise entre L1 et N et placez le transmetteur au niveau "NIVEAU I".
Vous devez attribuer le signal dans la distribution secondaire et dans la
distribution principal pour le transmetteur préétablis le NIVEAU 1. Cependant, les
fusibles et les appareils automatiques peuvent être attribués définitivement à un
circuit de courant. La détection ou attribution du fusible est fortement connectée à
la distribution du câblage. Pour obtenir le résultat plus précis possible, le couvercle
doit être retiré et la ligne qui alimente le fusible doit être détectée.
Note: Réglage du transmetteur dans le NIVEAU I
Le changement avec la touche 4 du "NIVEAU I" au "NIVEAU III" la sensibilité de la distance augmentera jusqu'à le facteur 5.
Réglage: mode de sélection, sensibilité minimum
Les courts-circuits fusibles de différents fabricants possèdent des différentes positions d'installation pour les bobines
magnétiques. Si le récepteur ne trouve pas aucun signal évident dans la position qui se montre en-dessous, on vous
recommande de modifier la position en 90ª de gauche à droite.
Notice d'emploi
9
