REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DÉPOSE PRÉLIMINAIRE DU COMMUTATEUR DE LOQUET, DU COMMUTATEUR D'ARRET ET
DU COÒMMUTATEUR DE CONTROLE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déposer l'ensemble de panneau de commande, en se
reportant
à
"DEPOSE
COMMANDE".
3. Débrancher les fils de tous les commutateurs.
4. Déposer les deux (2) vis fixant le crochet de loquet à
la cavité du four.
5. Déposer le crochet de loquet.
6. Appuyer légèrement sur la languette de retenue et
déposer le commutateur.
REGLAGE DU COMMUTATEUR DU LOQUET DE CONTROLE, DU COMMUTATEUR D'ARRET
ET DU COMMUTATEUR DE CONTROLE
Si le commutateur de commande, le commutateur d'arrêt et
le commutateur de loquet de commande ne fonctionnent
pas correctement à cause d'un mauvais réglage, le réglage
suivant doit être effectué.
1. EFFECTUER LES VERIFICATIONS 3D
2. Desserrer les deux vis (2) maintenant le crochet du
loquet sur le rebord avant de la cavité du four.
3. Lorsque la porte est fermée, régler le crochet du loquet
en le déplaçant d'avant en arrière, et de haut en bas. Le
jeu d'entrée et de sortie de la porte permis par le crochet
de loquet doit être inférieur à 0,5 mm. La position
horizontale du crochet de loquet doit se trouver là où
le commutateur de commande a été activé avec la porte
fermée. La position verticale du crochet de loquet doit
se trouver là où le commutateur du loquet de commande
et le commutateur d'arrêt ont été activés avec la porte
fermée.
4. Fixer les vis avec les rondelles à fond.
5. S'assurer si le commutateur de premier loquet, le
commutateur d'arrêt et le commutateur de contrôle
fonctionnent. Si ces commutateurs ne se sont pas
activés avec la porte fermée, répéter les étapes 1-4.
Après le réglage, s'assurer du suivant:
1. Le jeu d'entrée et de sortie reste inférieur à 0,5 mm
lorsque la porte est fermée et verrouillée. Vérifier d'abord
la position du crochet du loquet, en poussant et tirant
la partie haute de la porte devant le four. Les résultats
(jeu de la porte) ne doivent pas dépasser 0,5 mm.
2. Les contacts (COM - NO) du commutateur de premier
loquet et du commutateur d'arrêt coupent le circuit avant
que la porte puisse être ouverte.
DU
PANNEAU
DE
R-733 -
22
3. Les contacts (COM - NC) du commutateur de contrôle
sont fermés lorsque la porte est ouverte.
4. Réinstaller le boîtier extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil
de contrôle de micro-ondes agréé. (Se reporter à la
procédure de mesure des micro-ondes.)
DOOR
PORTE
CROCHET
LATCH HOOK
DE LOQUET
TETES
LATCH
DE LOQUET
HEADS
DOOR OPEN BUTTON
TOUCHE D'OUVERTURE
DE LA PORTE

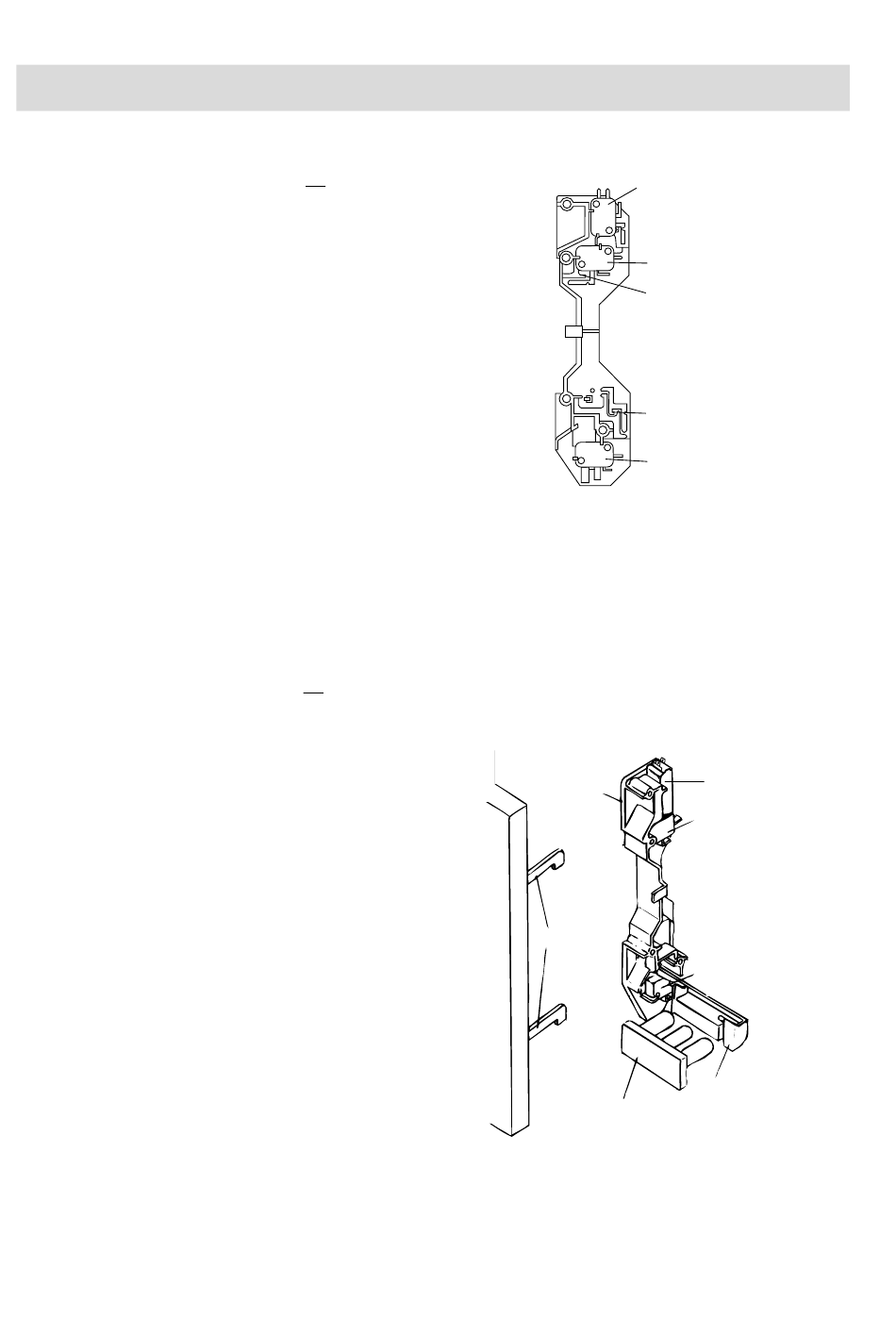

Figure C-4. Réglage des commutateurs de loquet
COMMUTATEUR
MONITOR
DE CONTROLE (SW2)
SWITCH(SW2)
MONITORED LATCH
COMMUTATEUR DE LOQUET
DE CONTROLE (SW1)
SWITCH (SW1)
TAB
LANGUETTE
LANGUETTE
TAB
COMMUTATEUR
STOP SWITCH
D'ARRET (SW3)
(SW3)
COMMUTATEUR
MONITOR
DE CONTROLE (SW2)
SWITCH (SW2)
COMMUTATEUR
MONITORED
DU LOQUET DE
LATCH
CONTROLE (SW1)
SWITCH (SW1)
STOP
COMMUTATEUR
SWITCH
D' ARRET (SW3)
(SW3)
OPEN LEVER
LEVIER
D'OUVERTURE
