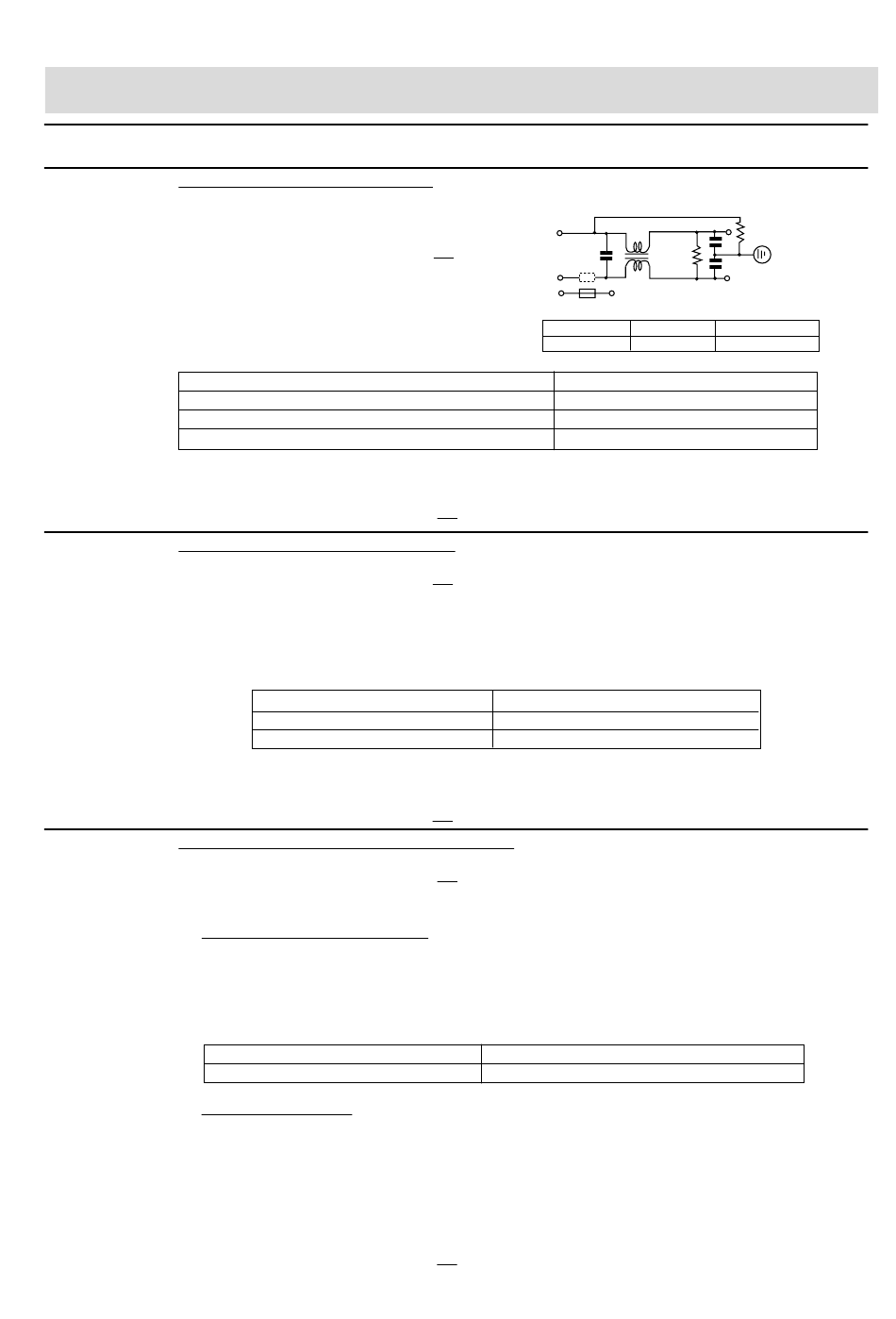

PROCEDURE DE TESTS
LETTRE DE
PROCEDURE
I
TEST DU FILTRE ANTIPARASITES
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils des bornes du filtre
antiparasite.
A l'aide d'un ohmmètre, vérifier entre les
bornes comme décrit dans le tableau suivant.
Si des valeurs incorrectes sont lues, remplacer l'unité du filtre antiparasites.
EFFECTUER LES VERIFICATIONS 4R.
K
TEST D'ENROULEMENT DE MOTEUR
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les conducteurs du moteur. Utiliser l'ohmmètre pour vérifier la résistance entre les deux
bornes comme décrit sur le tableau ci-dessous.
Si des mesures incorrectes sont obtenues, remplacer le moteur.
EFFECTUER LES VERIFICATIONS 4R.
L
TEST DE L'ELEMENT CHAUFFANT DU GRIL
EFFECTUER LES VERIFICATIONS 3D.
Avant d'effectuer les tests suivants, s'assurer que l'élément chauffant soit refroidi complètement.
1. Résistance de l'élément chauffant
Débrancher les fils conducteurs de l'élément chauffant à tester. Utiliser un ohmmètre avec un faible
résistance. Vérifier la résistance entre les deux bornes de l'élément chauffant comme décrit sur le
tableau ci-dessous.
Elément chauffant du gril
2. Résistance d'isolation
Débrancher les fils conducteurs de l'élément chauffant à tester. Vérifier la résistance d'isolation entre
la borne de l'élément et la cavité en utilisant un testeur d'isolation de 500 V - 100 MW. La résistance
d'isolation doit être supérieure à 10 MW au démarrage à froid.
Si les résultats du/des test(s) ci-dessus 1 et/ou 2 sont en dehors des spécifications, l'élément chauffant
est probablement défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R.
POINTS DE MESURE
Entre N et L
Entre la borne N et BLANCHE
Entre la borne L et ROUGE
Moteurs
Moteur de ventilateur
Moteur du plateau tournant
Désignation des pièces
R-733 -
TEST DES COMPOSANTS
N
L
Tableau: Résistance du moteur
Environ 300 W
Environ 14,5 kW
Tableau: Résistance d'élément chauffant
Environ 22,5 W x 2 = 45 W
13
WHT
L
R1
RED
L
Cx
R2
Cy
R1: 10 M Ohm ± 20%
R2: 680 K Ohm ± 20%
F8A
L(min)
Cx ± 20%
Cv ± 20%
1,0 mH
0,22 µF
0,00 47µF
INDICATION DE L'OHMMETRE
Env. 680 koms
Court-circuit
Court-circuit
Résistance
Résistance
