Hoofdstuk 1
Wandmontage
Het onderpaneel van de router beschikt over twee sleuven
voor wandmontage. De afstand tussen de sleuven is 152 mm
(6 inches).
Er zijn twee schroeven nodig om de router te bevestigen.
Aanbevolen bevestigingsmaterialen
4-5 mm 1-1,5 mm
Opmerking: Afbeeldingen van aanbevolen
†
bevestigingsmaterialen zijn niet op ware grootte.
OPMERKING: Linksys is niet verantwoordelijk voor
schade die het gevolg is van ondeugdelijke
bevestigingsmaterialen.
Dual-Band Wireless-N Gigabit-router
Druk deze pagina af op ware grootte (100%).
Knip de sjabloon uit langs de stippellijn en houd deze tegen de wand voor een juiste afstand tussen
de boorgaten.

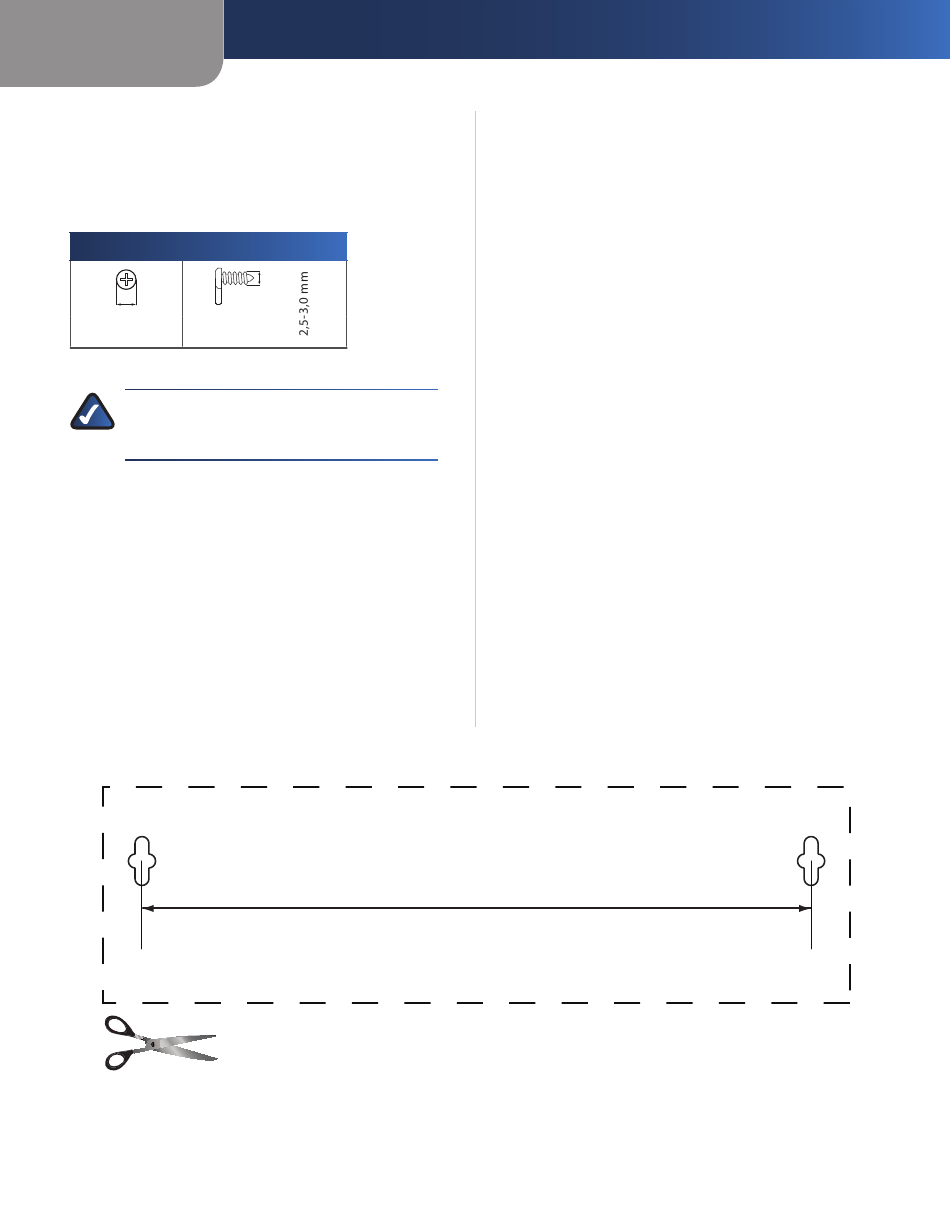

Sjabloon voor wandmontage
Volg onderstaande instructies:
1. Bepaal waar u de router wilt bevestigen. Controleer of de
wand vlak, glad, droog en stevig is. Controleer ook of er een
stopcontact in de buurt van de gekozen locatie is.
2. Boor twee gaten in de wand. Zorg ervoor dat de afstand
tussen de gaten 152 mm (6 inches) is.
3. Draai een schroef in beide gaten en laat 3 mm (0,12 inch)
van de schroef uitsteken.
4. Houd de router zo dat de sleuven voor wandbevestiging zich
op een lijn bevinden met de twee schroeven.
5. Plaats de sleuven voor wandbevestiging over de schroeven
en schuif de router omlaag totdat de schroeven stevig in
de sleuven vastgrijpen.
152 mm
