9 Inspection et maintenance
Condition: Modèles 80 kW
2
▶

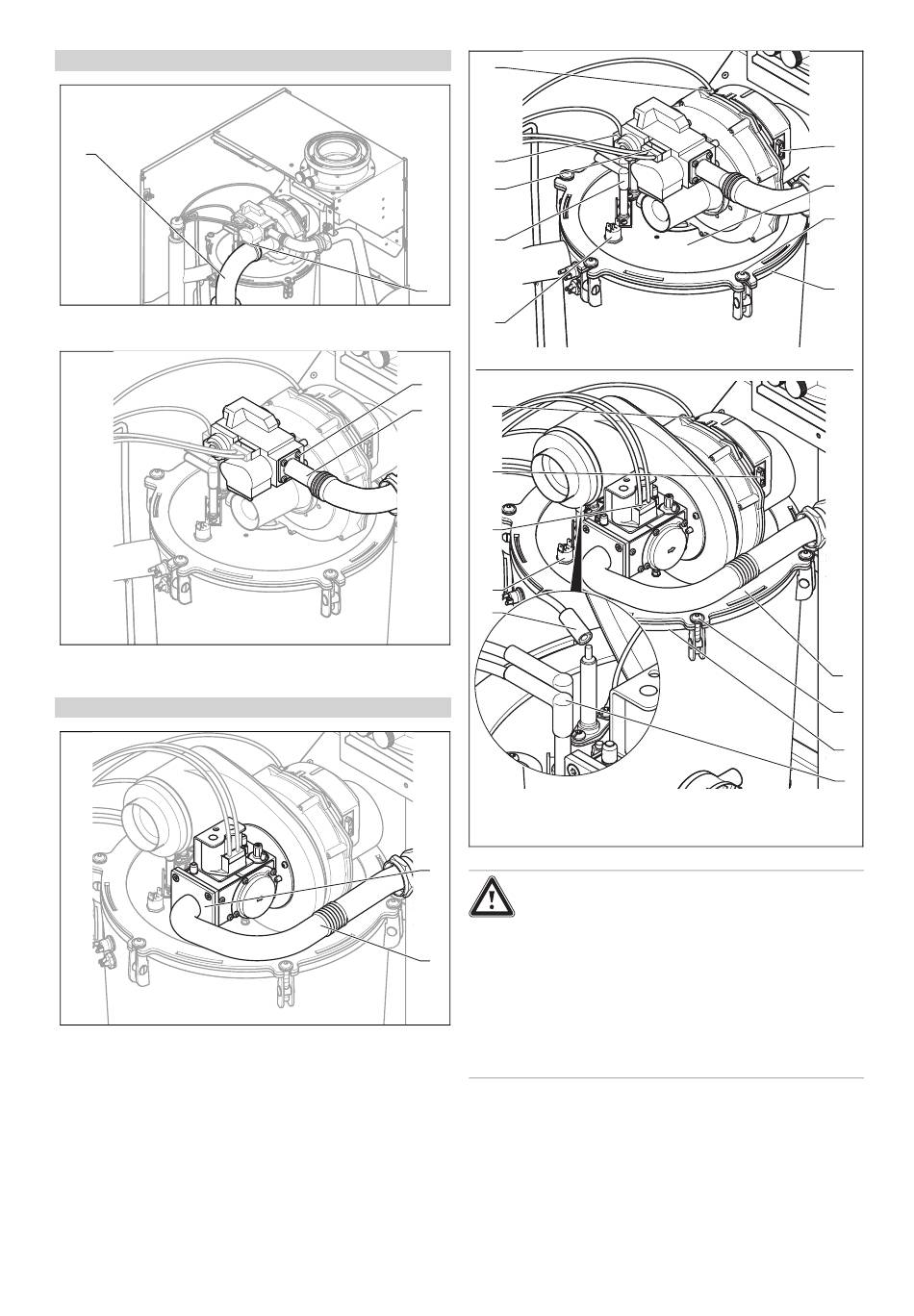

Ouvrez le clip (1) du tube d'entrée d'air (2) et retirez le
tube d'entrée d'air du manchon d'aspiration.
▶
Dévissez les quatre vis de la bride de raccordement (3)
du mécanisme gaz.
Condition: Modèles 100 kW et 120 kW
▶
Dévissez les quatre vis de la bride de raccordement (3)
du mécanisme gaz.
6. Placez le tube de gaz (4) sur le côté.
28
13
11
10
9
1
8
3
13
4
12
10
8
11
3
Danger !
Risques d'intoxication et d'incendie en
cas de fuite de gaz !
Le tube de gaz peut très bien subir des dom-
4
mages.
▶
Faites bien attention à ne pas endomma-
ger le plan de joint du tube de gaz lors du
montage et du démontage de la liaison
gaz/air.
7. Débranchez le connecteur du câble d'ionisation de
l'électrode d'ionisation (11) et le connecteur du câble
souterrain de la languette de mise à la terre.
8. Débranchez le connecteur du câble d'allumage et du
câble de mise à la terre des électrodes d'allumage (9)
du transformateur d'allumage.
Notice d'installation et de maintenance ecoTEC plus 0020161004_06
806/5-5
1006/5-5
1206/5-5
12
5
6
7
5
6
7
9
