10.6

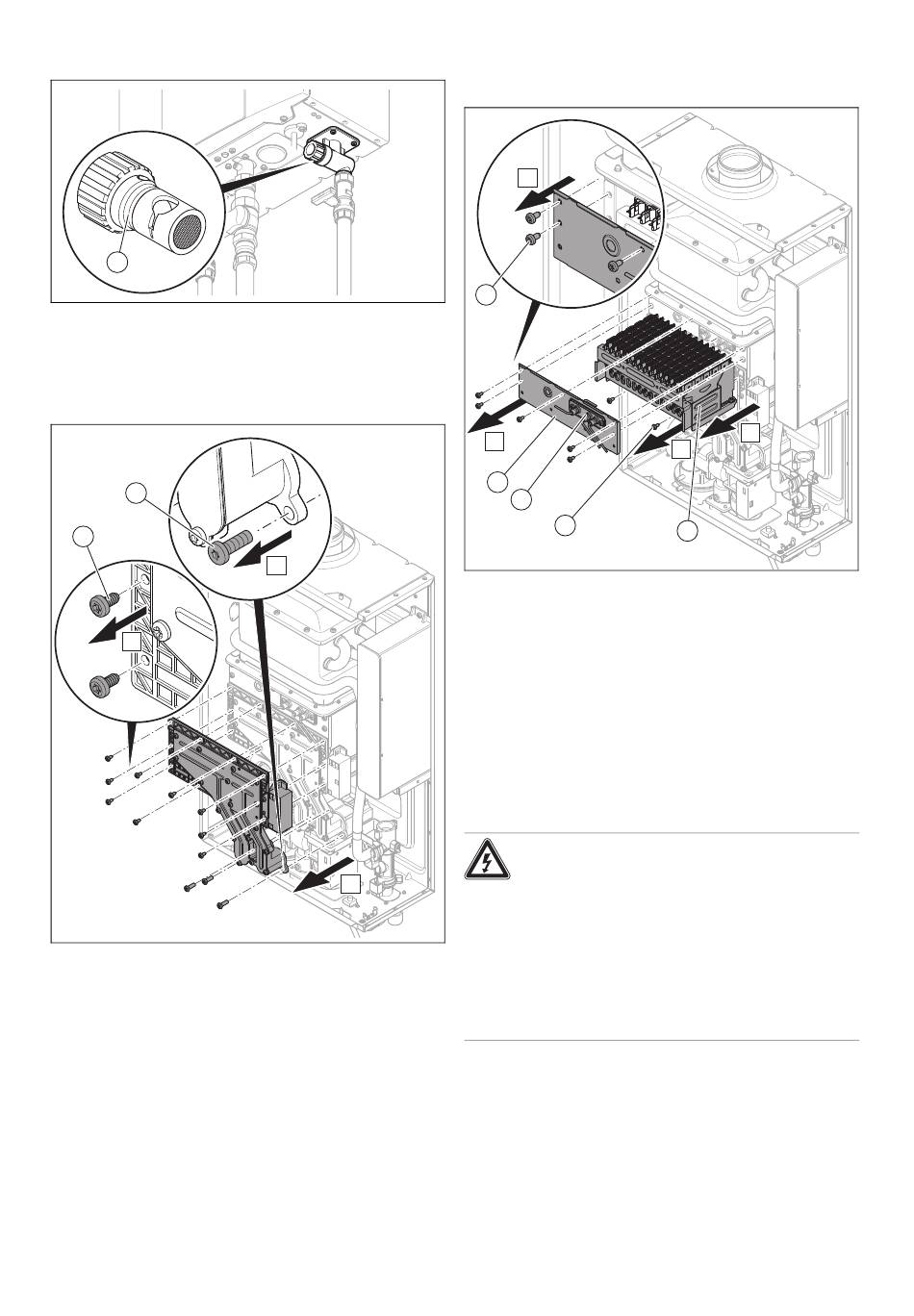

Nettoyage du tamis filtrant
1
1.
Retirez le tamis filtrant (1) du raccord d'eau froide.
2.
Nettoyez le tamis filtrant.
3.
Remontez le tamis filtrant sur le raccord d'eau froide.
10.7
Démontage du répartiteur de gaz
2
1
3x
B
1.
Dévissez les 3 vis (2) du mécanisme gaz.
2.
Retirez les 9 vis (1) du répartiteur de gaz.
3.
Retirez le répartiteur de gaz avec précaution.
0020285964_00 turboMAG plus Notice d'installation et de maintenance
A
C
Inspection et maintenance 10
10.8
Démontage et nettoyage du brûleur
1.
Démontez le répartiteur de gaz. (→ page 13)
A
1
B
2
3
4
2.
Dévissez les 5 vis (1) de la protection supérieure du
brûleur (2).
3.
Retirez la protection du brûleur avec précaution.
4.
Retirez les 2 vis (4) situées sous le brûleur, à l'arrière
de la chambre de combustion.
5.
Retirez le brûleur (5) de la chambre de combustion
avec précaution.
6.
Nettoyez l'électrode et l'électrode d'ionisation (3).
7.
Utilisez des joints et des écrous neufs pour remonter le
brûleur.
10.9
Nettoyage de l'échangeur de chaleur
Danger !
Risques de dommages matériels sous
l'effet de détergents inadaptés !
Tout détergent inadapté risque d'endomma-
ger le produit.
▶
Pour nettoyer les composants du produit,
servez-vous d'un chiffon, d'une brosse
souple et d'eau additionnée de détergent
au pH neutre.
1.
Démontez le brûleur. (→ page 13)
2.
Couvrez l'orifice d'accès au ventilateur situé en bas de
la chambre de combustion (par ex. avec un morceau de
papier).
3.
Nettoyez les ailettes de l'échangeur thermique par le
dessous avec un pinceau souple, avec précaution.
4.
Retirez la protection que vous aviez placée sur l'orifice
d'accès au ventilateur.
D
C
5
13
