5 Installation
5.5.1.2 Fermeture du boîtier électronique
1. Pour fermer le couvercle (2), pressez-le contre le boîtier
électronique (1).
2. Veillez à ce que tous les clips (3) s'enclenchent bien
dans les fixations avec un déclic.
3. Faites basculer le boîtier électronique vers le haut.
5.5.2 Établissement de l'alimentation électrique
Attention !
Risques de dommages matériels en cas
de tension excessive !
Une tension secteur supérieure à 253 V
risque d'endommager irrémédiablement les
composants électroniques.
▶
Assurez-vous que la tension nominale du
réseau est bien de 230 V (+10 %/-15 %) ~
50 Hz.
1. Conformez-vous à toutes les prescriptions en vigueur.
2. Ouvrez le boîtier électronique. (→ page 15)
3. Vous devez procéder à un raccordement fixe et installer
un dispositif séparateur avec un intervalle de coupure
d'au moins 3 mm (ex. : fusible ou commutateur de puis-
sance).
4. Utilisez un câble souple pour l'alimentation secteur qui
transite par la gaine de câbles du produit.
5. Procédez au câblage. (→ page 16)
6. Conformez-vous au schéma électrique (→ annexe).
7. Vissez le connecteur ProE fourni sur un câble de rac-
cordement secteur souple normalisé à trois brins.
8. Fermez le boîtier électronique. (→ page 16)
9. Assurez-vous que le raccordement au secteur reste
parfaitement accessible et qu'il ne risque pas d'être
masqué ou cloisonné par un quelconque obstacle.
5.5.3 Câblage
Attention !
Risques de dommages matériels en cas
d'installation non conforme !
Toute erreur de raccordement de la tension
secteur au niveau des bornes du système
ProE est susceptible d'endommager irrémé-
diablement le système électronique.
▶
Les bornes eBUS (+/‑) ne doivent surtout
pas être raccordées à la tension secteur.
▶
Ne branchez pas le câble de raccorde-
ment secteur ailleurs que sur les bornes
prévues à cet effet !
1. Faites passer les câbles de raccordement des compo-
sants à connecter dans la gaine de câble située en bas
du produit.
2. Utilisez les presse-étoupes fournis.
3. Mettez les câbles de raccordement à la bonne lon-
gueur.
16
4. Pour éviter tout court-circuit en cas de désolidarisation
intempestive d'un brin, ne dénudez pas la gaine exté-
rieure des câbles flexibles sur plus de 30 mm.
5. Faites attention à ne pas endommager l'isolation des
brins internes lorsque vous retirez la gaine extérieure.
6. Dénudez les brins internes uniquement sur une lon-
gueur suffisante pour assurer un raccordement fiable et
stable.
7. Pour éviter les courts-circuits provoqués par la désoli-
darisation de conducteurs, placez des cosses aux ex-
trémités des brins après les avoir dénudés.
8. Vissez le connecteur ProE sur le câble de raccorde-
ment.
9. Vérifiez si tous les brins sont correctement fixés au ni-
veau des bornes du connecteur ProE. Procédez aux
rectifications nécessaires le cas échéant.
10. Branchez le connecteur ProE à l'emplacement prévu à
cet effet sur la carte à circuit imprimé.
11. Munissez le câble de presse-étoupes au niveau du
boîtier électronique.
5.5.4

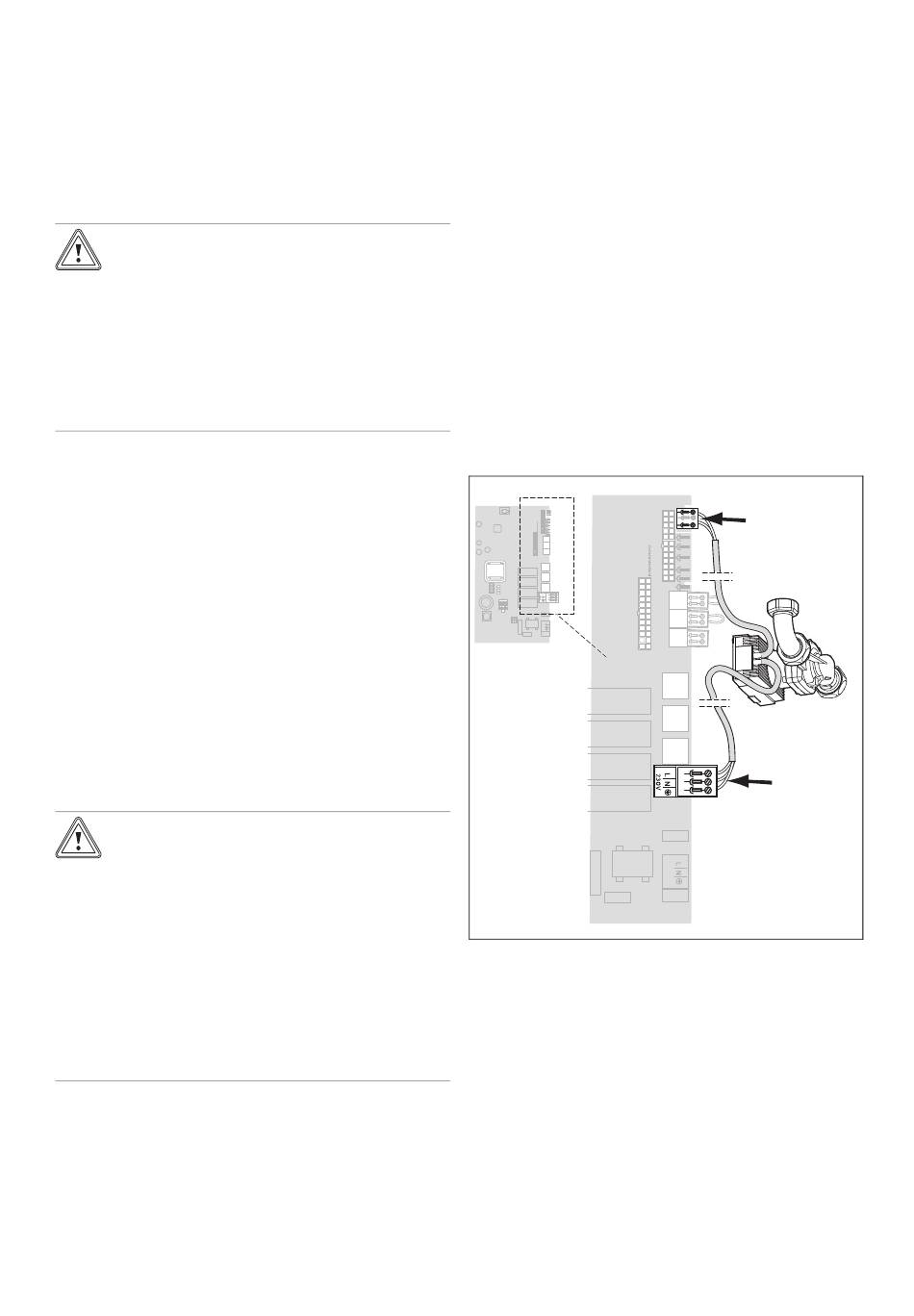

Raccordement du groupe de pompage

1. Ouvrez le boîtier électronique. (→ page 15)
2. Procédez au câblage. (→ page 16)
3. Utilisez les presse-étoupes fournis.
4. Branchez le connecteur ProE du câble d'alimentation
secteur à l'emplacement X18.
5. Branchez le connecteur ProE du câble de commande à
l'emplacement X22.
6. Fermez le boîtier électronique. (→ page 16)
Notice d'installation et de maintenance ecoTEC plus 0020161004_06
X22
X18
230 V
