CONCEPT
10

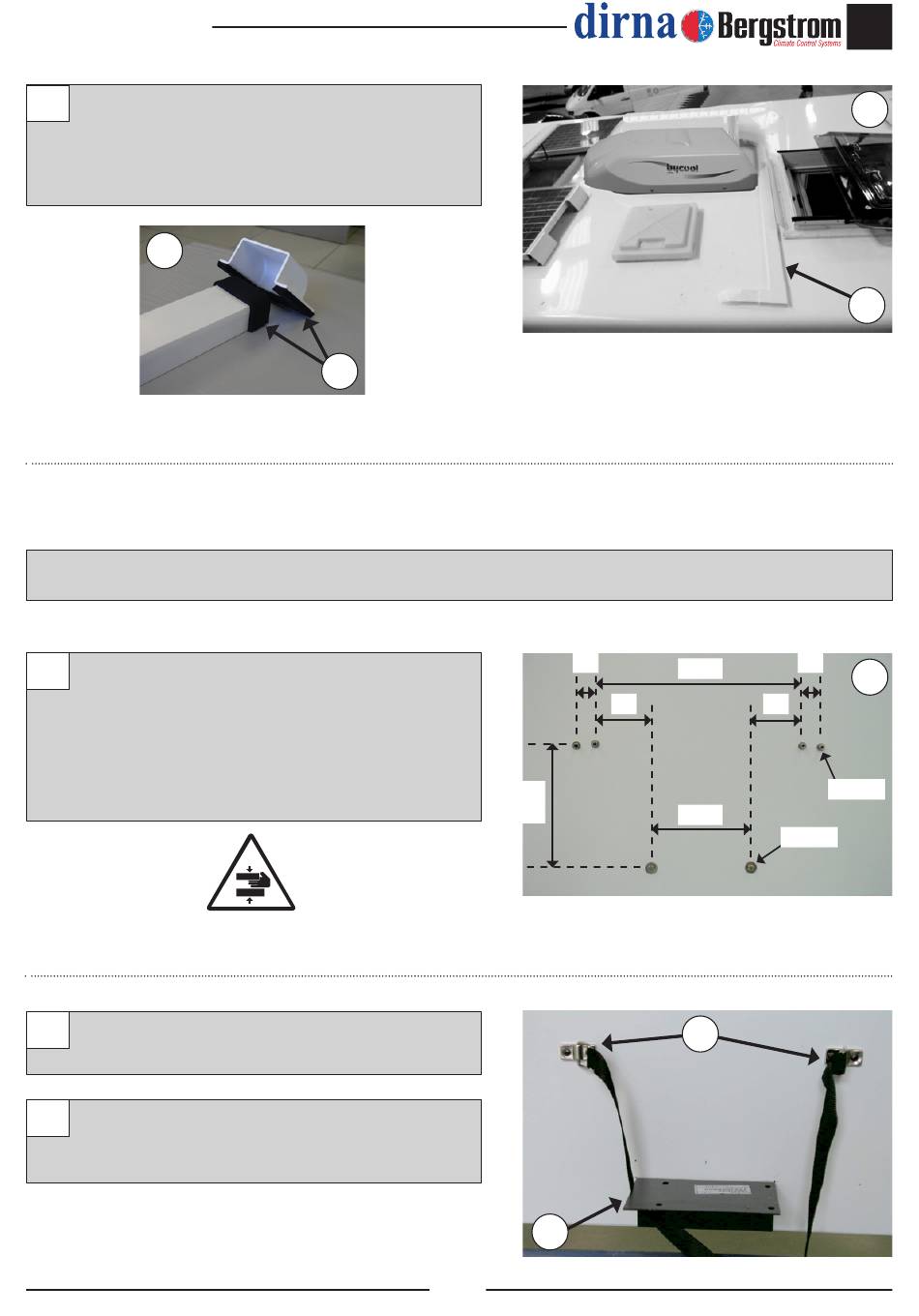

C- Colocar junta de montaje.
D- Fijar canaletas con tornillo rosca chapa
Ø3.5x13mm. y volver a sellar todo alrededor,
para evitar entradas de agua.
10
11
Presentar el depósito en el sitio mas idóneo
(interior, maletero, etc), con el soporte inferior (en
caso de no poder apoyar en el suelo) y marcar los
puntos de fijación (del soporte inferior y los dos
superiores), donde posteriormente realizaremos
los taladros, a diámetros y cotas indicadas.
12
Fijar soporte inferior (en caso de llevar) con (2)
tornillos rosca chapa.
13
Montar los (2) soportes superiores de las cintas,
con (4) tornillos rosca chapa. Colocar las cintas
como se muestra.
C
Instrucciones del depósito de agua
Air conditioning for vehicles
28
=
165
188
13
7
ES
10
D
28
320
11
=
(4) Ø 3
160
(2) Ø 3
12
