Rev. 0 - Notice d'Installation
Page 9

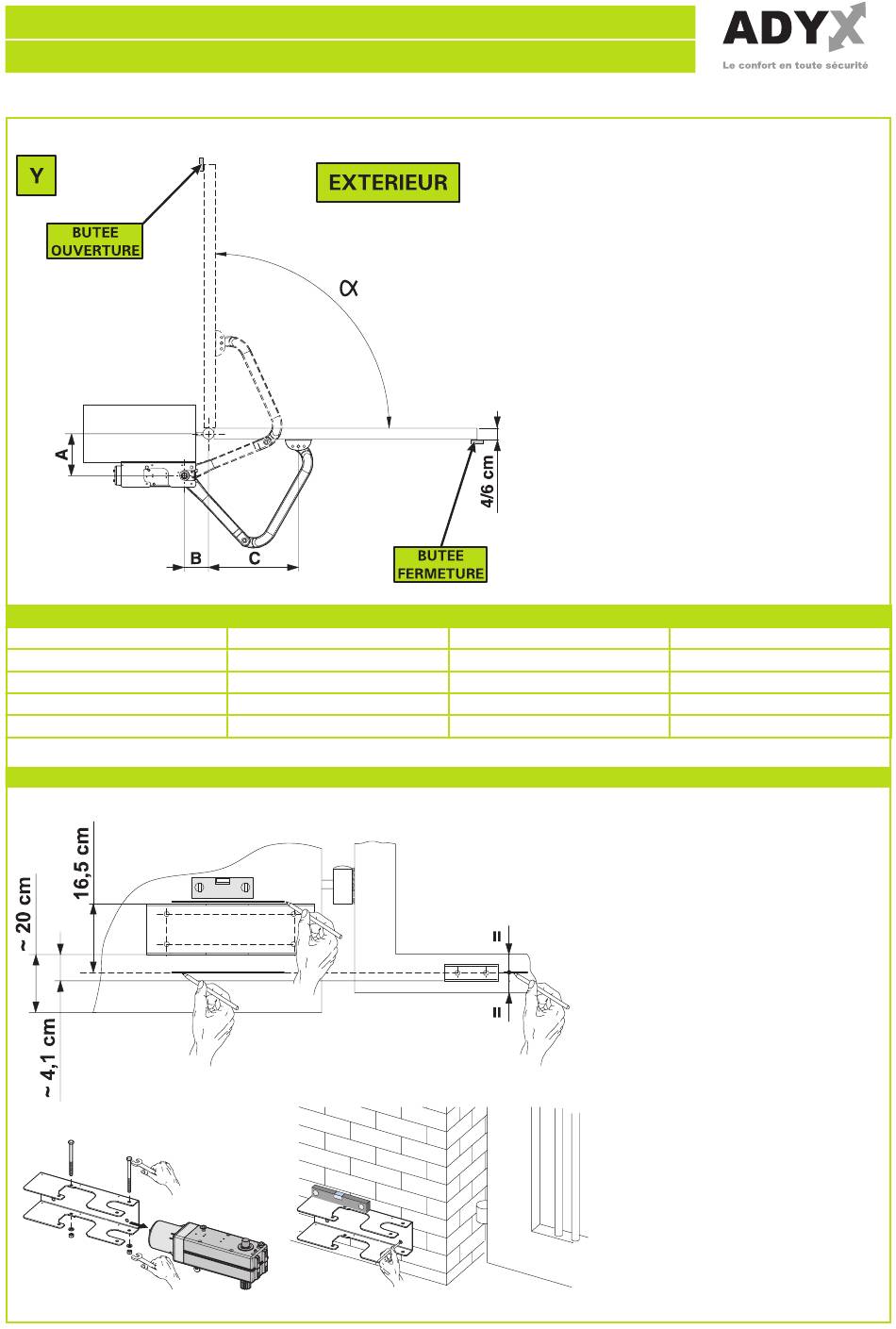

POSITIONNEMENT PARTICULARITE POUR L'OUVERTURE VERS L'EXTERIEUR
A
60 - 110
110 - 160
160 - 210
210 - 260
260 - 310
3.3.2 POSITIONNEMENT DE LA PLATINE SUPPORT
B
110 - 130
110 - 130
110 - 130
110 - 130
110 - 130
Remarques: inverser les fils
marrons et bleur des 2 moteurs
par rapport au branchement
standard.
Ne pas installer de jeu de cellules
a l'exterieur sur le pilier, le mettre
au-dela du vantail ouvert.
Déterminer la position de montage
de l'opérateur en consultant les
Fig. Y.
Le tableau indique les cotes (en
mm) d'installation préconisées.
C (max)
430
380
330
280
240
Commencer par le côté gauche
(vu de l'intérieur).
Respecter la chronologie des
etapes de montage.
Faire toutes les operations, portail
fermé.
A) Après avoir défini le sens
d'ouverture du portail en se
référant à la fig. K ou Y, tracer
l'axe au milieu de la traverse et
le reporter sur le pilier.
tracer le haut de la platine support
comme indiqué sur le fig. D.
B) Demonter la platine support
du opérateurs.
C) Après avoir déterminé la
position de la platine support,
tracer les contours de la patte et
l'axe des 4 trous.
V é r i f i e r a v e c u n n i v e a u
l'horizontalité.
Angolo d'apeetura
90°
90°
90°
90°
90°
