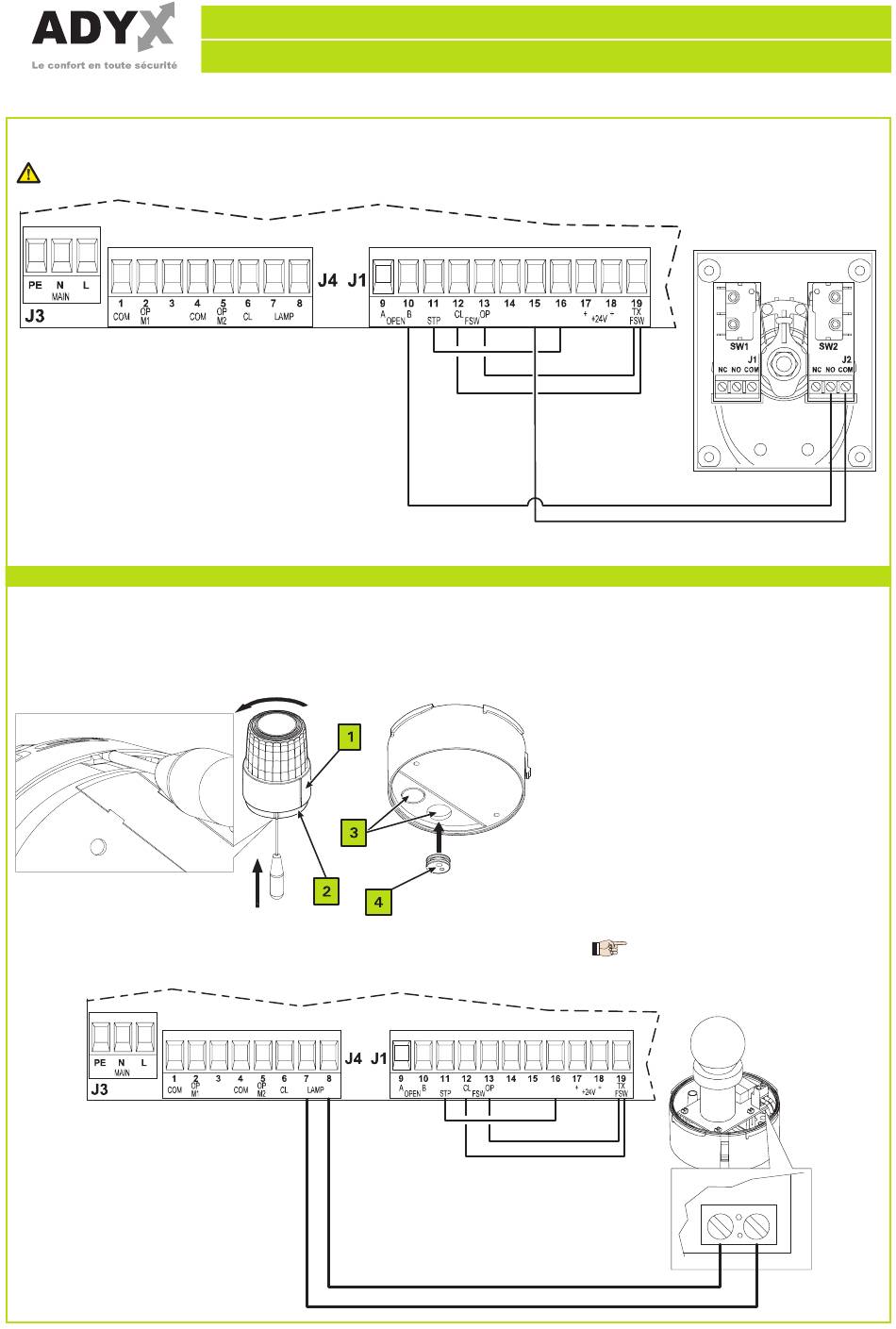

BRANCHEMENT POUR L'OUVERTURE ACCÈS PIÉTON, 1 VANTAIL SUR LE BORNIER J1
Utiliser du câble de 0,75 mm² ou du câble téléphone
Etancheiser les entrees de cables avec du joint silicone.
5.4.2 DISPOSITIF LUMINEUX DE SIGNALISATION
Rev. 0 - Notice d'Installation
Démonter la calotte (1) de sa base
A)
(2) avec un tournevis d'après la
figure et tourner simultanément la
calotte (1) en sens inverse horaire.
Libérer un trou pré-cassé (3) sur la
B)
base de la calotte (2) ainsi que les
trous du passe-câble (4). Le passe-
câble est disposé pour le passage
des fils uniquement, il est impossible
d'y faire passer tout le câble.
C)
Positionner le passe-câble dans le
trou libéré.
D)
Connecter le câble (de 1 mm²)
aux bornes de la carte de la lampe
d'après la Figure.
Il n'est pas nécessaire de
respecter la polarité sur la
borne.
