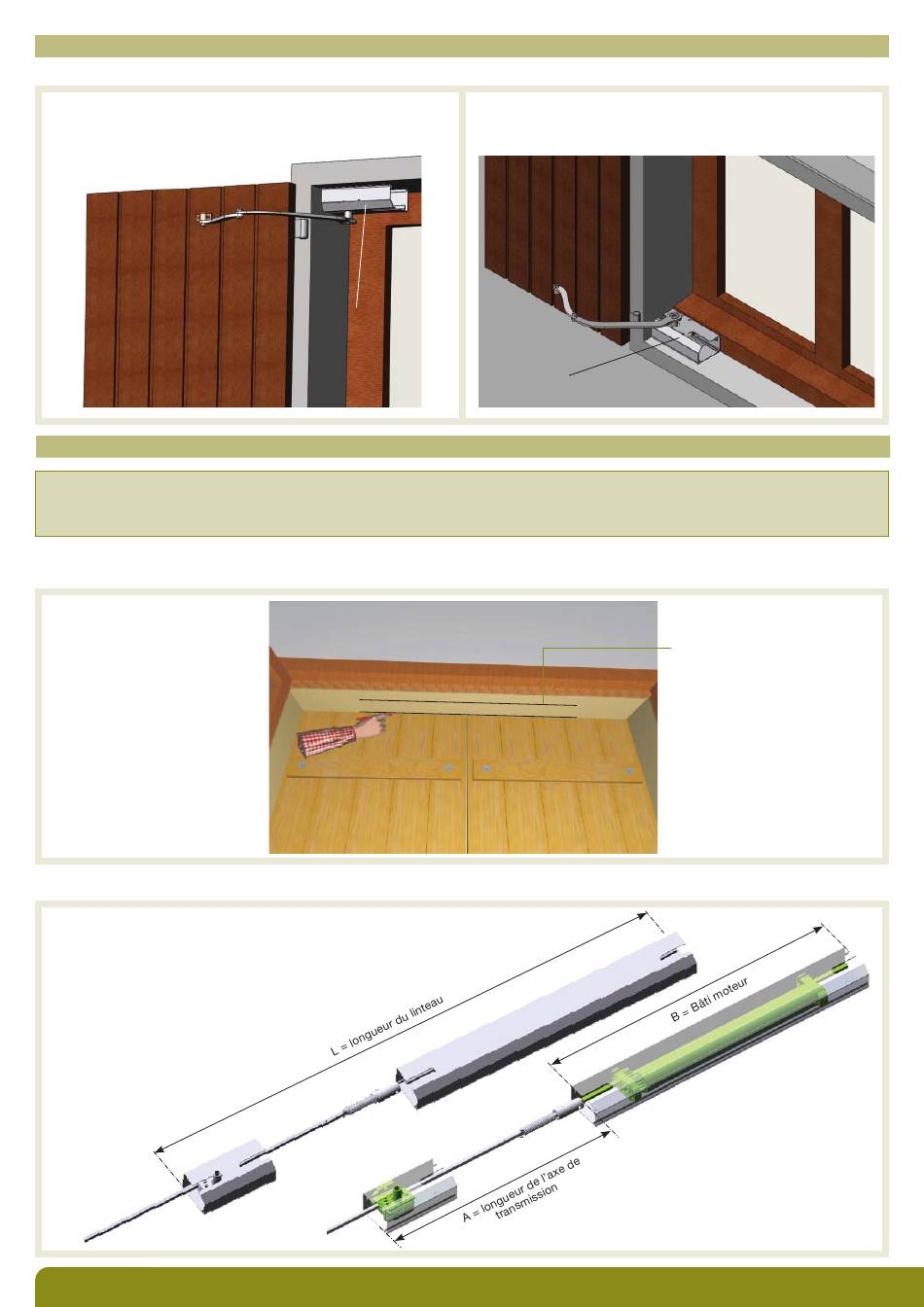

2.2 Types d'installation

Les kits DIAG40MBF (filaire) et DIAG41MBF (radio) peuvent êtres installés de 2 manières :
Sur le linteau de la fenêtre
Le moteur doit être installé avec le plan coupé du moteur
vers l'extérieur, et fixé en haut de la fenêtre.
2.3 Tracé de la position des bâtis
ATTENTION
• Avant de débuter l'installation, vérifier le bon fonctionnement du volet. Si nécessaire, le mettre à niveau et lubrifier les gonds.
• Le mouvement doit être régulier et uniforme, sans frottements durant toute la course.
• La présence d'une butée en fermeture est obligatoire.
Fermer les volets. Tracer de l'intérieur un trait à 3 mm du volet fermé, sur le linteau ou sur le rebord suivant l'installation choisie.
Ce trait délimitera la position des bâtis.
Les kits DIAG40MBF (filaire) et DIAG41MBF (radio) : vues un 3D
Sur le rebord de la fenêtre
Le moteur doit être installé avec le plan coupé du moteur
vers l'extérieur, et fixé en bas de la fenêtre.
Plan coupé
du moteur
5
Plan coupé
du moteur
3 mm
Trait à tracer
