Rev. 0 - Notice d'Installation
Page 25

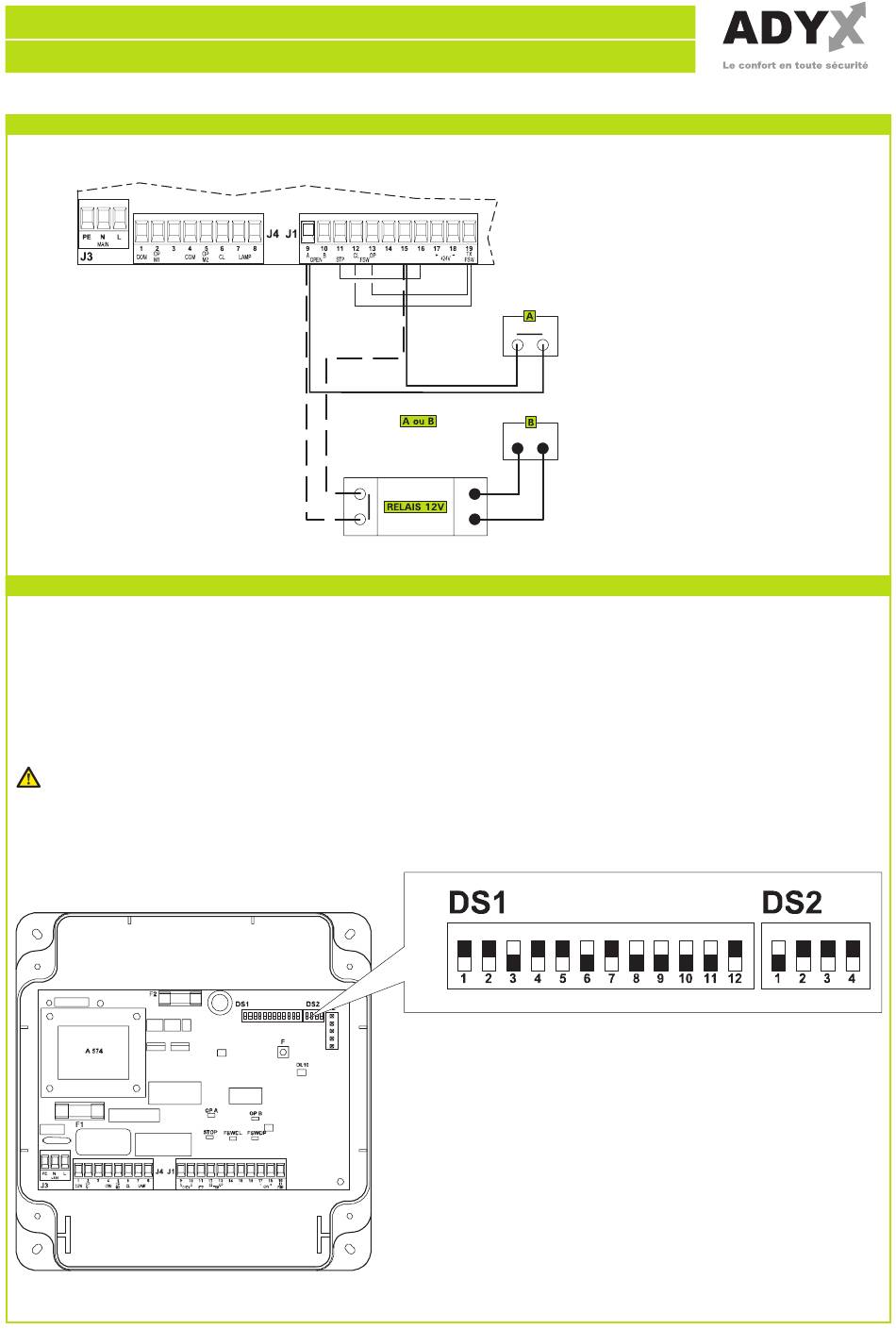

5.4.5 BRANCHEMENT PORTIER OU VIDEO (EN OPTION)
BORNIER J1
5.5
PROGRAMMATION DE L'OUVERTURE DES VANTAUX
La figure indique la position préconisée des DIP-SWITCHES DS1 et DS2 pour les programmations
suivantes:
DS1
DIP 1,2,3
DIP 4,5,6
DIP 7,8,9,10 Réglage logique de fonctionnement
DIP 11,12
Ne pas modifier la position du DIP-SWITCHE DS2.
Dans les dessins suivants, les curseurs des DIP-SWITCHES sont représentés en blanc.
Réglage puissance moteur 1
Réglage puissance moteur 2
Réglage retard à la fermeture
A)
Portier avec sortie A
contact sec (sans tension)
OU
B)
Portier avec sortie
délivrant une tension de 12
V
