00058I0877 Rev.0 - Guide d'installation
Page 9

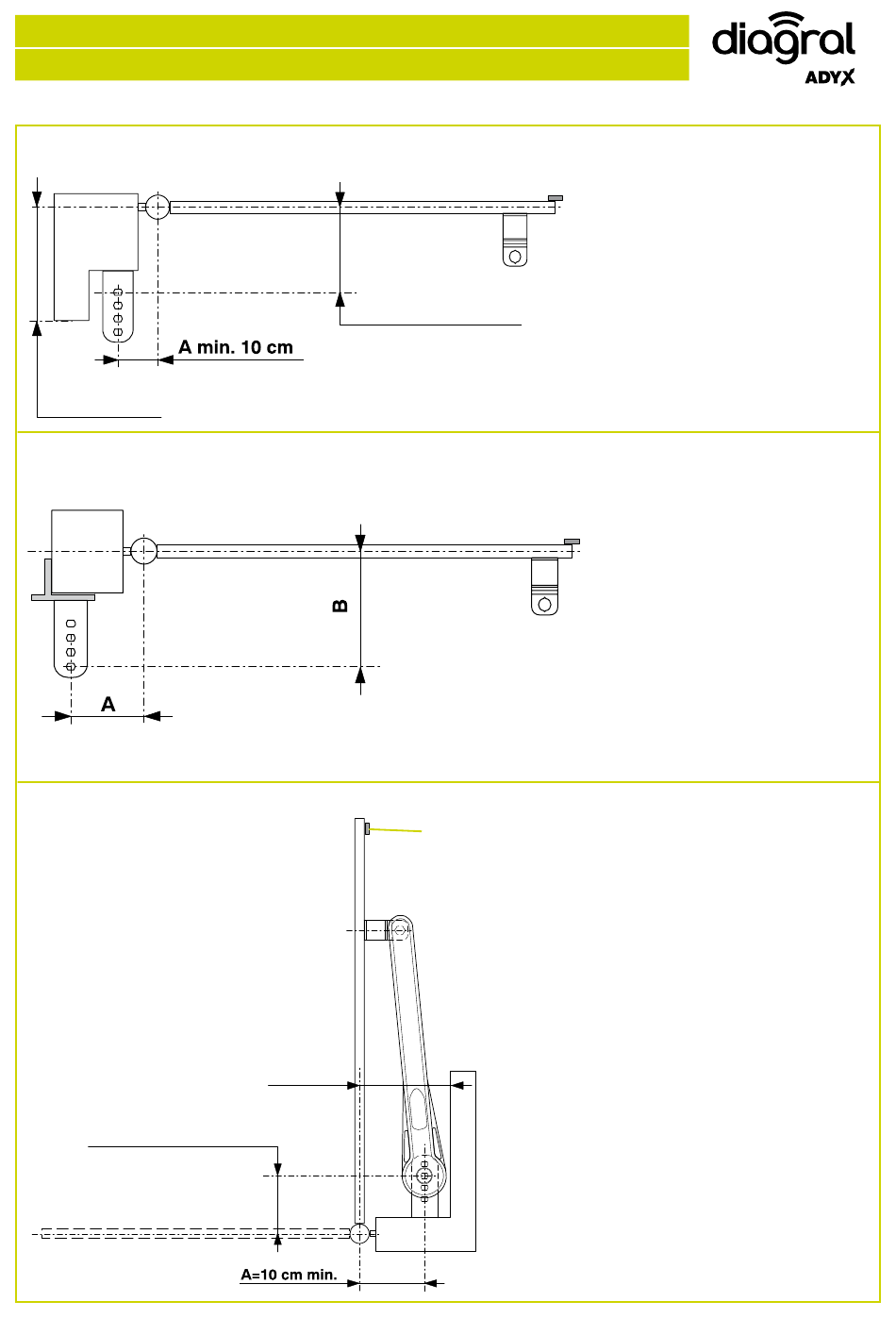

EXEmPLES DIffÉRENTS DE PoSITIoNNEmENT DE La PaTTE SUR LE PILIER
1)
Cote C: (supérieure à 10 cm)
C
supérieure à 10cm
2)
PiLieR étRoit
3)
CoRNièRe
B = de 12 à 16 cm
B
ne doit pas dépasser 16 cm
oUVERTURE
X
Cote :
Cacher la patte du pilier dans le
pilier même pour respecter les
cotes d'installation.
utiliser le trou le plus près du
pilier sur la patte
A + B = 2 cm au maximum
Prévoir un support métallique
pour fixer la patte du pilier de
manière à respecter les cotes
d'installation (voit tableaux des
cotes).
aRRÊT
Cote x minimale = 13,5 cm
si la cote x est inférieure à
13,5cm, prévoir une niche pour
y loger l'opérateur lorsque le
vantail est ouvert.
INTÉRIEUR
