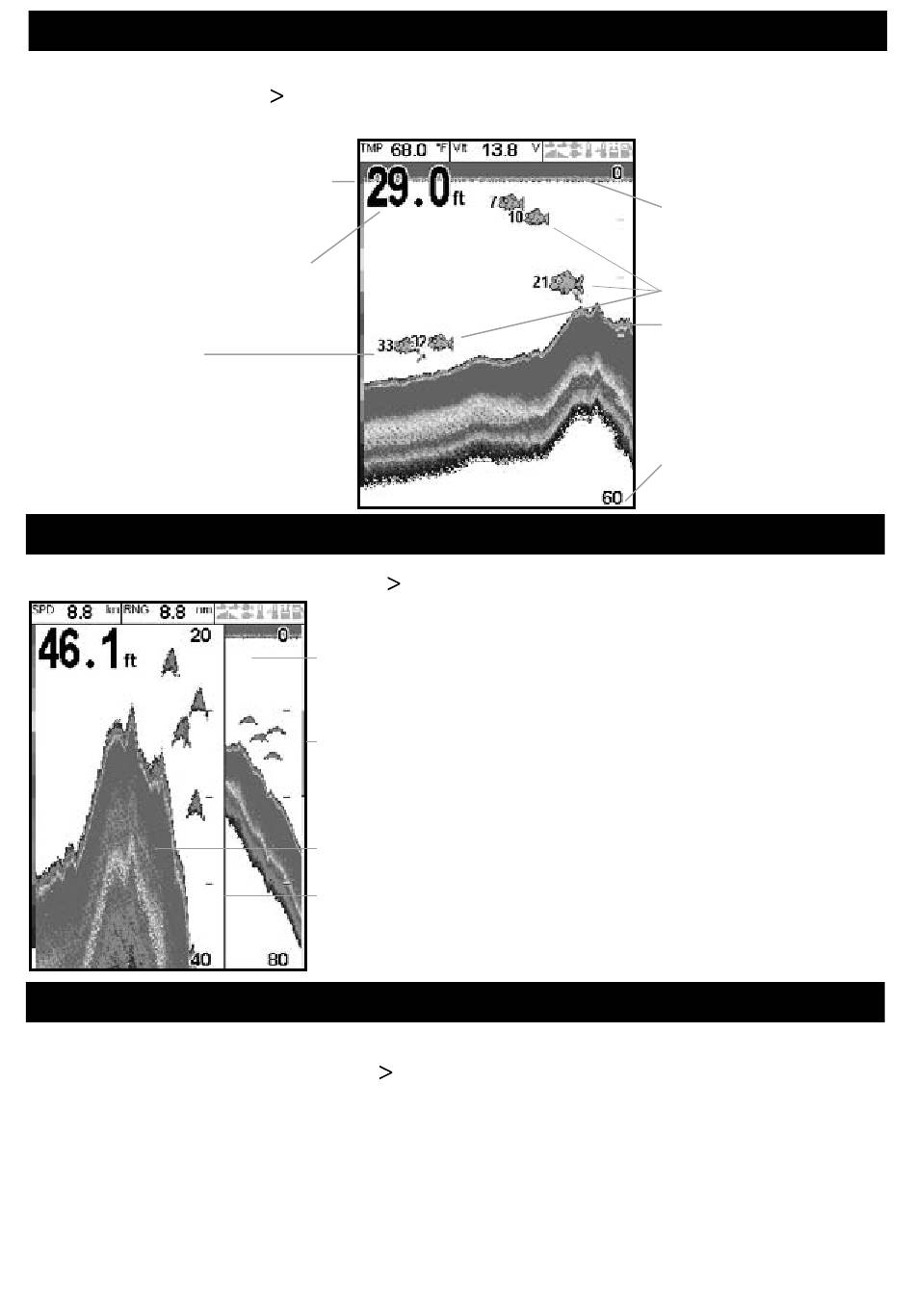

5-1 Ecran Sonar

Pour activer l'écran Sonar, sélectionner Sonar
puis appuyer sur la touche
En-tête de données paramétré
pour afÞ cher la température de
l'eau et la tension d'alimentation
(voir section 3-2 "Paramétrage
> Sonar")
Profondeur (chiffres de taille
moyenne)
Barre de couleurs

5-2 Ecran Sonar Zoom

Pour activer l'écran Sonar Zoom, sélectionner
Sonar Zoom puis appuyer sur la touche

5-3 Ecran Sonar Fond

Pour activer l'écran Sonar Fond, sélectionner
Sonar Fond puis appuyer sur la touche .
L'écran Sonar Fond est divisé en deux parties :
sur la partie droite de l'écran, la fenêtre Historique
Sonar et sur la partie gauche, la fenêtre Zoom.
Représenter le fond sous la forme d'un proÞ l
plat permet de comparer aisément l'intensité
des échos renvoyés par le fond et d'identiÞ er
ainsi plus facilement le type de fond rencontré
ou les objets proches du fond.
FISH 4530 / FISH 4580 Notice de montage et d'utilisation
:
:
Sonar his-
tory
Zoom bar
Zoom sec-
tion
Divider line
NAVMAN
L'écran déÞ le de droite (échos les plus récents)
à gauche (échos les plus anciens).(voir section
3-2 "Paramétrage > Sonar").
L'écran Sonar Zoom est divisé en deux
parties : sur la partie droite de l'écran, la
fenêtre Historique et sur la partie gauche, la
fenêtre Zoom.La barre de zoom afÞ chée sur le
bord droit de l'écran indique la zone agrandie
dans la fenêtre Zoom. Veuillez vous reporter
à la section 4-4 "Echelle" pour le réglage de
l'échelle et du décalage de zoom.
La barre de zoom sert uniquement à indiquer
l'échelle de zoom. Elle ne peut pas indiquer le
décalage de zoom, qui varie en fonction des
échos afÞ chés à l'écran. La barre de zoom est
bloquée sur le milieu de l'écran.
Veuillez vous reporter à la section 4-4
"Echelle" pour le réglage de l'échelle et du
décalage de zoom.
Surface
Ligne de profondeur
Fond
Echelle
