4-2 Détection et afÞ chage des poissons
Où trouver des poissons
Les récifs, les épaves et les rochers attirent les
poissons.Utiliser l'écran Sonar pour repérer ce type
de relief, puis, dans un second temps, rechercher
des poissons sur l'écran Zoom (voir section 5-2
"Ecran Sonar Zoom"), en passant lentement et à
plusieurs reprises au-dessus du relief à explorer.
(voir section 5-2 "Ecran Sonar Zoom") en passant
lentement et à plusieurs reprises au-dessus du
relief à explorer. S'il y a du courant, les poissons se
trouveront généralement en aval du relief.
Lorsque vous utilisez votre FISH 4350 ou votre
FISH 4380 sans avoir activé l'afÞ chage des sym-
boles poisson, une petite bande ß oue peut ap-
paraître à l'écran entre le fond et la surface.Cette
bande peut indiquer la présence d'une thermocline
(couche d'eau caractérisée par un brusque change-
ment de température), marquant par exemple la
limite d'un courant froid ou chaud. Cette dif-
férence de température peut alors constituer une
barrière que les poissons ne franchiront pas. En
eaux douces, les poissons se regroupent sou-
vent près des thermoclines.
Symboles poisson
Vous pouvez personnaliser l'affichage des
symboles poisson ou bien le désactiver pour
ne pas afÞ cher les échos sous forme de sym-
boles poisson (voir section 3-2 "Paramétrage >
Sonar"). Le traitement et l'afÞ chage des échos
seront différents si vous activez ou désactivez
l'afÞ chage des symboles poisson :
Symboles poisson activés (On)
Grâce à la technologie sonar SBN, le FISH 4350
ou FISH 4380 analyse tous les échos des signaux
émis, puis élimine la plupart des interférences pour
18
indication de la profondeur. Bien que le système
de traitement SBN utilise une technologie de pointe,
il n'est pas infaillible et il peut donc arriver que le
FISH 4350 ou FISH 4380 ne fasse pas la différence
entre des échos renvoyés par des poissons et des
échos renvoyés par de larges bulles d'air, des détri-
tus contenant de l'air, des ß otteurs, etc.

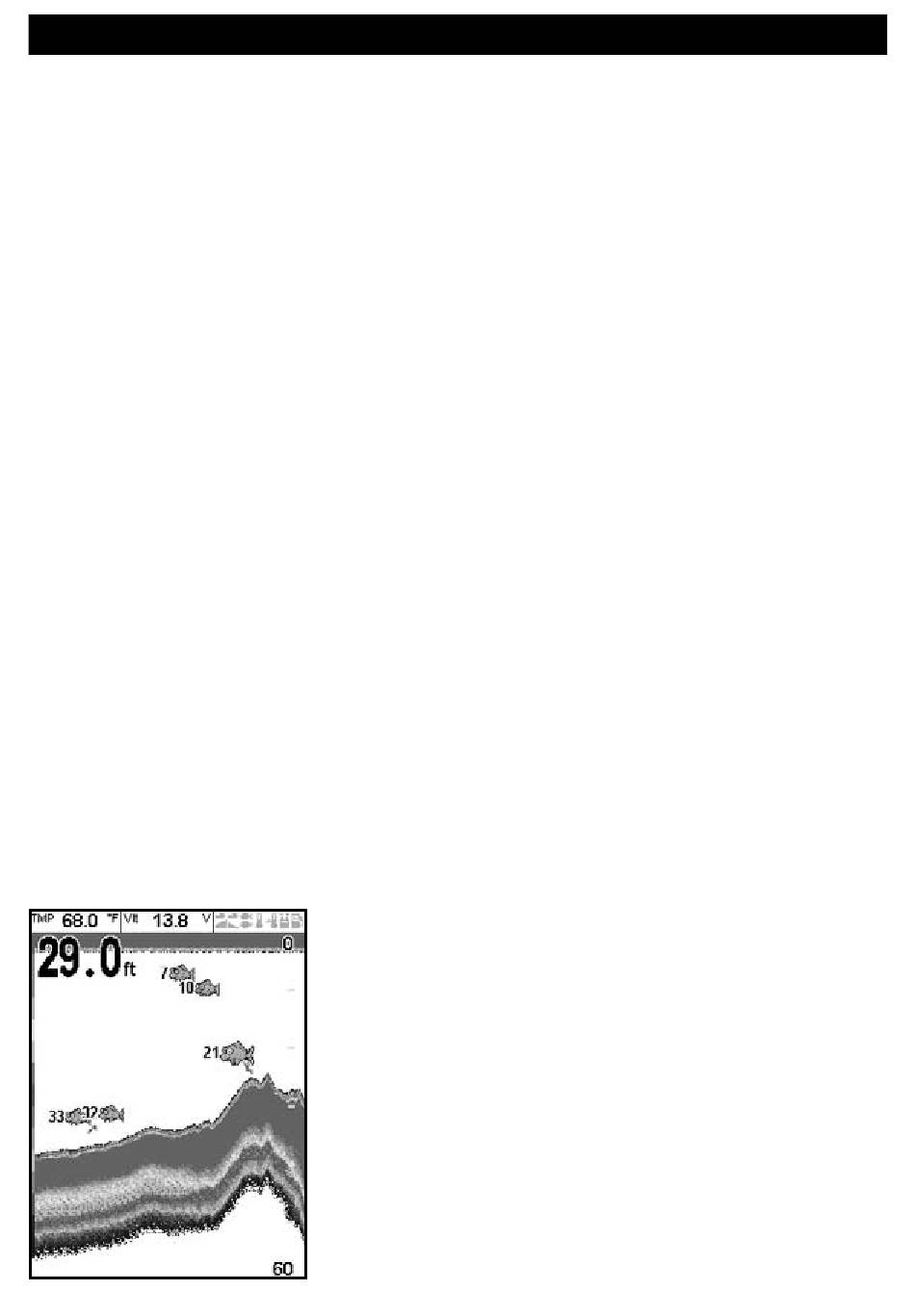

Sur l'écran Sonar représenté ci-dessous,
l'afÞ chage des symboles poisson est activé et
précédé de la profondeur (On + profondeur)
Symboles poisson désactivés (Off)
Les utilisateurs expérimentés préféreront ce mode
d'afÞ chage, qui leur fournit des informations plus
précises grâce à l'afÞ chage de tous les échos, qu'il
s'agisse d'échos renvoyés par des parasites de
surface, des thermoclines ou des poissons.
Sur l'écran Sonar représenté dans la
section 4-1 "Interprétation de l'écran",
l'afÞ chage des symboles poisson est désactivé
(Off). Les poissons apparaissent à l'écran
sous forme d'arcs.
Arcs poisson
Lorsque les conditions de navigation sont
bonnes et lorsque l'afÞ chage des symboles
poisson est désactivé (Off), les poissons qui
traversent le cône d'ultrasons s'afÞ chent sous
forme d'arcs poisson.
Dès qu'un poisson pénètre dans le cône
d'émission, il renvoie un écho de faible intensité,
correspondant au premier pixel de l'arc poisson.
Au fur et à mesure que le poisson se rapproche
du centre du cône d'émission, la distance entre
la sonde et le poisson diminue : l'écho s'afÞ che
alors à des profondeurs de plus en plus faibles,
produisant ainsi un début d'arc. C'est au moment
c o n s e r v e r
où le poisson se trouve en plein centre du cône
uniquement
que l'écho est le plus intense et l'arc le plus
les échos cor-
épais. Lorsque le poisson s'éloigne du centre
respondant
du cône, le phénomène inverse se produit, l'écho
au profil d'un
devenant de plus en plus faible et profond.
poisson. Selon
Il est toutefois difÞ cile d'observer des arcs poisson
leur intensité,
dans les cas suivants :
ces
échos
s'affichent
•
sous forme de
symboles pois-
•
son de petite,
moyenne ou
grande taille,
avec ou sans
NAVMAN
L'installation de la sonde est incorrecte (voir
notice de montage de la sonde).
Le bateau est à l'ancre. Dans ce cas, les pois-
sons qui traversent le faisceau ultrason ap-
paraissent à l'écran généralement sous forme
de lignes horizontales. C'est en navigant en
eaux profondes et à vitesse réduite que vous
FISH 4530 / FISH 4580 Notice de montage et d'utilisation
