HSP−...−AP/A S
Probelauf:
1. Drehen Sie die beiden vorgeschalteten
Drossel−Rückschlag−Ventile
zunächst ganz zu
dann wieder etwa eine Umdrehung
auf.
2. Stellen Sie sicher, dass die Betriebs−
bedingungen in den zulässigen Bereichen
liegen.
Hinweis
Die zulässige kinetische Aufprallenergie
bei Endanschlag gilt für bestimmte Masse−
Geschwindigkeit−Kombinationen. Sie darf
nicht überschritten werden
S Stellen Sie sicher, dass die zulässigen
Werte für die Verfahrzeit in Abhängigkeit
zur Nutzlast eingehalten werden. (Kapi
tel Kennlinien)
3. Prüfen Sie während des Probelaufs:
die Funktion der Näherungsschalter
das sichere Festhalten der Nutzlast
die Verfahrzeit in Abhängigkeit von der Nutzlast
die Justierung der Endlagen.
4. Beachten Sie zur Nach−Justierung der Endlagen die Hinweise im Kapitel
Einbau.
Warnung
Unter Druck können ungewollte Bewegungen der Aktuatorik beim Einstellvor
gang des y−Hubs zu Verletzungen führen und bei gelösten Kulissenteilen
das HSP−... beschädigen.
S Entlüften Sie den Antrieb, bevor Sie die Befestigungsschrauben der Kulissen
teile lösen.
S Nach der Einstellung des y−Hubs: Stellen Sie sicher, dass die Befestigungs
schrauben der Kulissenteile fest angezogen sind.
Sie vermeiden so Personen− und Sachschäden.
Festo HSP−...−AP/AS 0508a Deutsch

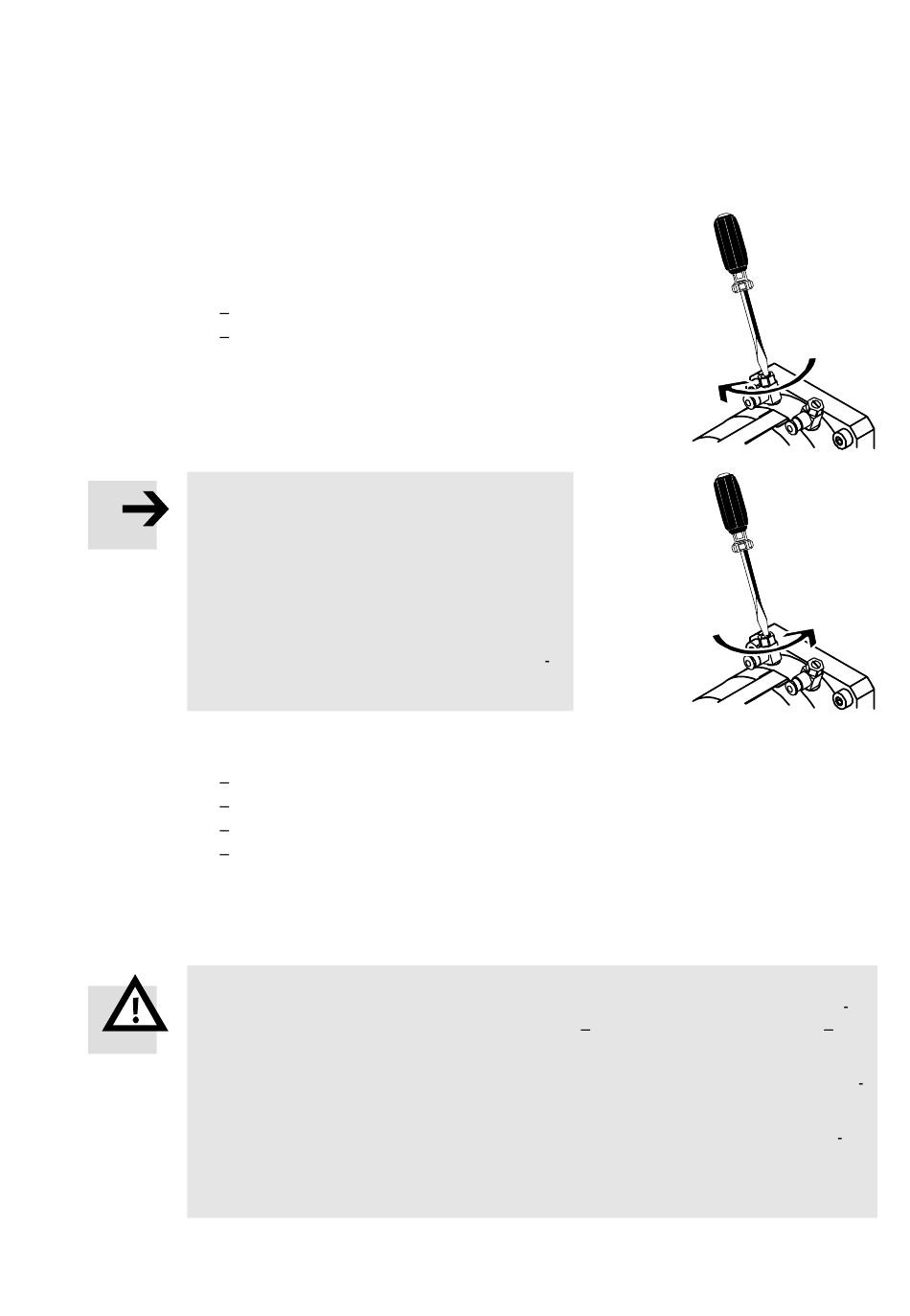

Bild 20
