Applications principales
• Thermoformeuses
• Lignes d'extrusion
• Fours industriels
• Traitements thermiques
• Applications de contrôle
à vitesse élevée de
commutation
• Centrales de
chauffage/refroidissement
des moules
• Réfrigération
• Conditionnement
GENERALITES

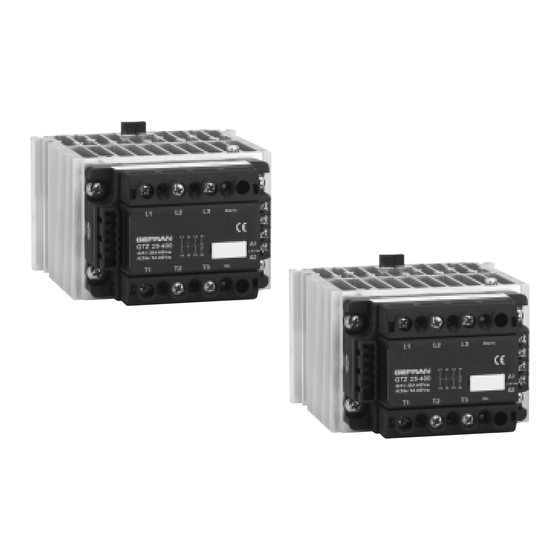

Groupe statique triphasé du type "zero
crossing" pour la commande des charges
résistives et inductives, muni de dissipateur
en aluminium et de fixation pour barre DIN.
Dispositif intégré conçu pour les
applications industrielles qui exigent la
gestion de puissances élevées et des
commutations fréquentes, avec des
charges pouvant atteindre 3 x 55A (AC51)
à 400/480/600Vca. La commande est du
type logique (Vcc) et est signalée par une
diode spécialement prévue à cet effet.
Chaque phase est pilotée par le biais de
semi-conducteurs. Les solutions de
construction, le procédé de fabrication
particulier ainsi que le nouveau boîtier, très
robuste, assurent des standards élevés en
fiabilité et continuité de service.
Le dispositif est dimensionné pour le
fonctionnement continu au courant nominal
avec une température ambiante de 40°C.
Toutes les versions sont dotées d'une
protection contre les surtensions et la
surchauffe de la jonction, avec une diode
de signalisation et une sortie statique
d'alarme (cette dernière est en option).
Le dispositif est livré avec des caches de
protection contre les contacts directs,
pouvant être retirés pendant la phase de
câblage. Accessoires disponibles: fusibles,
porte-fusibles, dispositifs de fixation sur
panneau, thermostats et ventilateurs.
GTZ 25 / 40 / 55
GROUPES STATIQUES TRIPHASES AVEC COMMANDE LOGIQUE
DONNEES TECHNIQUES
Caractéristiques générales
Catégories d'utilisations: AC51, AC53a
Tension nominale d'utilisation (Ue):
400Vac (max. range 24...440Vac) (TRIAC)
480Vac (max. range 24..530Vac) (SCR)
600Vac (max. range 24..660Vac) (SCR)
Fréquence nominale: 50/60Hz
Tension nominale d'isolation (Ui): 600Vac
Tension maximal:
>800Vdc pour modèles avec Ue=400Vac
>1200Vdc pour modèles avec
Ue=480Vac, Ue=600Vac
Service nominal ininterrompu.
dV/dt critique avec sortie désactivée:
500V/µs pour le modèle avec Ue=400Vac
1000V/µs pour le modèle avec
Ue=480Vac, Ue=600Vac
Tension de commutation pour le zéro :
< 20V
Temps d'activation: ≤1/2 cycle
Temps de désactivation: ≤1/2 cycle
Chute de tension au courant
nominal: ≤ 1,4Vrms
Protection: IP20
Poid: GTZ 25:1100g
GTZ 40, 55:1350g
Caractéristiques principales
• Relais statique pour courant
alternatif triphasé avec dissipateurs
• Commutation au passage à zéro
• Courant triphasé nominale
3x25/40/55A
• Tension nominale jusqu'à 600VCArms
• Signal de commande: 5...32Vdc
• Opto-isolation (entrée-sortie)
4000Vrms
• Protection contre les surtensions
• Tension non répétitive jusqu'à 1200Vp
• Dimensionnement des composants
pour le fonctionnement au courant
maximum avec température ≤40°C
• Montage sur barre DIN avec avec
encliquetage rapide
• Conformément à EN60947-4-3
Entrées de commande
Tension de commande (Uc): 5..32Vdc
Tension d'amorçage sûr: >4.5Vdc
Tension de désamorçage sûr:<3Vdc
Absorption:
18mA @5Vdc - 22mA @32Vdc
Tension maximale: 36Vdc
Sorties
GTZ 25/...
Courant nominale d'utilisation (Imax):
AC51: 3x25 A
AC53a: 3x5 A (disponible dal 2005)
GTZ 40/...
Courant nominale d'utilisation (Imax):
AC51: 3x40 A
AC53a: 3x8 A (disponible dal 2005)
GTZ 55/...
Courant nominale d'utilisation (Imax):
AC51: 3x55 A
AC53a: 3x15 A (disponible de 2005)
